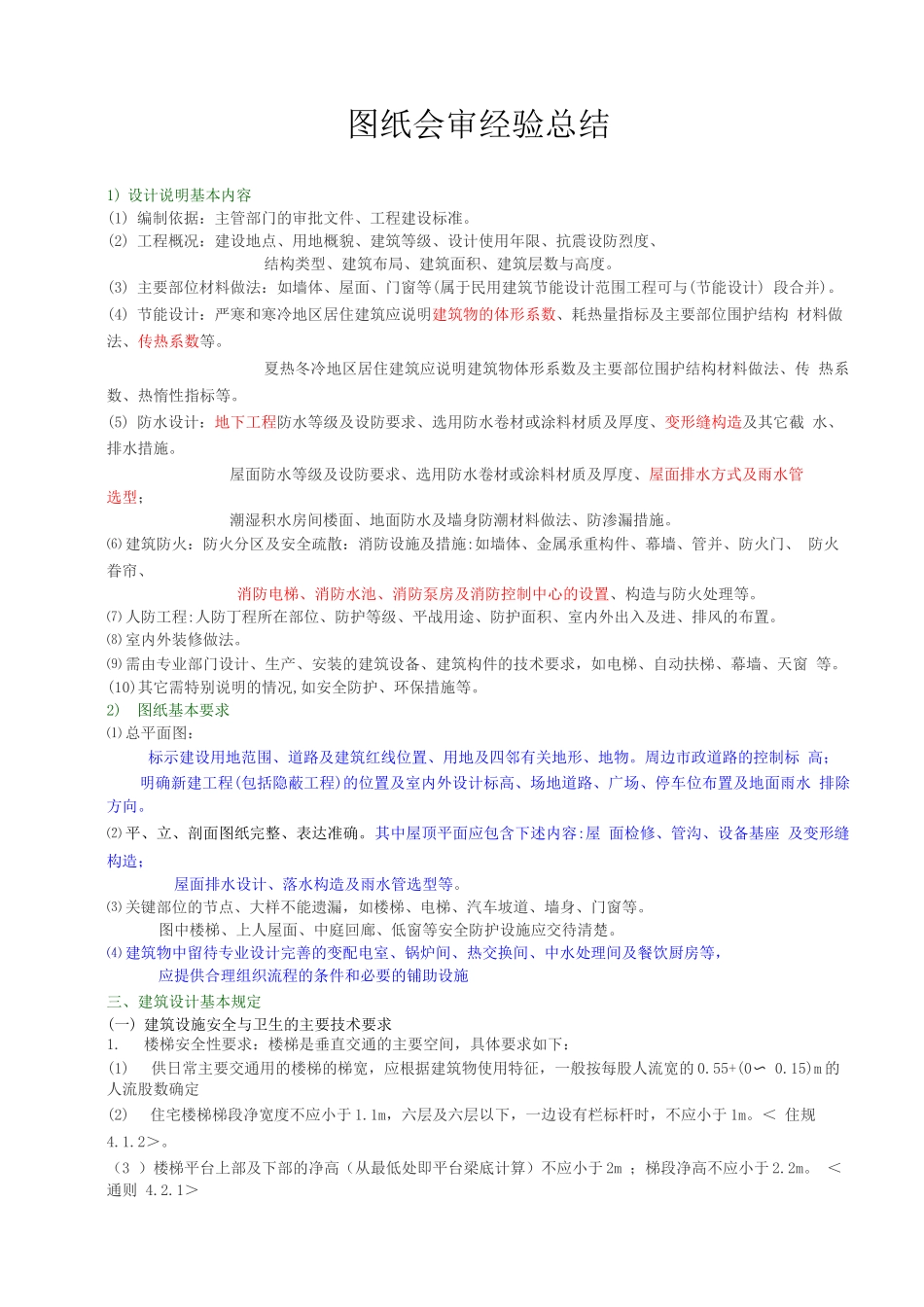

图纸会审经验总结1) 设计说明基本内容(1) 编制依据：主管部门的审批文件、工程建设标准
(2) 工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度
(3) 主要部位材料做法：如墙体、屋面、门窗等(属于民用建筑节能设计范围工程可与(节能设计) 段合并)
(4) 节能设计：严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构 材料做法、传热系数等
夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位围护结构材料做法、传 热系数、热惰性指标等
(5) 防水设计：地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截 水、排水措施
屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型；潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施
⑹ 建筑防火：防火分区及安全疏散：消防设施及措施:如墙体、金属承重构件、幕墙、管并、防火门、 防火眷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等
⑺ 人防工程:人防丁程所在部位、防护等级、平战用途、防护面积、室内外出入及进、排风的布置
⑻ 室内外装修做法
⑼ 需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求，如电梯、自动扶梯、幕墙、天窗 等
(10)其它需特别说明的情况,如安全防护、环保措施等
2)图纸基本要求⑴ 总平面图：标示建设用地范围、道路及建筑红线位置、用地及四邻有关地形、地物
周边市政道路的控制标 高；明确新建工程(包括隐蔽工程)的位置及室内外设计标高、场地道路、广场、停车位布置及地面雨水 排除方向
⑵ 平、立、剖面图纸完整、表达准确
其中屋顶平面应包含下述内容:屋 面检修、管沟、设备基座 及变形缝构造；屋面排水设计、落水构造及雨水管选型等
⑶ 关键部位的节点、大样不能
