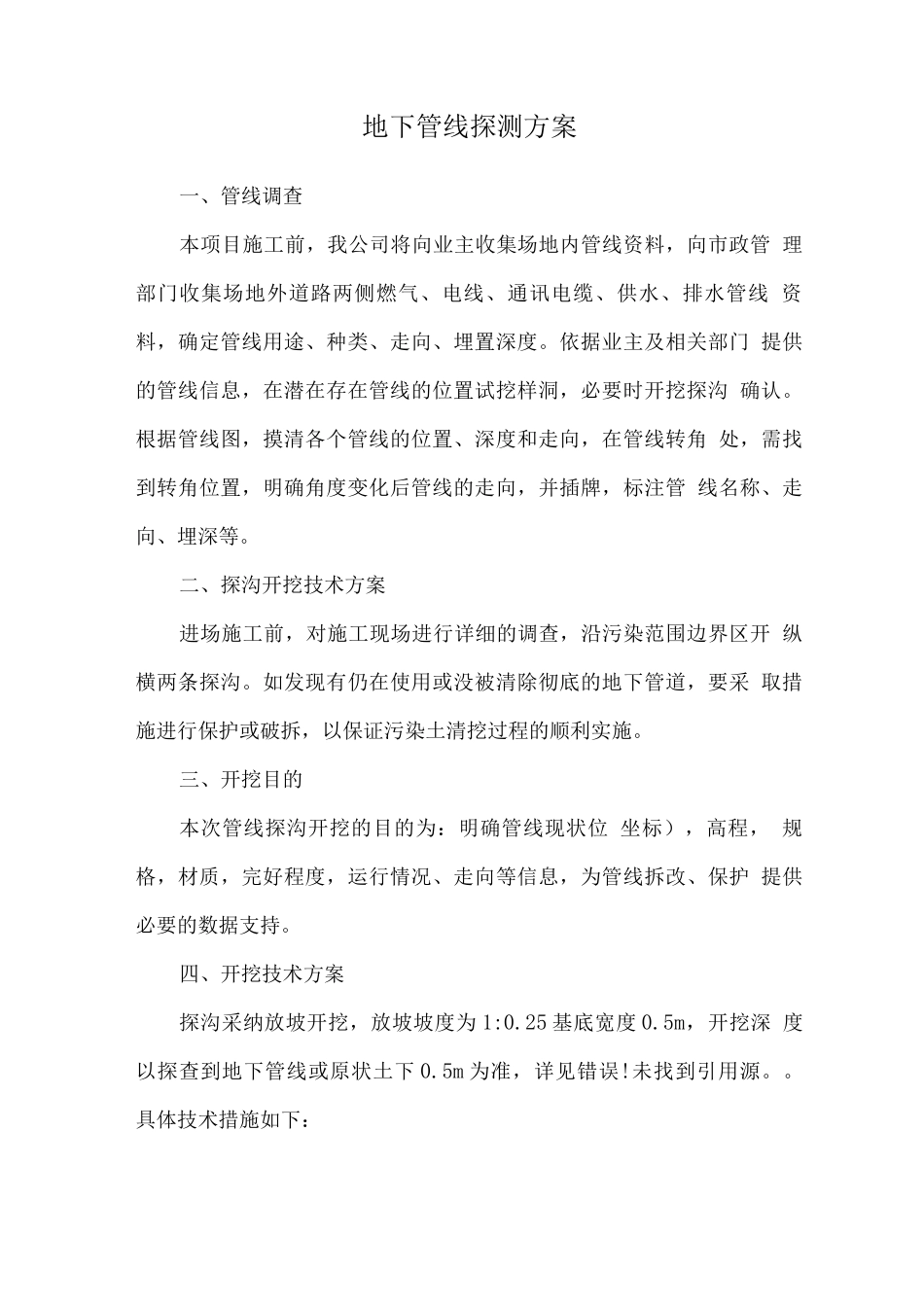

地下管线探测方案一、管线调查本项目施工前，我公司将向业主收集场地内管线资料，向市政管 理部门收集场地外道路两侧燃气、电线、通讯电缆、供水、排水管线 资料，确定管线用途、种类、走向、埋置深度。依据业主及相关部门 提供的管线信息，在潜在存在管线的位置试挖样洞，必要时开挖探沟 确认。根据管线图，摸清各个管线的位置、深度和走向，在管线转角 处，需找到转角位置，明确角度变化后管线的走向，并插牌，标注管 线名称、走向、埋深等。二、探沟开挖技术方案进场施工前，对施工现场进行详细的调查，沿污染范围边界区开 纵横两条探沟。如发现有仍在使用或没被清除彻底的地下管道，要采 取措施进行保护或破拆，以保证污染土清挖过程的顺利实施。三、开挖目的本次管线探沟开挖的目的为：明确管线现状位 坐标），高程， 规格，材质，完好程度，运行情况、走向等信息，为管线拆改、保护 提供必要的数据支持。四、开挖技术方案探沟采纳放坡开挖，放坡坡度为 1:0.25 基底宽度 0.5m，开挖深 度以探查到地下管线或原状土下 0.5m 为准，详见错误!未找到引用源。。 具体技术措施如下：探沟开挖断面示意图1、因部分场区现状地表为混凝土硬化地面，故先采纳带破裂头 的小型挖掘机进行击碎，后安排机械进行清除，然后采纳人工开挖。2、开挖时必须小心，用铁锨轻轻挖掘，不得用镐，以保证不损 坏地下管线，待开挖至地面以下约 1m 时，如下图所示，每隔 2m 加 入钢管支撑，再继续开挖，以防边坡坍塌。发现土质发生变化时应改 用木钎将覆盖物清除洁净，以保证不损坏地下管线。3、在开挖过程中，发现未知地下管线要及时报告现场工程师、 监理乃至业主，在现场工程师的监视下轻轻扩宽范围，探明管线的种 类、规格、根数、走向和深度并作记录。实行措施清理周边大石块、 渣土块，用细土托住管底部（不得使其悬空），上用木板封盖，插上 彩旗做标记，安装警戒线围挡，专人负责监护重点防护措施。4、开挖出的土方堆放在距探沟边 3m 以外位置，高度不超过 1.5m， 沿沟边严禁堆放材料等重物。5、将发现的地下管线全部清理暴露出地面，不留死角，探明管 线路径、埋深。现场施工人员需仔细检查，不能漏挖、错挖。在挖出 的电缆旁立警示牌，并用砖、砂等临时覆盖保护并及时上报业主相关 部门、权属单位进行确认，确定保护方案进行保护。6、现场施工员负责记录当天的工作部位、工作内容、缆线状况， 下班前对当天的探沟开挖及探测...
