地基处理技术课程设计

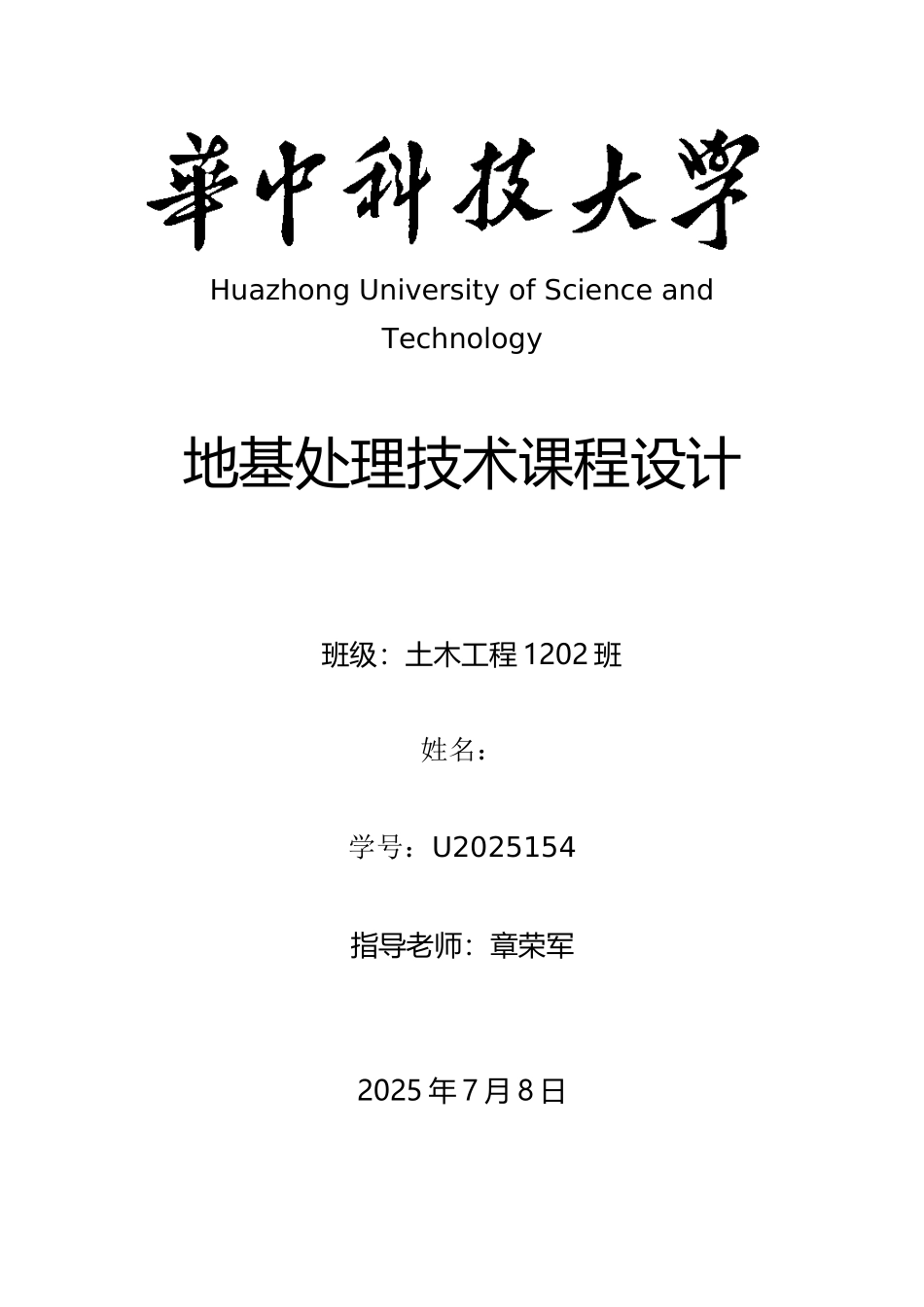

地基处理技术课程设计(11页)Good is good, but better carries it.精益求精，善益求善。Huazhong University of Science and Technology地基处理技术课程设计班级：土木工程 1202 班姓名：学号：U2025154指导老师：章荣军2025 年 7 月 8 日一、设计资料1.1 工程概况某六层住宅楼，建筑占地约 800m2，建筑面积约 5000m2。1.2 基础形式与荷载条件拟采纳筏板基础（基础底面为 25m*32m），基础底面压力 180 kPa，基础埋深 3.2m。1.3 工程地质条件该场地地形较为平坦，平均地面标高在 3.90m，地下水埋深在地面下0.52m，平均水位标高 3.38m。各土层的物理力学性质见表 9。表 9 各层土的物理力学性质指标层序土层名称层厚含水量重度比重孔隙比塑性指数液性指数直剪固结快剪压缩性指标地基土承载力特征值（kPa）（）（/MPa）（/MPa）①素填土0.50～1.7090701006075170180①浜填土0.70～1.30②褐黄色粉质粘土1.90～2.9033.318.92.730.9315.40.7711.115.70.474.40③淤泥质粉质粘土1.90～2.4043.717.82.731.2015.81.358.113.80.783.36③砂质粉土0.50～1.1031.818.62.700.894.025.00.228.25④淤泥质粘土9.30～10.851.817.12.741.4419.81.368.67.21.222.04⑤粉质粘土1.4～3.3040.618.02.741.1417.01.0210.012.40.713.09⑥暗绿色粉质粘土2.3023.520.02.720.6815.60.3230.811.60.276.33⑥草黄色粉质粘土未穿25.319.72.730.7417.00.3839.09.90.237.60二、复合地基设计2.1 复合处理地基方案的选择由各土层力学参数可知，筏板基础下主要为不良土层，且厚度比较大，承载力较低。若采纳换土垫层法，则对此类基础刚度较大，对不均匀沉降较为敏感、软土层较深的建筑处理效果不理想。若采纳排水固结法，因工程消耗的时间过长，短期内固结效果不理想，因而不采纳。采纳 CFG 桩复合地基处理可以提高地基土的承载力作用，同时桩身与地基土构成复合地基变形量小，桩身与褥垫层是地下水良好的排水通道，可以改善地基土的水力特性。因此，在此选择 CFG 桩复合地基处理方法。土层分布图形如下图：2.2 设计计算（1） 桩长设 CFG 桩落于暗绿色粉质粘土这一层，按桩端进入下卧好土层 1～2 倍桩径的原则确定，即进入下卧层 1m 计算，所以桩长可取 16.2m。（2）桩径桩径 0.3～0.8m，取 500mm。（3）桩间距桩间距 s=（3-5）d,取 s=2.0m。（4）褥垫层厚度及材料褥垫层取 0.2m，材料可用中砂与碎石。2.3 布桩形式布桩形式可以正方形...
