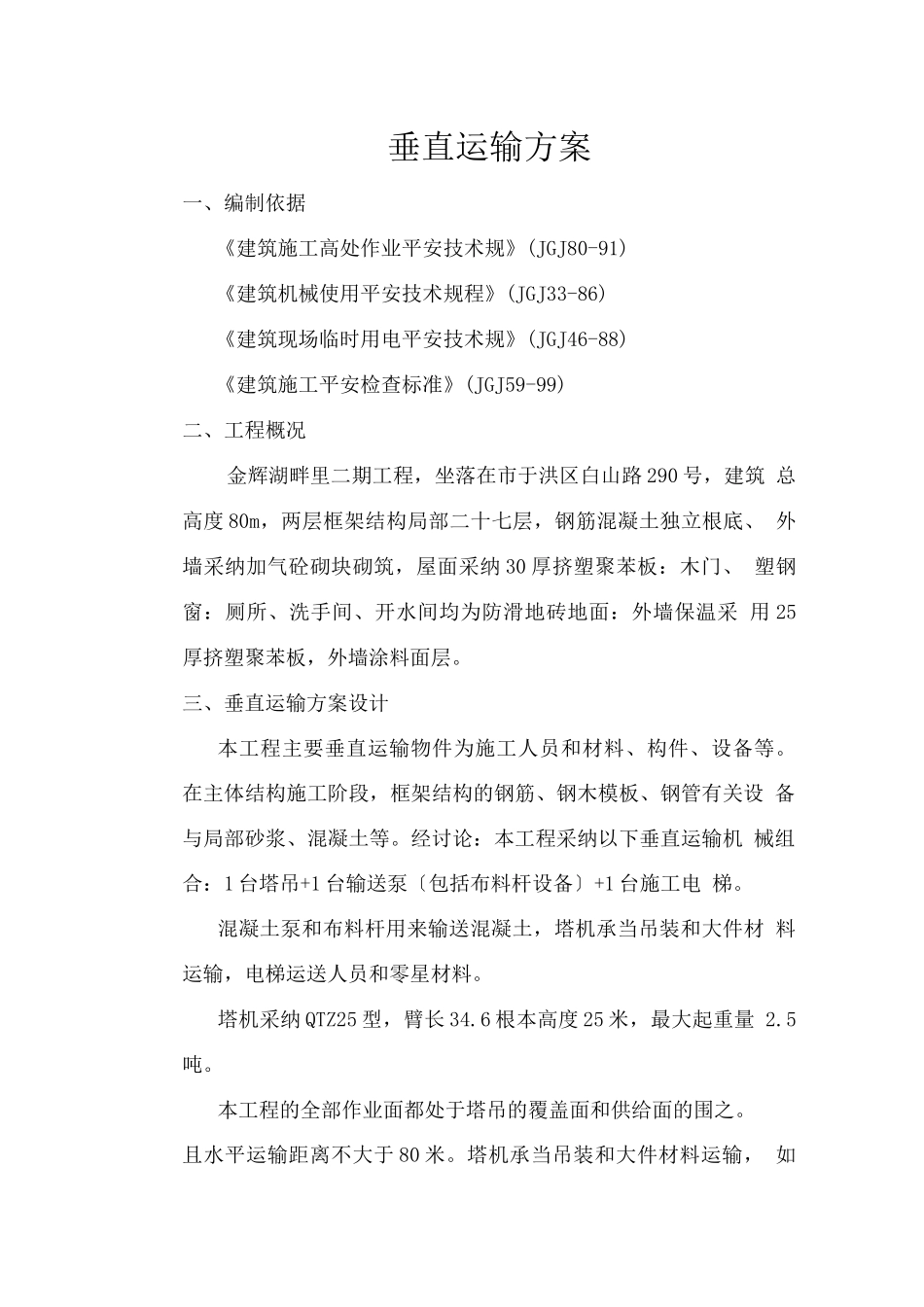

垂直运输方案

垂直运输方案一、编制依据《建筑施工高处作业平安技术规》(JGJ80-91)《建筑机械使用平安技术规程》(JGJ33-86)《建筑现场临时用电平安技术规》(JGJ46-88)《建筑施工平安检查标准》(JGJ59-99)二、工程概况金辉湖畔里二期工程，坐落在市于洪区白山路 290 号，建筑 总高度 80m，两层框架结构局部二十七层，钢筋混凝土独立根底、 外墙采纳加气砼砌块砌筑，屋面采纳 30 厚挤塑聚苯板：木门、 塑钢窗：厕所、洗手间、开水间均为防滑地砖地面：外墙保温采 用 25厚挤塑聚苯板，外墙涂料面层。三、垂直运输方案设计本工程主要垂直运输物件为施工人员和材料、构件、设备等。 在主体结构施工阶段，框架结构的钢筋、钢木模板、钢管有关设 备与局部砂浆、混凝土等。经讨论：本工程采纳以下垂直运输机 械组合：1 台塔吊+1 台输送泵〔包括布料杆设备〕+1 台施工电 梯。混凝土泵和布料杆用来输送混凝土，塔机承当吊装和大件材 料运输，电梯运送人员和零星材料。塔机采纳 QTZ25 型，臂长 34.6 根本高度 25 米，最大起重量 2.5 吨。本工程的全部作业面都处于塔吊的覆盖面和供给面的围之。且水平运输距离不大于 80 米。塔机承当吊装和大件材料运输， 如钢筋、模板、砂浆、混凝土、脚手架钢管等材料的运输。标高 15.6以上，装饰灰浆等材料用塔吊运输，考虑塔吊不能直接 向外脚手架供料，所以在标高 15.6 以下采纳卸料平台作为材 料的集散中心。灰浆等材料的水平运输采纳手推车。塔吊的供给能力在结构与装饰工程同时施工时不能满足施 工生产的需求，需要增设施工电梯。选用施工电梯型号为 SCD2， 额定载重量为 2T。施工电梯主要作为装饰灰浆、人员与其他零 星材料的运输设备。在标高 15.6 米以上施工电梯每层留置出 料。灰浆水平运输使用手推小车，施工电梯每个料斗同时可装 两辆小车。配合塔吊，可以满足施工生产的需求。施工电梯在地 下室局部验收合格并进展土方回填后，开场安装。混凝土泵和布料杆用于混凝土的垂直运输，混凝土泵采纳 HBT60-15-90S，布料杆为 BL-15 型，覆盖半径为 15 米，在混凝 土的浇注过程中，布料机需要移动一次。平均每车混凝土浇筑时 间为20min，移动布料杆时，浇注间歇约 1h。楼梯的混凝土后浇 筑，使用塔吊和料斗运输。料斗容量为 0.6m3/斗。标准层砼量 175m3，在每次 5 — 6 小时浇筑完毕，满足施工要求。四、塔吊保养与操作要求1、平安保障是使用垂直运输设施中的首要问题，必...
