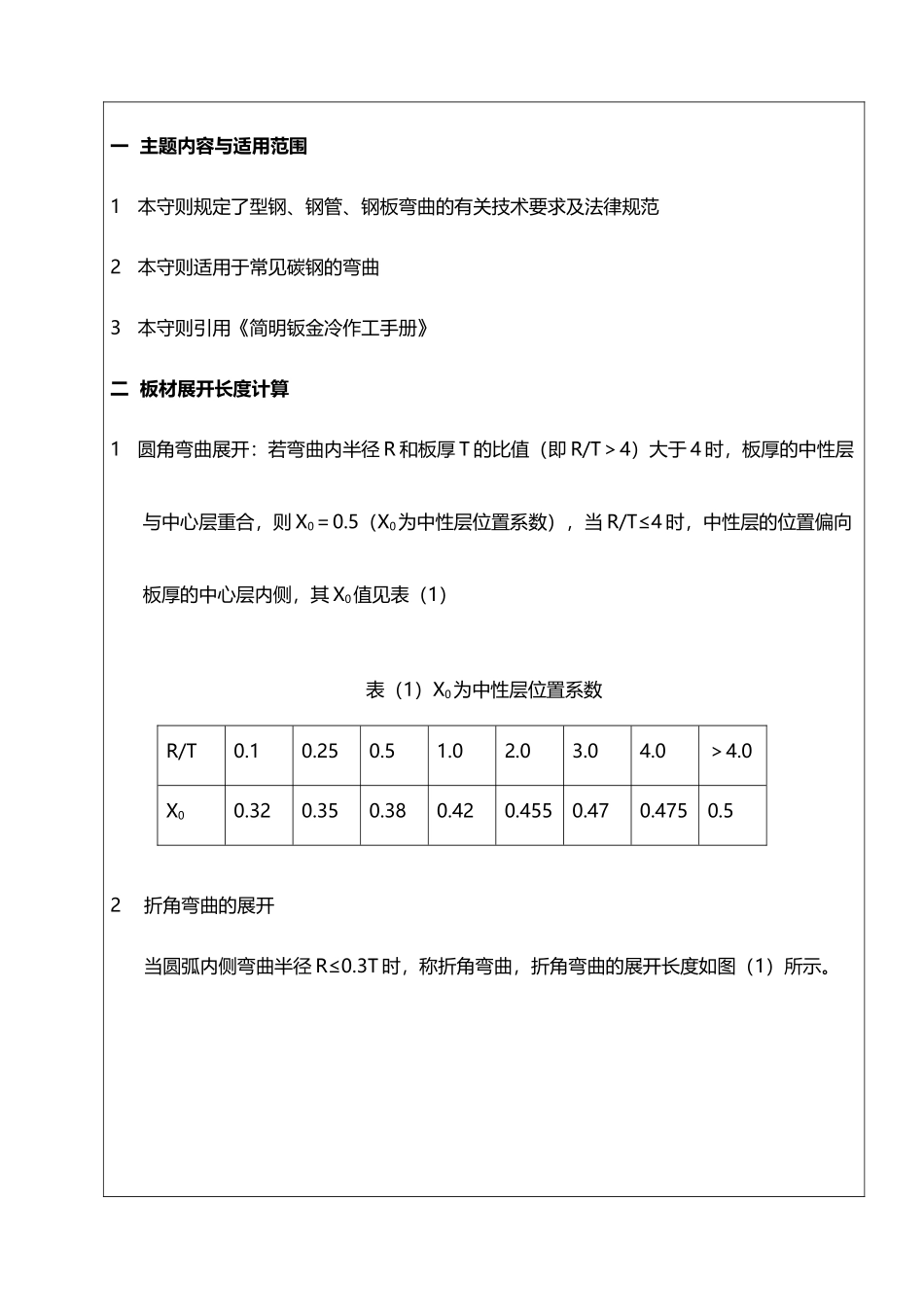

型钢、钢管、钢板弯曲工艺守则(10 页)Good is good, but better carries it.精益求精，善益求善。一 主题内容与适用范围1 本守则规定了型钢、钢管、钢板弯曲的有关技术要求及法律规范2 本守则适用于常见碳钢的弯曲3 本守则引用《简明钣金冷作工手册》二 板材展开长度计算1 圆角弯曲展开：若弯曲内半径 R 和板厚 T 的比值（即 R/T＞4）大于 4 时，板厚的中性层与中心层重合，则 X0＝0.5（X0为中性层位置系数），当 R/T≤4 时，中性层的位置偏向板厚的中心层内侧，其 X0值见表（1）表（1）X0为中性层位置系数R/T0.10.250.51.02.03.04.0＞4.0X00.320.350.380.420.4550.470.4750.52折角弯曲的展开当圆弧内侧弯曲半径 R≤0.3T 时，称折角弯曲，折角弯曲的展开长度如图（1）所示。图（1）其经验公式为 L＝A＋B＋0.5T 每有一个弯曲角应加放 0.5T。表（2）几种常见弯曲件的展开计算名 称简 图计 算 公 式直角弯曲L＝A＋B＋π（R1＋X0T）/2任意弯曲L=A＋B＋πα(R1+ X0T)/180形弯曲L=A+B+C+2D+0.5T(N－1)－4TN 为直边的边数，此图 N＝5180°平角弯曲L＝A＋B－1.5T任意角度弯曲当图中标注为 β 时L＝A+B+C+βx0.5Tx(N－1)/90当图中标注为 α 时L＝A+B+C+(180－α)x0.5Tx(N－1)/90三 圆钢、钢管的展开计算名 称简 图计 算 公 式直角弯曲L=A+B－2(R1+d)+π(R1+d/2)/2任意角弯曲当图中标注为 α 时L1＝A+B +πRα/180当图中标注为 β 时L2＝A+B+πR (180－β) /180圆柱形螺旋弯曲L＝N√p2＋（πD）2N 为圈数锥形螺旋弯曲L＝N√p2＋2.467（D 大＋D 小）2N 为圈数涡旋形弯曲L＝1.57N（D 大＋D 小）N 为圈数膨胀形弯曲L＝2A′＋2B′＋C′A′＝A－（R1＋d）B′＝π（R1＋d/2）（180－α/2）/180C′＝π（D2－d）（360－α）/360四 型钢弯曲的展开名 称简 图计 算 公 式等边角钢内弯圆L＝π（D2－2Z0）Z0型钢重心距等边角钢外弯圆L＝π（D1＋2Z0）Z0型钢重心距不等边角钢小面外弯圆L＝π（D1＋2X0）X0型钢重心距不等边角钢大面内弯圆L＝π（D2－2Y0）Y0型钢重心距槽钢内弯圆L＝π（D2－2Z0）Z0型钢重心距槽钢外弯圆L＝π（D2＋2Z0）Z0型钢重心距槽钢平弯圆L＝πD工字钢立弯L＝πD工字钢平弯L＝πD五 型钢弯曲的切口展开名 称简 图计算公式与切口形状角钢直角切口弯曲L＝A＋B－t N＝b－t/2角钢锐角切口弯曲L＝A+B 或 L＝M＋N－2ll＝（t/2）Ctg（α/2）正五角星切口弯曲L＝NA－4tα＝（N－2...
