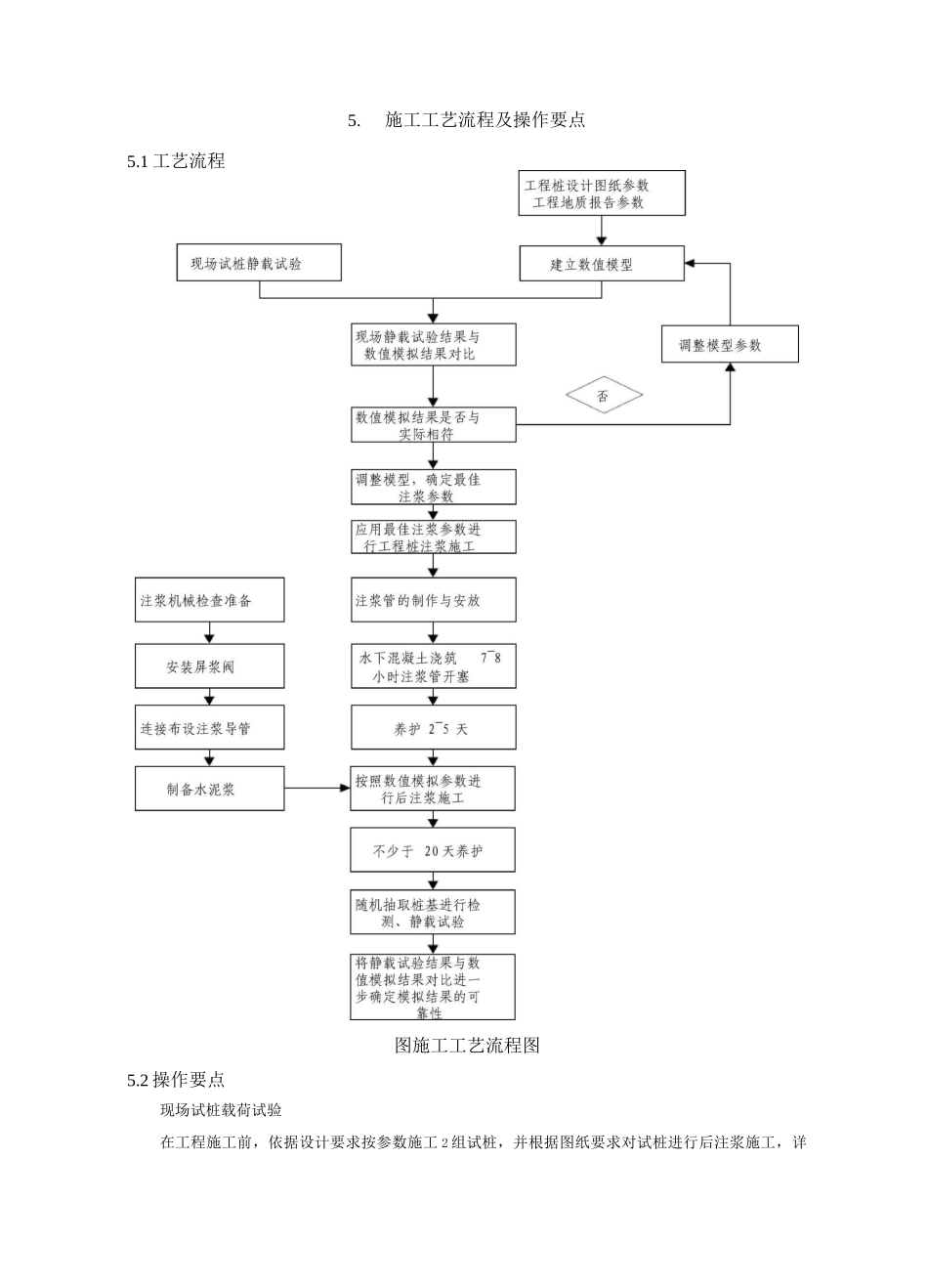

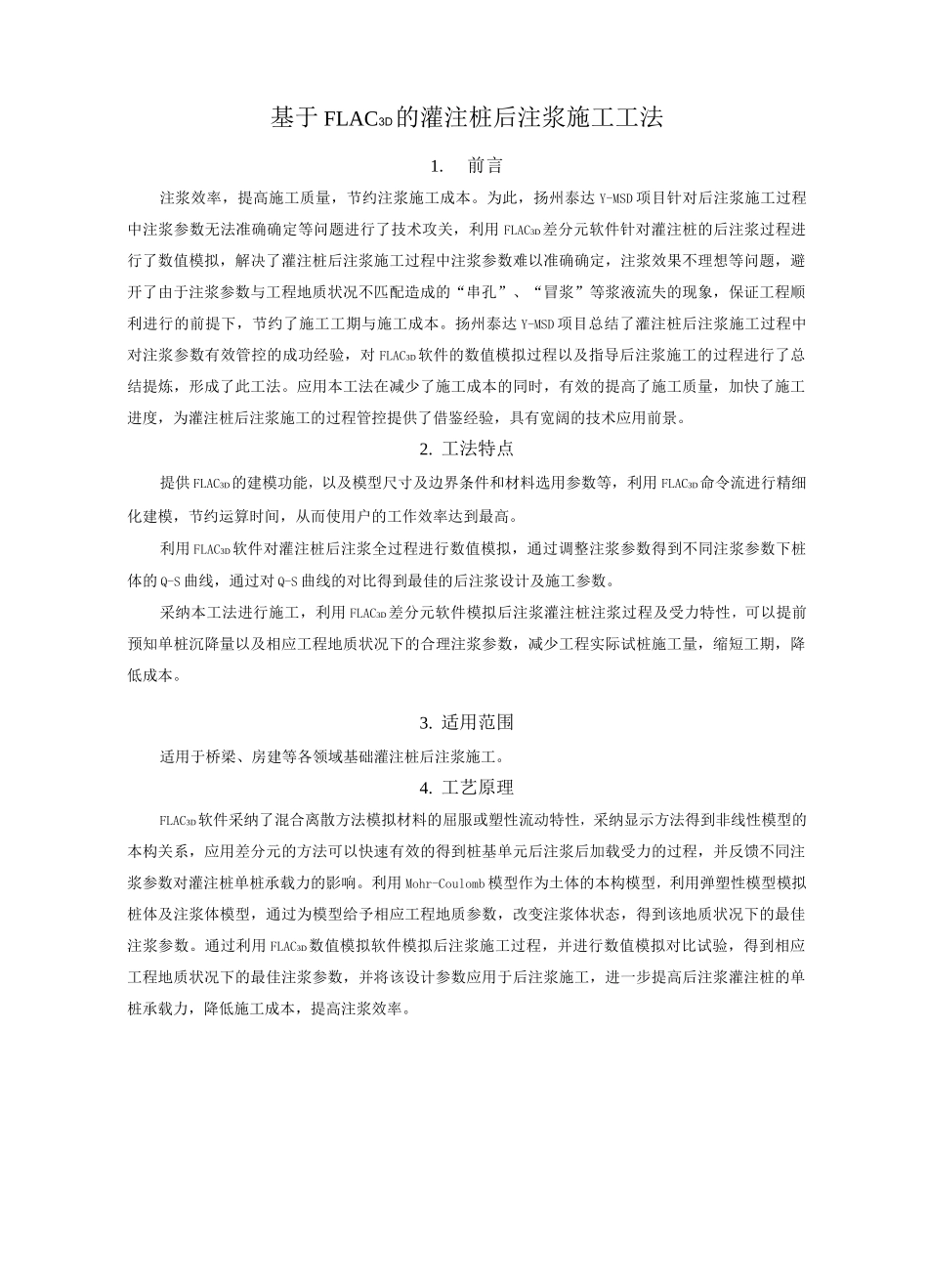

基于 FLAC3D的灌注桩后注浆施工工法1.前言注浆效率，提高施工质量，节约注浆施工成本。为此，扬州泰达 Y-MSD 项目针对后注浆施工过程中注浆参数无法准确确定等问题进行了技术攻关，利用 FLAC3D差分元软件针对灌注桩的后注浆过程进行了数值模拟，解决了灌注桩后注浆施工过程中注浆参数难以准确确定，注浆效果不理想等问题，避开了由于注浆参数与工程地质状况不匹配造成的“串孔”、“冒浆”等浆液流失的现象，保证工程顺利进行的前提下，节约了施工工期与施工成本。扬州泰达 Y-MSD 项目总结了灌注桩后注浆施工过程中对注浆参数有效管控的成功经验，对 FLAC3D软件的数值模拟过程以及指导后注浆施工的过程进行了总结提炼，形成了此工法。应用本工法在减少了施工成本的同时，有效的提高了施工质量，加快了施工进度，为灌注桩后注浆施工的过程管控提供了借鉴经验，具有宽阔的技术应用前景。2. 工法特点提供 FLAC3D的建模功能，以及模型尺寸及边界条件和材料选用参数等，利用 FLAC3D命令流进行精细化建模，节约运算时间，从而使用户的工作效率达到最高。利用 FLAC3D软件对灌注桩后注浆全过程进行数值模拟，通过调整注浆参数得到不同注浆参数下桩体的 Q-S 曲线，通过对 Q-S 曲线的对比得到最佳的后注浆设计及施工参数。采纳本工法进行施工，利用 FLAC3D差分元软件模拟后注浆灌注桩注浆过程及受力特性，可以提前预知单桩沉降量以及相应工程地质状况下的合理注浆参数，减少工程实际试桩施工量，缩短工期，降低成本。3. 适用范围适用于桥梁、房建等各领域基础灌注桩后注浆施工。4. 工艺原理FLAC3D软件采纳了混合离散方法模拟材料的屈服或塑性流动特性，采纳显示方法得到非线性模型的本构关系，应用差分元的方法可以快速有效的得到桩基单元后注浆后加载受力的过程，并反馈不同注浆参数对灌注桩单桩承载力的影响。利用 Mohr-Coulomb 模型作为土体的本构模型，利用弹塑性模型模拟桩体及注浆体模型，通过为模型给予相应工程地质参数，改变注浆体状态，得到该地质状况下的最佳注浆参数。通过利用 FLAC3D数值模拟软件模拟后注浆施工过程，并进行数值模拟对比试验，得到相应工程地质状况下的最佳注浆参数，并将该设计参数应用于后注浆施工，进一步提高后注浆灌注桩的单桩承载力，降低施工成本，提高注浆效率。5.施工工艺流程及操作要点5.1 工艺流程图施工工艺流程图5.2 操作要点现场试桩载荷试验在工程施工前，依据设计要求按参数施工 2 组...
