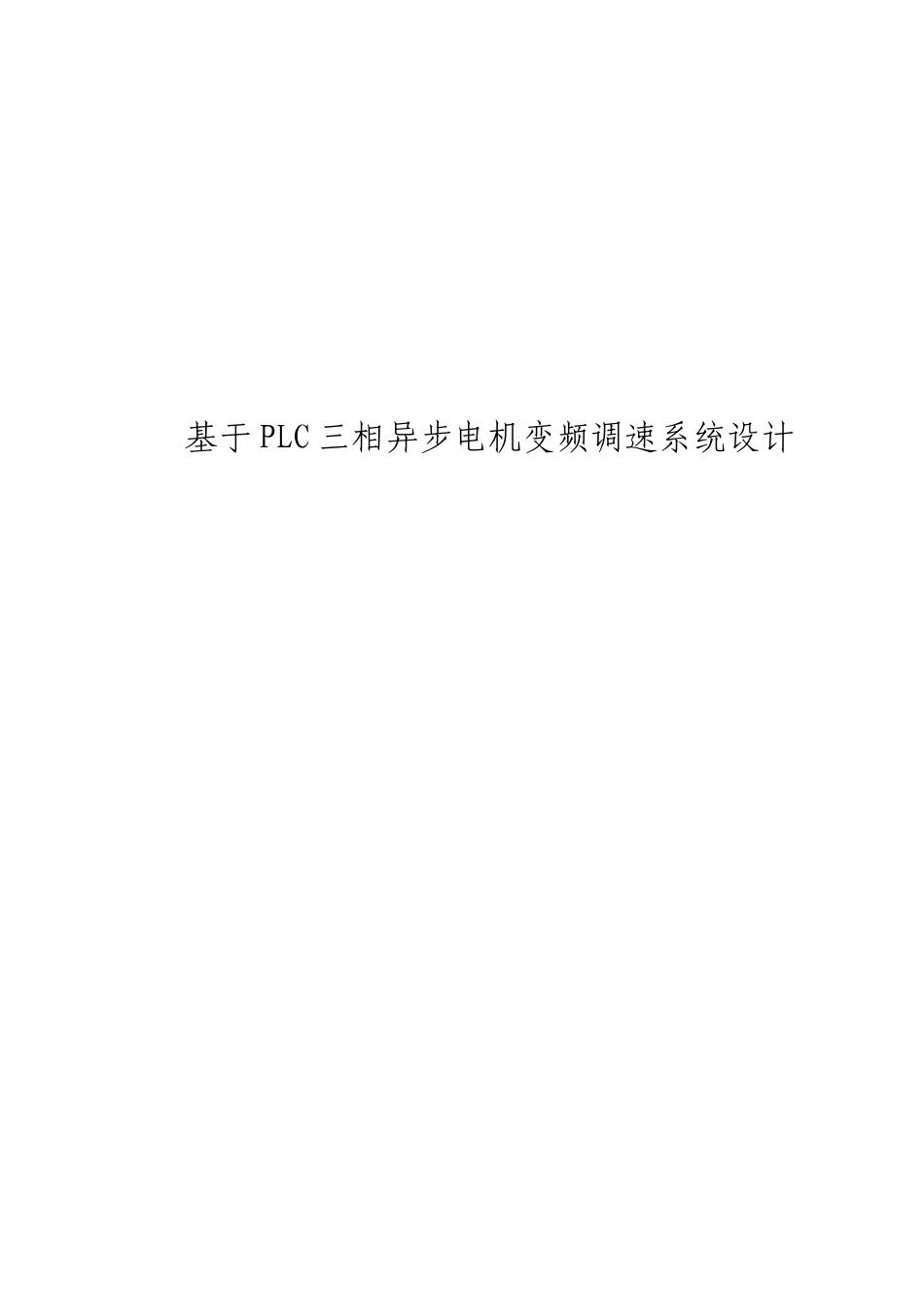

基于PLC的三相异步电机变频调速系统的设计

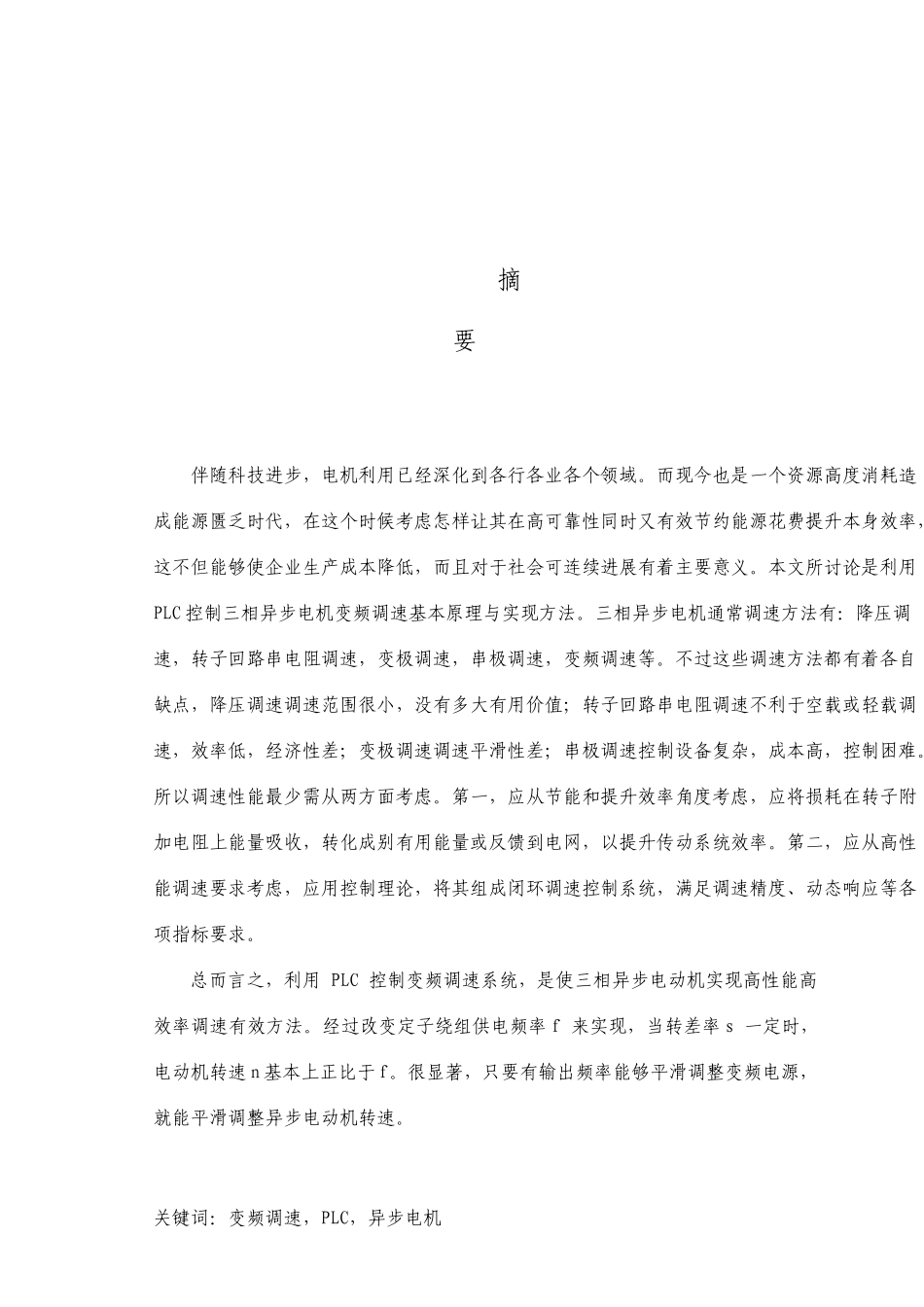

基于 PLC 三相异步电机变频调速系统设计 摘 要 伴随科技进步，电机利用已经深化到各行各业各个领域。而现今也是一个资源高度消耗造成能源匮乏时代，在这个时候考虑怎样让其在高可靠性同时又有效节约能源花费提升本身效率，这不但能够使企业生产成本降低，而且对于社会可连续进展有着主要意义。本文所讨论是利用PLC 控制三相异步电机变频调速基本原理与实现方法。三相异步电机通常调速方法有：降压调速，转子回路串电阻调速，变极调速，串极调速，变频调速等。不过这些调速方法都有着各自缺点，降压调速调速范围很小，没有多大有用价值；转子回路串电阻调速不利于空载或轻载调速，效率低，经济性差；变极调速调速平滑性差；串极调速控制设备复杂，成本高，控制困难。所以调速性能最少需从两方面考虑。第一，应从节能和提升效率角度考虑，应将损耗在转子附加电阻上能量吸收，转化成别有用能量或反馈到电网，以提升传动系统效率。第二，应从高性能调速要求考虑，应用控制理论，将其组成闭环调速控制系统，满足调速精度、动态响应等各项指标要求。 总而言之，利用 PLC 控制变频调速系统，是使三相异步电动机实现高性能高效率调速有效方法。经过改变定子绕组供电频率 f 来实现，当转差率 s 一定时，电动机转速 n 基本上正比于 f。很显著，只要有输出频率能够平滑调整变频电源，就能平滑调整异步电动机转速。 关键词：变频调速，PLC，异步电机 I 英文摘要 The three-phase asynchronous motor variable frequency speed regulation system based on PLC design Abstract Human being is seriously threatened by exhausting mineral fuel, such as coal a fossil oil. As a kind of new type of energy sources, solar energy has the advanta unlimited reserves, existing everywhere,using clean and economical .But it also has disadvantages ,such as low density,intermission,change of space distributing and s These make that the current series of solar energy equipment for the utilization o energy is not high. In order to keep the energy exchange part to plumb up the solar beam,it must track the movement of solar. In this paper, the solar tracking system of the mechanical p...
