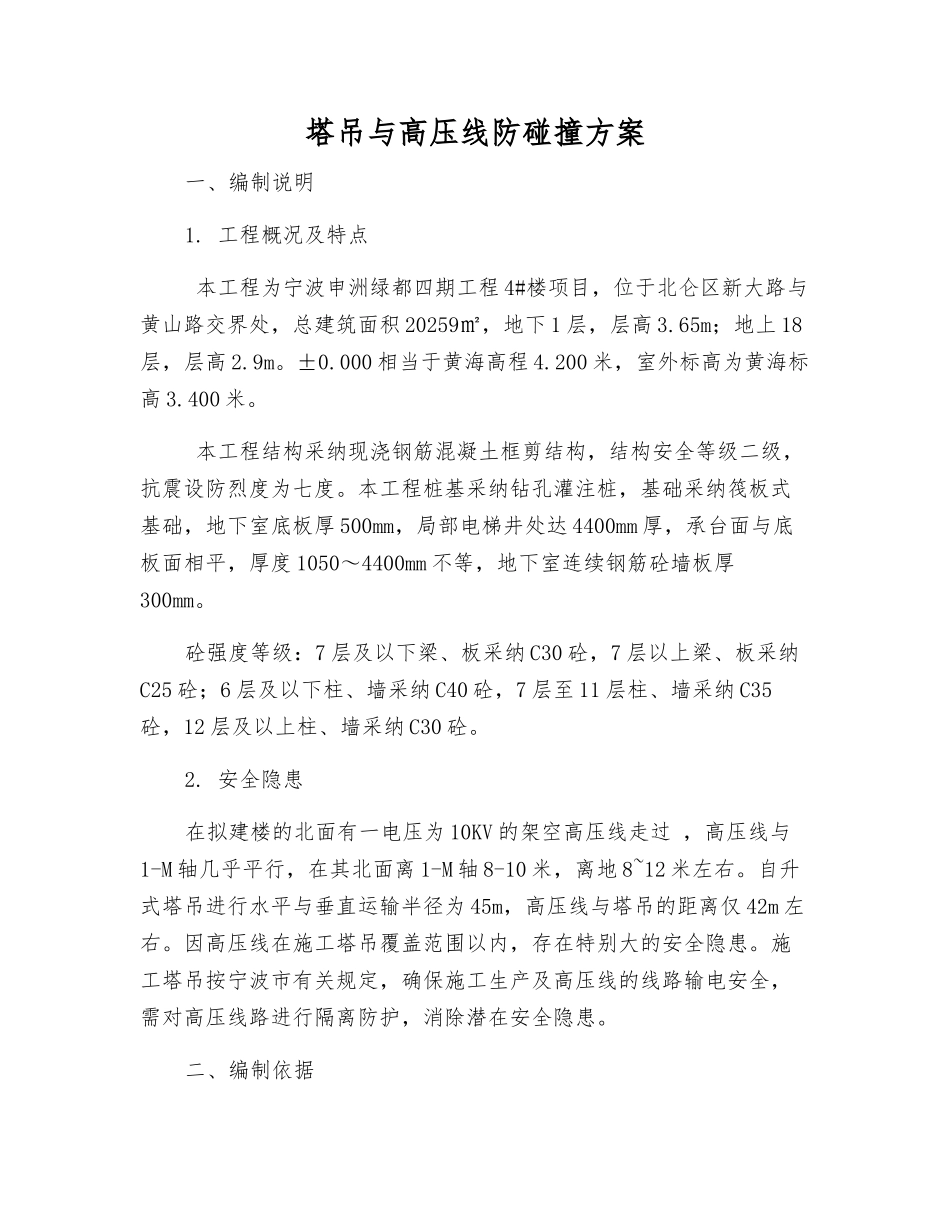

塔吊与高压线防碰撞方案

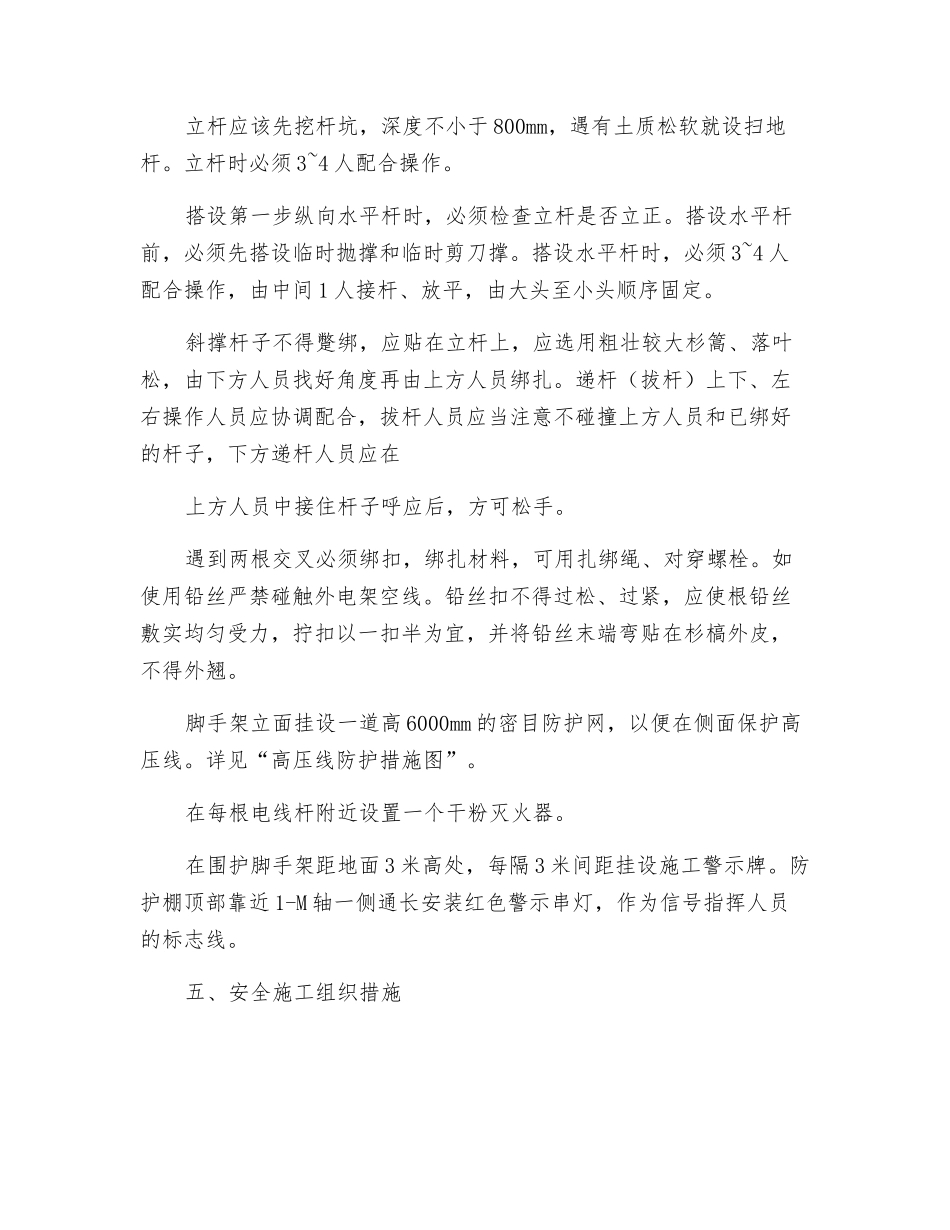

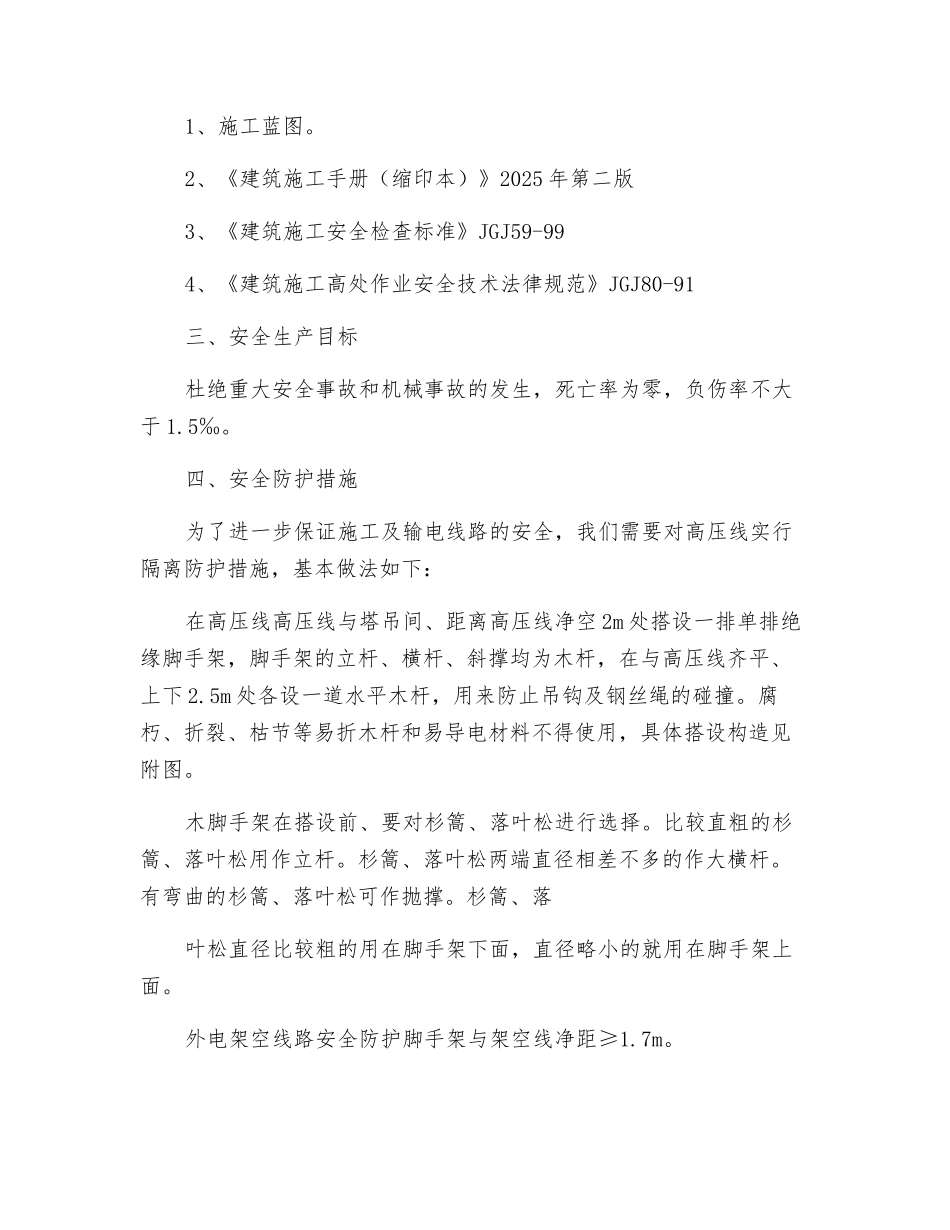

塔吊与高压线防碰撞方案一、编制说明1. 工程概况及特点 本工程为宁波申洲绿都四期工程 4#楼项目，位于北仑区新大路与黄山路交界处，总建筑面积 20259㎡，地下 1 层，层高 3.65m；地上 18层，层高 2.9m。±0.000 相当于黄海高程 4.200 米，室外标高为黄海标高 3.400 米。 本工程结构采纳现浇钢筋混凝土框剪结构，结构安全等级二级，抗震设防烈度为七度。本工程桩基采纳钻孔灌注桩，基础采纳筏板式基础，地下室底板厚 500mm，局部电梯井处达 4400mm 厚，承台面与底板面相平，厚度 1050～4400mm 不等，地下室连续钢筋砼墙板厚300mm。砼强度等级：7 层及以下梁、板采纳 C30 砼，7 层以上梁、板采纳C25 砼；6 层及以下柱、墙采纳 C40 砼，7 层至 11 层柱、墙采纳 C35砼，12 层及以上柱、墙采纳 C30 砼。2. 安全隐患在拟建楼的北面有一电压为 10KV 的架空高压线走过 ，高压线与1-M 轴几乎平行，在其北面离 1-M 轴 8-10 米，离地 8~12 米左右。自升式塔吊进行水平与垂直运输半径为 45m，高压线与塔吊的距离仅 42m 左右。因高压线在施工塔吊覆盖范围以内，存在特别大的安全隐患。施工塔吊按宁波市有关规定，确保施工生产及高压线的线路输电安全，需对高压线路进行隔离防护，消除潜在安全隐患。二、编制依据1、施工蓝图。2、《建筑施工手册（缩印本）》2025 年第二版3、《建筑施工安全检查标准》JGJ59-994、《建筑施工高处作业安全技术法律规范》JGJ80-91三、安全生产目标杜绝重大安全事故和机械事故的发生，死亡率为零，负伤率不大于 1.5‰。四、安全防护措施为了进一步保证施工及输电线路的安全，我们需要对高压线实行隔离防护措施，基本做法如下：在高压线高压线与塔吊间、距离高压线净空 2m 处搭设一排单排绝缘脚手架，脚手架的立杆、横杆、斜撑均为木杆，在与高压线齐平、上下 2.5m 处各设一道水平木杆，用来防止吊钩及钢丝绳的碰撞。腐朽、折裂、枯节等易折木杆和易导电材料不得使用，具体搭设构造见附图。木脚手架在搭设前、要对杉篙、落叶松进行选择。比较直粗的杉篙、落叶松用作立杆。杉篙、落叶松两端直径相差不多的作大横杆。有弯曲的杉篙、落叶松可作抛撑。杉篙、落叶松直径比较粗的用在脚手架下面，直径略小的就用在脚手架上面。外电架空线路安全防护脚手架与架空线净距≥1.7m。立杆应该先挖杆坑，深度不小于 800mm，遇有土质松软就设扫地杆。立杆时必须 3~4 人配合操作。搭设第一...
