大中型UPS原理分析

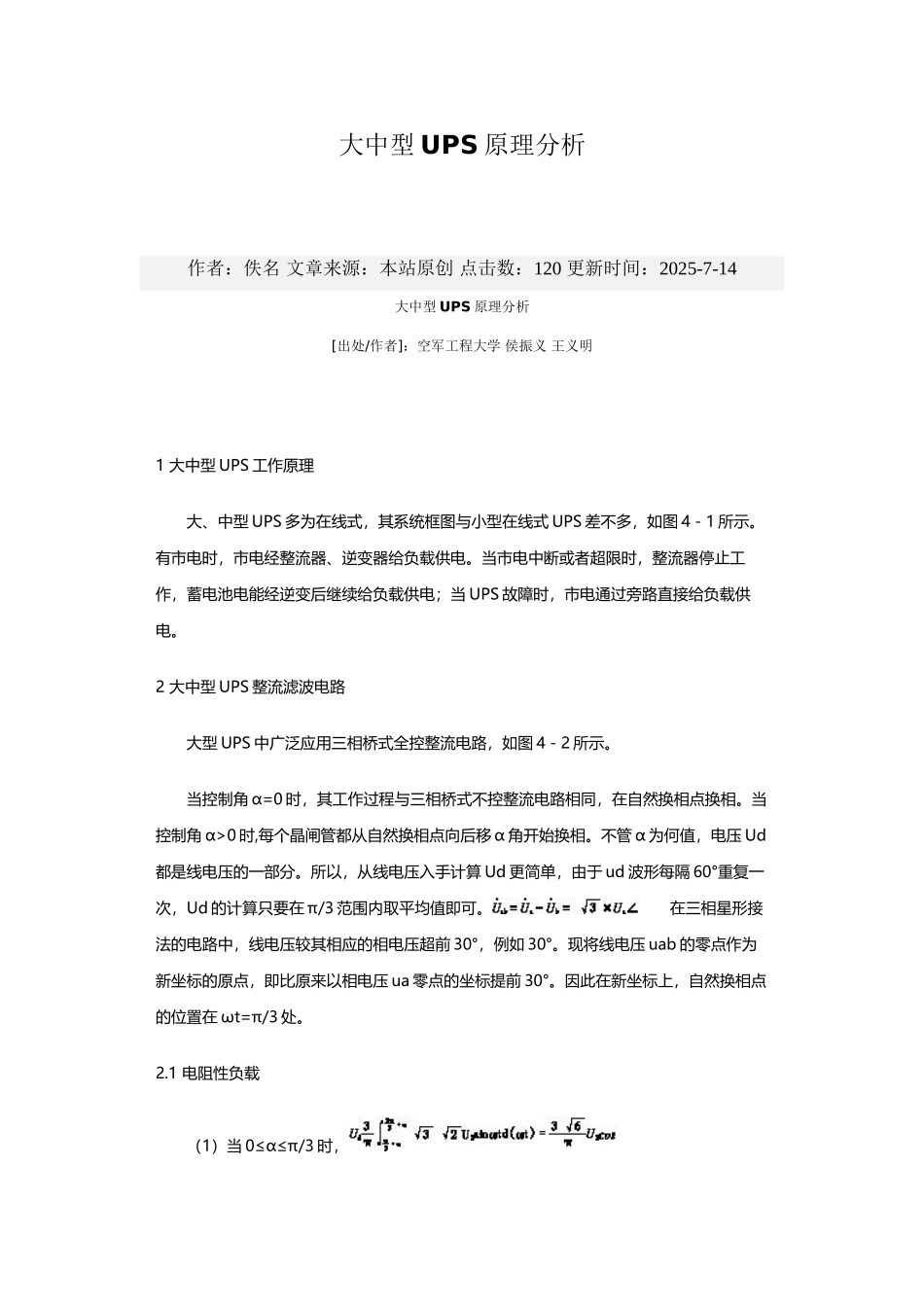

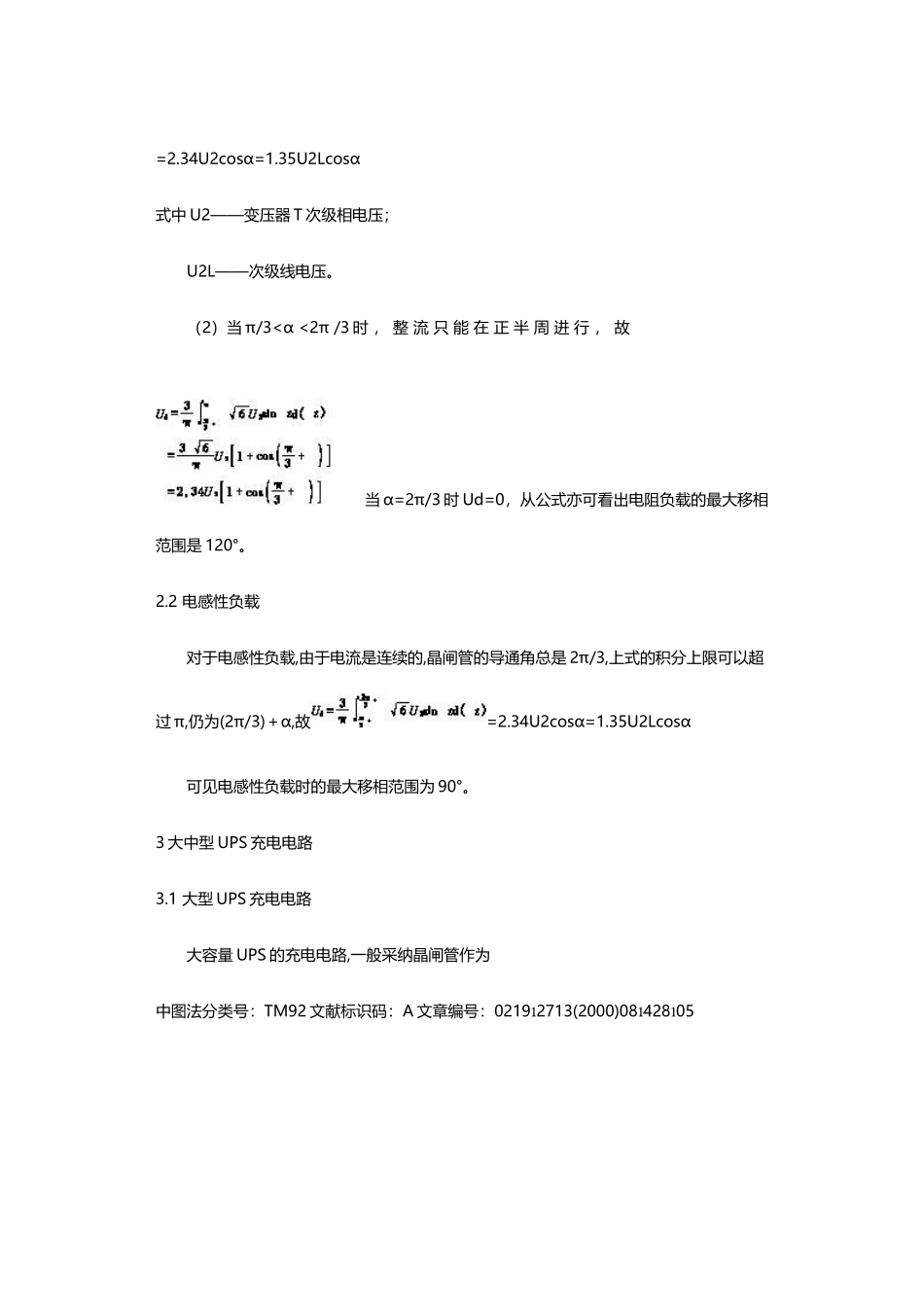

大中型 UPS 原理分析(12 页)Good is good, but better carries it.精益求精，善益求善。大中型 UPS 原理分析作者：佚名 文章来源：本站原创 点击数：120 更新时间：2025-7-14大中型 UPS 原理分析[出处/作者]：空军工程大学 侯振义 王义明 1 大中型 UPS 工作原理 大、中型 UPS 多为在线式，其系统框图与小型在线式 UPS 差不多，如图 4－1 所示。有市电时，市电经整流器、逆变器给负载供电。当市电中断或者超限时，整流器停止工作，蓄电池电能经逆变后继续给负载供电；当 UPS 故障时，市电通过旁路直接给负载供电。2 大中型 UPS 整流滤波电路 大型 UPS 中广泛应用三相桥式全控整流电路，如图 4－2 所示。 当控制角 α=0 时，其工作过程与三相桥式不控整流电路相同，在自然换相点换相。当控制角 α>0 时,每个晶闸管都从自然换相点向后移 α 角开始换相。不管 α 为何值，电压 Ud都是线电压的一部分。所以，从线电压入手计算 Ud 更简单，由于 ud 波形每隔 60°重复一次，Ud 的计算只要在 π/3 范围内取平均值即可。 在三相星形接法的电路中，线电压较其相应的相电压超前 30°，例如 30°。现将线电压 uab 的零点作为新坐标的原点，即比原来以相电压 ua 零点的坐标提前 30°。因此在新坐标上，自然换相点的位置在 ωt=π/3 处。2.1 电阻性负载 （1）当 0≤α≤π/3 时，=2.34U2cosα=1.35U2Lcosα式中 U2——变压器 T 次级相电压； U2L——次级线电压。 （2）当 π/3<α <2π /3 时 ， 整 流 只 能 在 正 半 周 进 行 ， 故 当 α=2π/3 时 Ud=0，从公式亦可看出电阻负载的最大移相范围是 120°。2.2 电感性负载 对于电感性负载,由于电流是连续的,晶闸管的导通角总是 2π/3,上式的积分上限可以超过 π,仍为(2π/3)＋α,故=2.34U2cosα=1.35U2Lcosα 可见电感性负载时的最大移相范围为 90°。3 大中型 UPS 充电电路3.1 大型 UPS 充电电路 大容量 UPS 的充电电路,一般采纳晶闸管作为中图法分类号：TM92 文献标识码：A 文章编号：0219 2713(2000)08 428 05图 4－1 大、中型 UPS 系统框图整流元件,这是因为大容量 UPS 充电器的输出电压一般高达几百伏,充电电流为几十安培。在大功率 UPS 中一般都将充电器和整流器合二为一，虽然这使得其控制电路较为复杂，但由于大功率 UPS 本身造价较高，控制电路设计得略微复杂...
