大面积钢筋混凝土地面施工工法

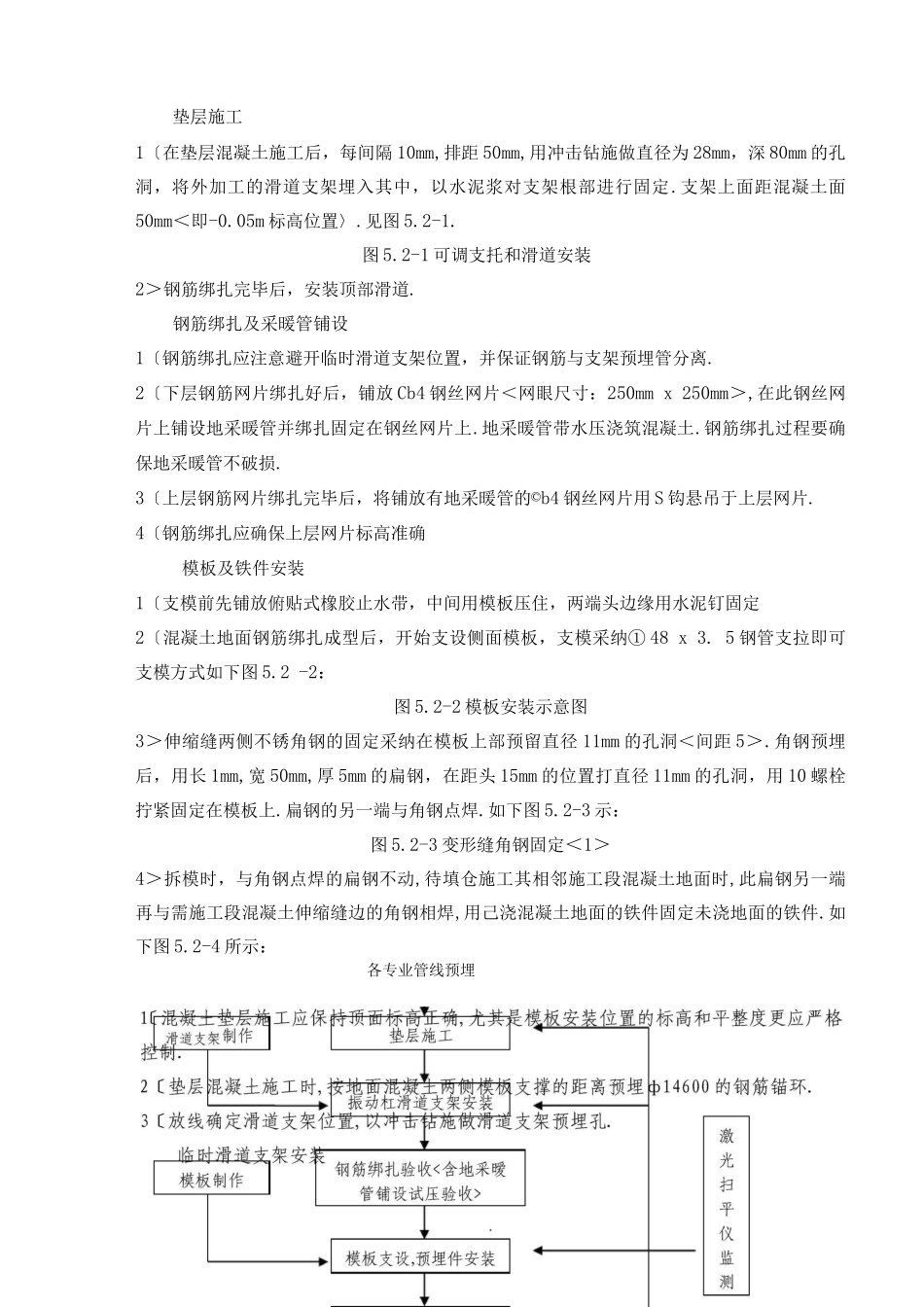

大面积钢筋混凝土地面施工工法1. 前言SEW 工业减速机厂房的混凝土地面平面尺寸为 245.74mx 142.74m,而且不分块，作为一个施工段，采纳传统施工工艺，平整度的控制与保证难度大，达到了预期的质量目标,必须要有一个严密可行的施工方案和控制措施.2. 工法特点：2.1 单块混凝土地面一次浇捣成型面积大：2.2 混凝土浇捣成型实行研制的专用整平设施，机械整平的施工方法，有效的控制地面平整度及标高.2.3 混凝土浇捣成型及抹压过程，采纳测量设备，实时对混凝土平整度及标高进行监测.2.4 选用燃油抹平机、抹光机及铁抹子手工相配合作业，既施工操作简便、地面光洁，又提高了工效.3. 适用范围本工法适用于混凝土地面一次性连续浇捣成型且对平整度控制要求较高的混凝土地面施工.4. 工艺原理：钢筋混凝土地面根据设定的浇筑顺序浇筑，采纳插入式振捣器，振捣密实，利用研制的专用找平设施整平.在混凝土初凝至终凝过程间，采纳抹平＜提浆〉机和抹光机等专用设备依次来完成单块整体地面提浆和压光5. 施工工艺流程及操作要点：5.1 工艺流程见图 5.1-1填级配砂图至设计基层标流程图5.2 操作要点垫层施工1〔在垫层混凝土施工后，每间隔 10mm,排距 50mm,用冲击钻施做直径为 28mm，深 80mm 的孔洞，将外加工的滑道支架埋入其中，以水泥浆对支架根部进行固定.支架上面距混凝土面50mm＜即-0.05m 标高位置〉.见图 5.2-1.图 5.2-1 可调支托和滑道安装2＞钢筋绑扎完毕后，安装顶部滑道.钢筋绑扎及采暖管铺设1〔钢筋绑扎应注意避开临时滑道支架位置，并保证钢筋与支架预埋管分离.2〔下层钢筋网片绑扎好后，铺放 Cb4 钢丝网片＜网眼尺寸：250mm x 250mm＞,在此钢丝网片上铺设地采暖管并绑扎固定在钢丝网片上.地采暖管带水压浇筑混凝土.钢筋绑扎过程要确保地采暖管不破损.3〔上层钢筋网片绑扎完毕后，将铺放有地采暖管的©b4 钢丝网片用 S 钩悬吊于上层网片.4〔钢筋绑扎应确保上层网片标高准确模板及铁件安装1〔支模前先铺放俯贴式橡胶止水带，中间用模板压住，两端头边缘用水泥钉固定2〔混凝土地面钢筋绑扎成型后，开始支设侧面模板，支模采纳① 48 x 3. 5 钢管支拉即可支模方式如下图 5.2 -2：图 5.2-2 模板安装示意图3＞伸缩缝两侧不锈角钢的固定采纳在模板上部预留直径 11mm 的孔洞＜间距 5＞.角钢预埋后，用长 1mm,宽 50mm,厚 5mm 的扁钢，在距头 15mm 的位置打直径 11mm 的孔洞，用 10 螺栓拧紧固定在模板上....
