天然气管道穿越工程施工方案

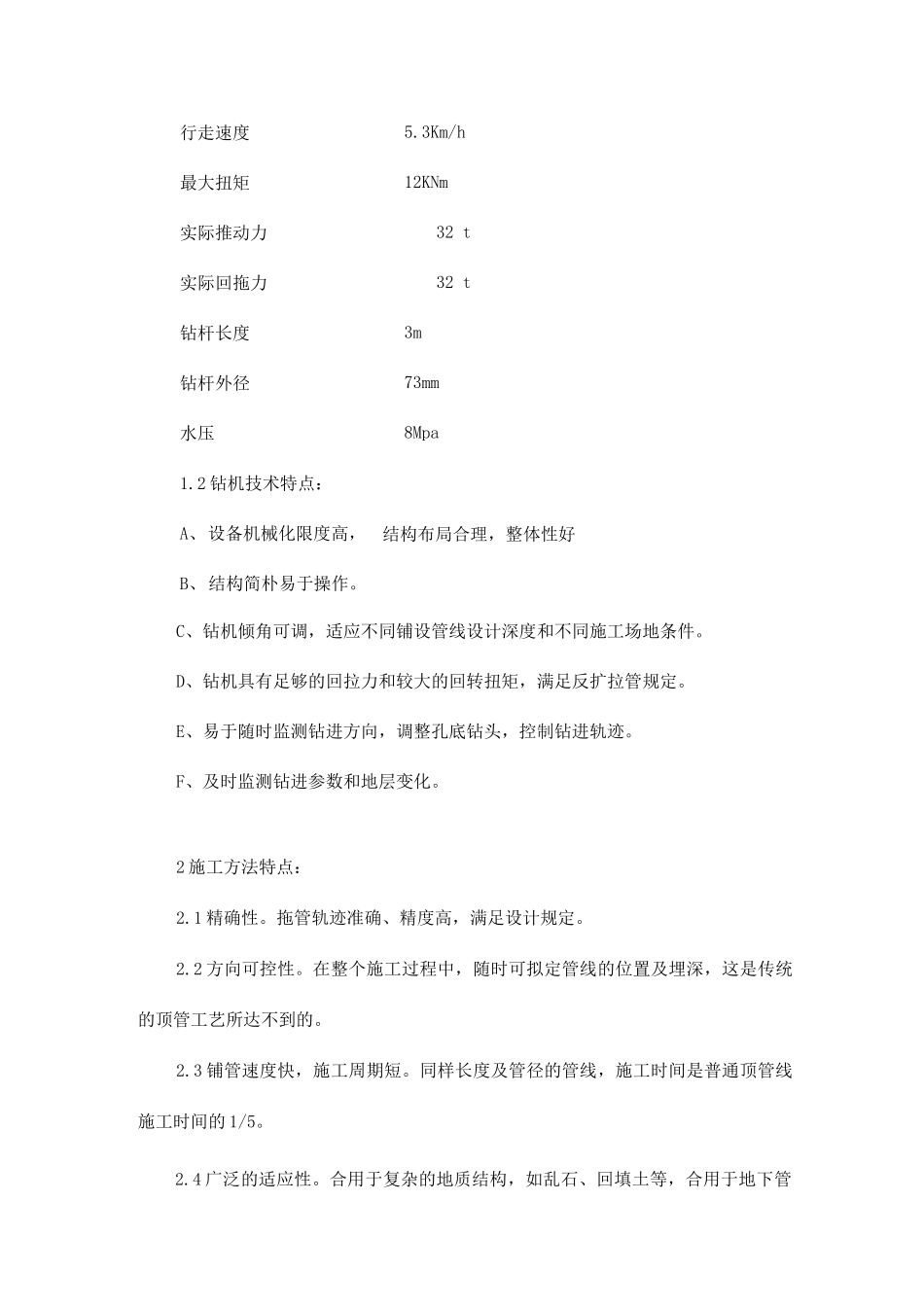

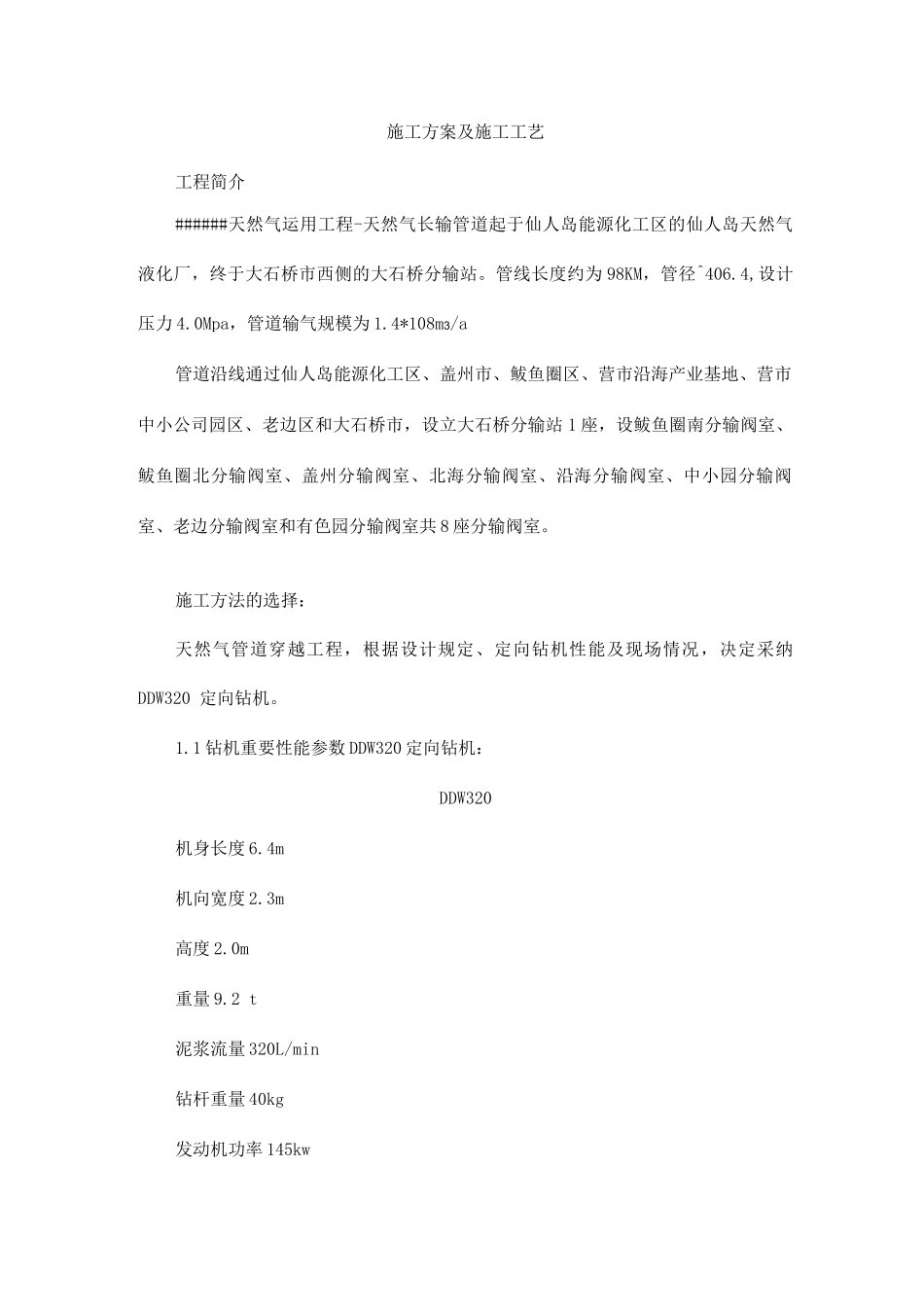

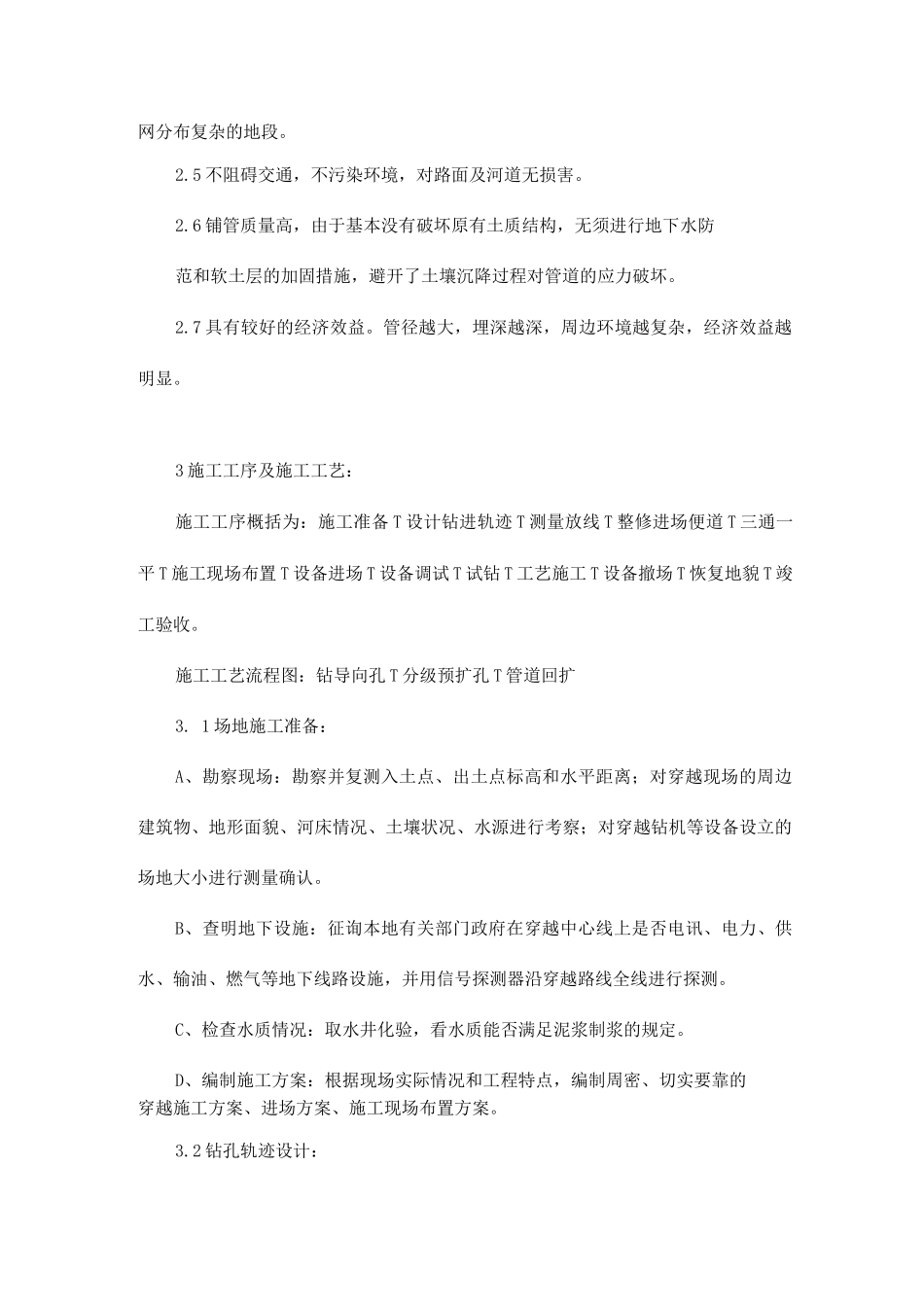

施工方案及施工工艺工程简介######天然气运用工程-天然气长输管道起于仙人岛能源化工区的仙人岛天然气液化厂，终于大石桥市西侧的大石桥分输站。管线长度约为 98KM，管径^406.4,设计压力 4.0Mpa，管道输气规模为 1.4*108m3/a管道沿线通过仙人岛能源化工区、盖州市、鲅鱼圈区、营市沿海产业基地、营市中小公司园区、老边区和大石桥市，设立大石桥分输站 1 座，设鲅鱼圈南分输阀室、鲅鱼圈北分输阀室、盖州分输阀室、北海分输阀室、沿海分输阀室、中小园分输阀室、老边分输阀室和有色园分输阀室共 8 座分输阀室。施工方法的选择：天然气管道穿越工程，根据设计规定、定向钻机性能及现场情况，决定采纳DDW320 定向钻机。1.1 钻机重要性能参数 DDW320 定向钻机：DDW320机身长度 6.4m机向宽度 2.3m高度 2.0m重量 9.2 t泥浆流量 320L/min钻杆重量 40kg发动机功率 145kwC、钻机倾角可调，适应不同铺设管线设计深度和不同施工场地条件。D、钻机具有足够的回拉力和较大的回转扭矩，满足反扩拉管规定。E、易于随时监测钻进方向，调整孔底钻头，控制钻进轨迹。F、及时监测钻进参数和地层变化。2 施工方法特点：2.1 精确性。拖管轨迹准确、精度高，满足设计规定。2.2 方向可控性。在整个施工过程中，随时可拟定管线的位置及埋深，这是传统的顶管工艺所达不到的。2.3 铺管速度快，施工周期短。同样长度及管径的管线，施工时间是普通顶管线施工时间的 1/5。2.4 广泛的适应性。合用于复杂的地质结构，如乱石、回填土等，合用于地下管行走速度最大扭矩实际推动力实际回拖力钻杆长度钻杆外径水压1.2 钻机技术特点：A、设备机械化限度高，B、结构简朴易于操作。5.3Km/h12KNm32 t32 t3m73mm8Mpa结构布局合理，整体性好网分布复杂的地段。2.5 不阻碍交通，不污染环境，对路面及河道无损害。2.6 铺管质量高，由于基本没有破坏原有土质结构，无须进行地下水防范和软土层的加固措施，避开了土壤沉降过程对管道的应力破坏。2.7 具有较好的经济效益。管径越大，埋深越深，周边环境越复杂，经济效益越明显。3 施工工序及施工工艺：施工工序概括为：施工准备 T 设计钻进轨迹 T 测量放线 T 整修进场便道 T 三通一平 T 施工现场布置 T 设备进场 T 设备调试 T 试钻 T 工艺施工 T 设备撤场 T 恢复地貌 T 竣工验收。施工工艺流程图：钻导向孔 T 分级预扩孔 T 管道回扩3. 1 场地施工准备：A、勘察现场：勘察并复测入...
