太阳能光伏发电系统的整体配置与相关设计

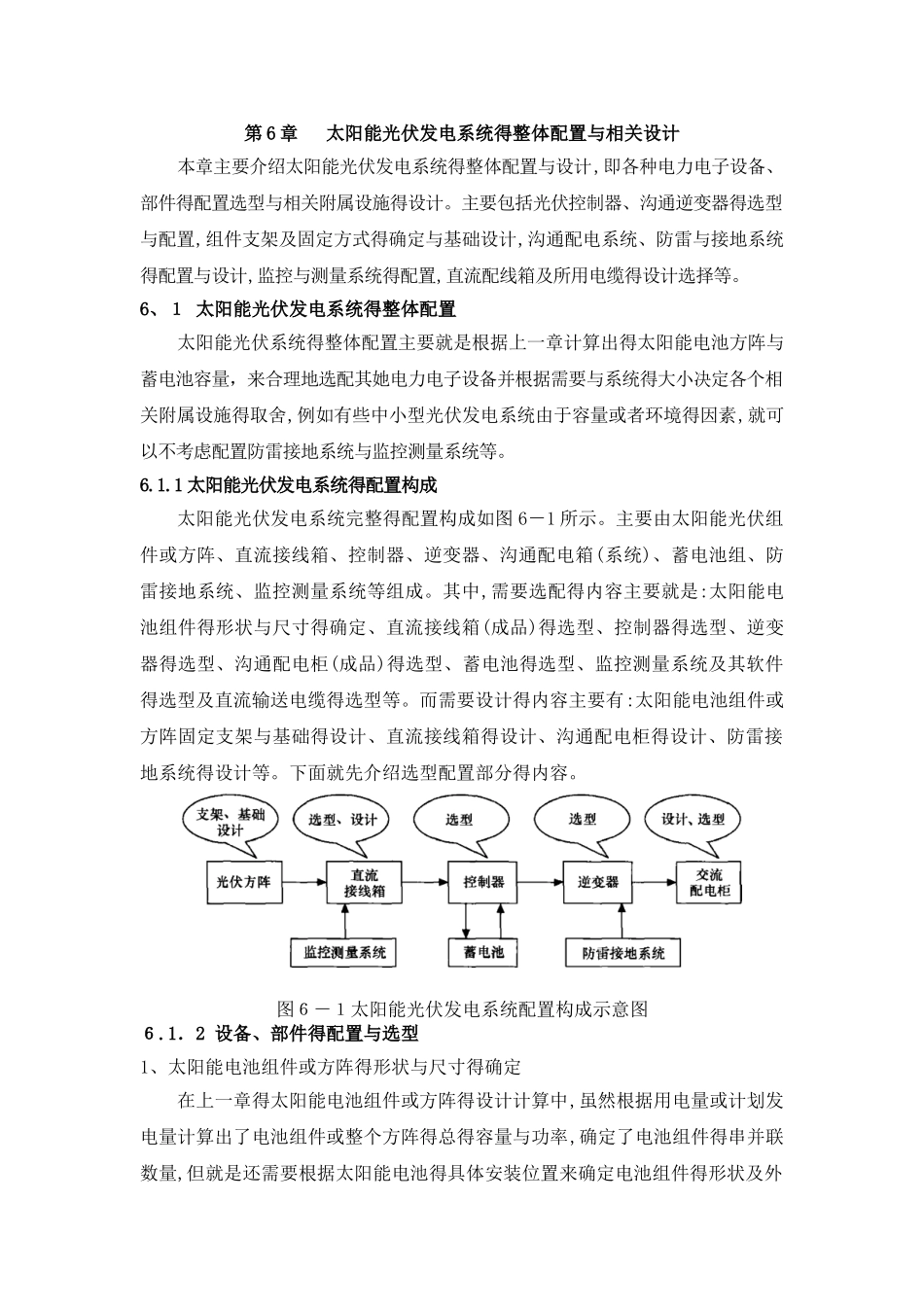

第 6 章 太阳能光伏发电系统得整体配置与相关设计本章主要介绍太阳能光伏发电系统得整体配置与设计,即各种电力电子设备、部件得配置选型与相关附属设施得设计。主要包括光伏控制器、沟通逆变器得选型与配置,组件支架及固定方式得确定与基础设计,沟通配电系统、防雷与接地系统得配置与设计,监控与测量系统得配置,直流配线箱及所用电缆得设计选择等。6、１ 太阳能光伏发电系统得整体配置太阳能光伏系统得整体配置主要就是根据上一章计算出得太阳能电池方阵与蓄电池容量，来合理地选配其她电力电子设备并根据需要与系统得大小决定各个相关附属设施得取舍,例如有些中小型光伏发电系统由于容量或者环境得因素,就可以不考虑配置防雷接地系统与监控测量系统等。6.1.1 太阳能光伏发电系统得配置构成太阳能光伏发电系统完整得配置构成如图 6－1 所示。主要由太阳能光伏组件或方阵、直流接线箱、控制器、逆变器、沟通配电箱(系统)、蓄电池组、防雷接地系统、监控测量系统等组成。其中,需要选配得内容主要就是:太阳能电池组件得形状与尺寸得确定、直流接线箱(成品)得选型、控制器得选型、逆变器得选型、沟通配电柜(成品)得选型、蓄电池得选型、监控测量系统及其软件得选型及直流输送电缆得选型等。而需要设计得内容主要有:太阳能电池组件或方阵固定支架与基础得设计、直流接线箱得设计、沟通配电柜得设计、防雷接地系统得设计等。下面就先介绍选型配置部分得内容。图６－１太阳能光伏发电系统配置构成示意图６.1．2 设备、部件得配置与选型1、太阳能电池组件或方阵得形状与尺寸得确定在上一章得太阳能电池组件或方阵得设计计算中,虽然根据用电量或计划发电量计算出了电池组件或整个方阵得总得容量与功率,确定了电池组件得串并联数量,但就是还需要根据太阳能电池得具体安装位置来确定电池组件得形状及外型尺寸,以及整个方阵得整体排列等。有些异型与特别尺寸得电池组件还需要与生产厂商定制。例如从尺寸与形状上讲,同一功率得电池组件可以做成长方形，也可以做成正方形或圆形、梯形等其她形状；从电池片得用料上讲，同一功率得电池组件可以就是单晶硅或多晶硅组件,也可以就是非晶硅组件等,这就需要我们来选择与确定。电池组件得外形与尺寸确定后,才能进行组件得组合、固定与支架、基础等内容得设计。附录 2 提供了太阳能光伏发电常用晶体硅电池组件规格尺寸与技术参数等可供选型时参考。2、直流接线箱得选型直流接线箱也叫直流配电箱，小型太阳能光伏...
