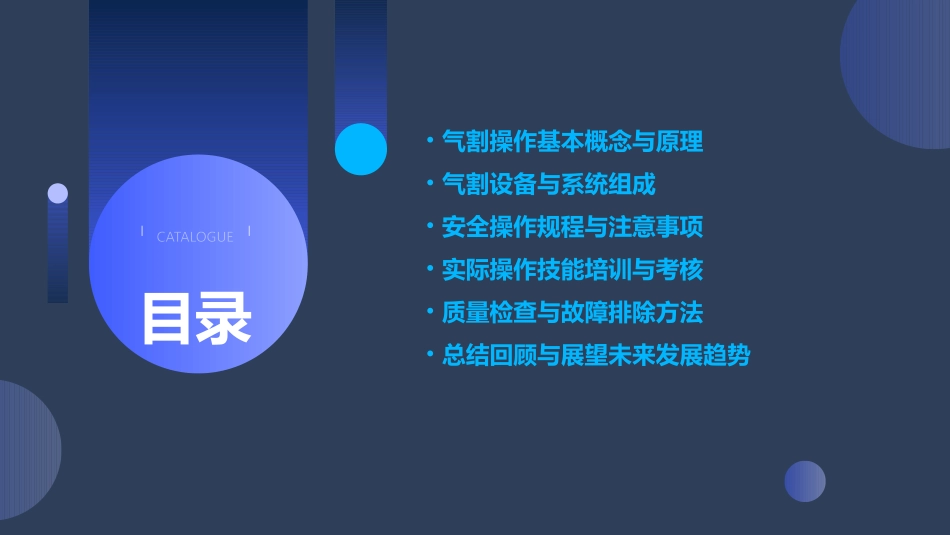

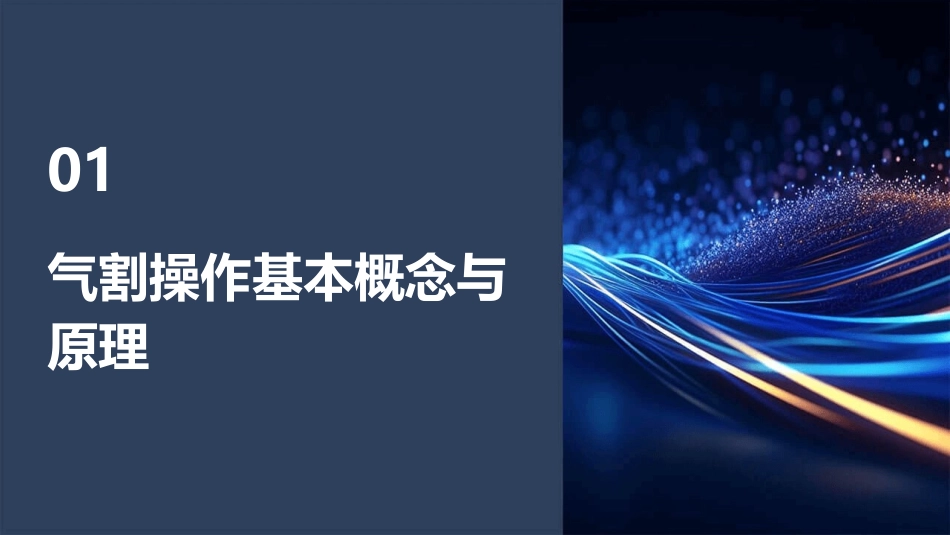

气割操作培训ppt课件CATALOGUE目录•气割操作基本概念与原理•气割设备与系统组成•安全操作规程与注意事项•实际操作技能培训与考核•质量检查与故障排除方法•总结回顾与展望未来发展趋势01气割操作基本概念与原理利用气体火焰的热能将工件切割处预热到一定温度后，喷出高速切割氧流，使其燃烧并放出热量实现切割的方法。气割定义广泛应用于钢板、钢管、型钢等黑色金属材料的切割，具有切割速度快、效率高、切口质量好等优点。应用领域气割定义及应用领域切割沿预定路线移动割炬，保持割嘴与金属表面的距离，持续供氧并控制切割速度。原理利用氧气和乙炔（或丙烷等可燃气体）混合燃烧的火焰，将金属加热到熔化或氧化温度，同时用高速氧流将熔化或氧化的金属吹走而形成切口。预热将火焰对准切割起点，预热金属至发红。穿孔加大氧气压力，使氧流快速穿透金属。气体切割原理及过程优点成本低、设备简单、操作方便。缺点乙炔易燃易爆，安全性差；切割质量受操作者技术水平影响较大。常见气体切割方法比较丙烷燃烧稳定、安全性高；切割质量较好。成本相对较高；需要专用设备和工具。常见气体切割方法比较缺点优点优点切割速度快、效率高；切口质量好、变形小。缺点设备成本高；对操作者技术要求较高。常见气体切割方法比较02气割设备与系统组成存储高压氧气的钢瓶，为气割提供必要的氧化剂。氧气瓶、乙炔瓶等压力容器介绍氧气瓶瓶体、瓶阀、安全帽、防震胶圈等。构造避免暴晒、远离火源、定期检验等。使用注意事项存储溶解乙炔的钢瓶，为气割提供燃料。乙炔瓶瓶体、瓶阀、易熔塞、防震胶圈等。构造直立放置、避免撞击、定期检验等。使用注意事项将高压气体降为低压气体，保持稳定的工作压力。减压器减压器、回火防止器等辅助设备功能降压、稳压、过滤杂质等。功能正确安装、定期清洗、及时更换损坏部件等。使用注意事项阻止火焰倒流、降低气体温度等。功能防止火焰倒流入气瓶，确保操作安全。回火防止器定期检查、清洗或更换、保持通畅等。使用注意事项割炬气割操作的主要工具，连接氧气和乙炔管道，控制气体混合比例和流量。选型根据切割厚度和材料类型选择合适的割炬型号。使用注意事项正确安装、调整火焰、保持清洁等。喷嘴控制气体混合比例和流量，影响切割质量和效率。选型根据切割需求和割炬型号选择合适的喷嘴规格。使用注意事项定期清洗或更换、保持通畅、避免损坏等。割炬、喷嘴等关键部件选型与使用03安全操作规程与注意事项010204安全操作规程内容解读严格遵守气割设备的安全操作规程，确保人员和设备安全。操作前必须检查设备、工具、附件等是否完好，确保无故障。穿戴好劳动保护用品，如防护服、防护鞋、手套、护目镜等。禁止在易燃、易爆物品附近进行气割作业，确保作业环境安全。03根据作业环境和气割设备的要求，选用适当的防护用品，如防护服、防护鞋、手套、护目镜等。定期对防护用品进行检查和更换，确保其完好有效。操作人员必须熟练掌握防护用品的使用方法和注意事项。个人防护措施及用品选用熟悉并掌握常见的气割事故案例及其原因分析，总结经验教训，避免类似事故的再次发生。定期组织应急演练和培训，提高操作人员的应急处置能力和安全意识。在气割作业过程中，如遇到紧急情况，应立即停止作业，切断气源，采取相应的应急处理措施。应急处理措施和事故案例分析04实际操作技能培训与考核讲解气割设备的基本构造、工作原理及安全操作规程演示气割设备的正确使用方法，包括开启、调试、关闭等步骤指导学员进行基本的气割操作练习，如直线切割、曲线切割等纠正学员在操作过程中的错误动作，提高操作准确性和效率01020304基本操作技能练习方法指导分析复杂工件的形状、材质和厚度等特点，选择合适的气割工艺参数指导学员进行复杂工件的气割操作练习，提高学员的实际操作能力演示针对不同工件的特殊气割技巧，如多层切割、坡口切割等分享在实际生产过程中遇到的气割难题及解决方法，提升学员解决问题的能力复杂工件气割技巧分享要求学员在规定时间内自主完成一件气割作品，展示其操作技能水平针对学员在作品完成过程中出现的问题进行点评和指导，帮助学员改进和提高...
