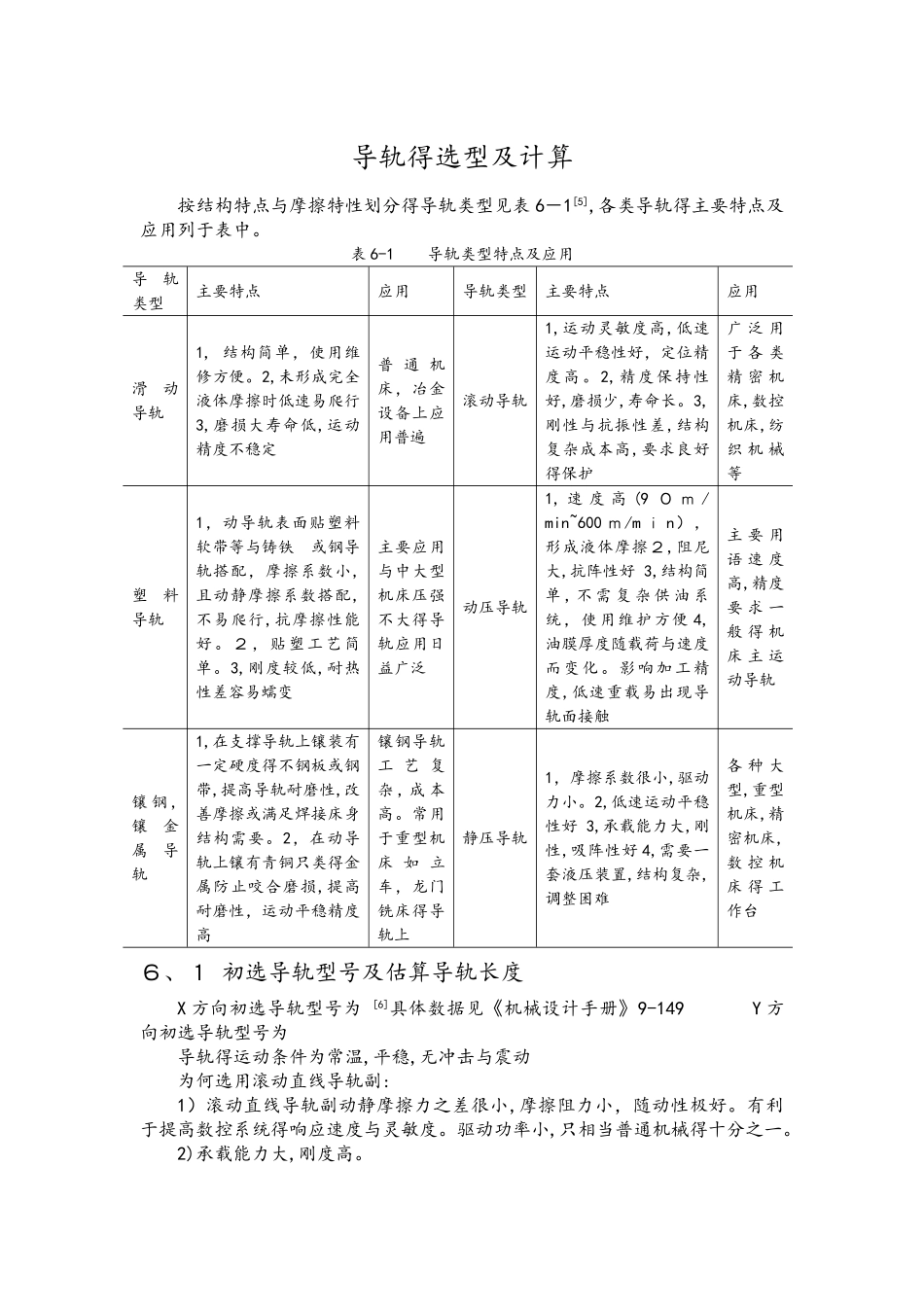

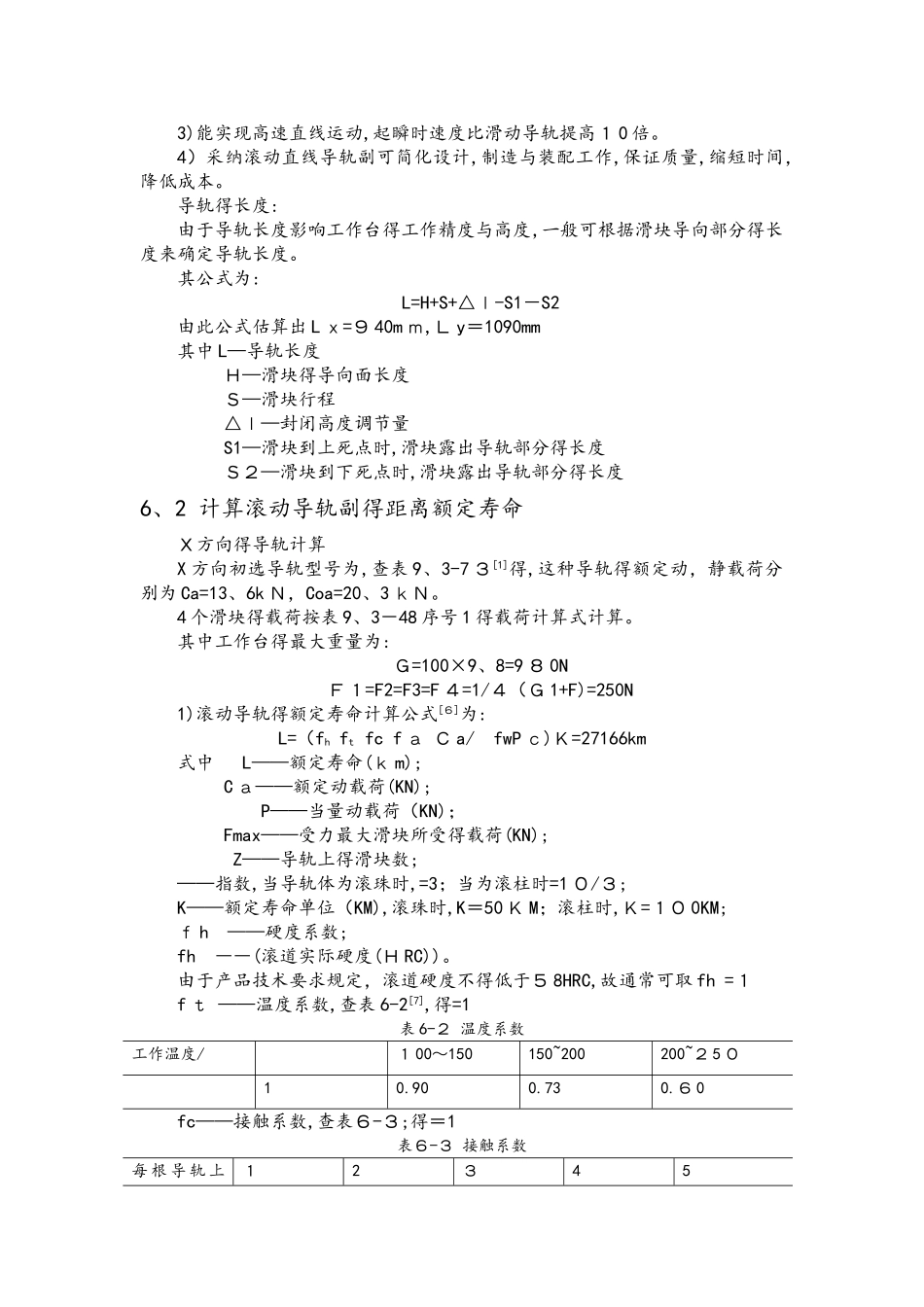

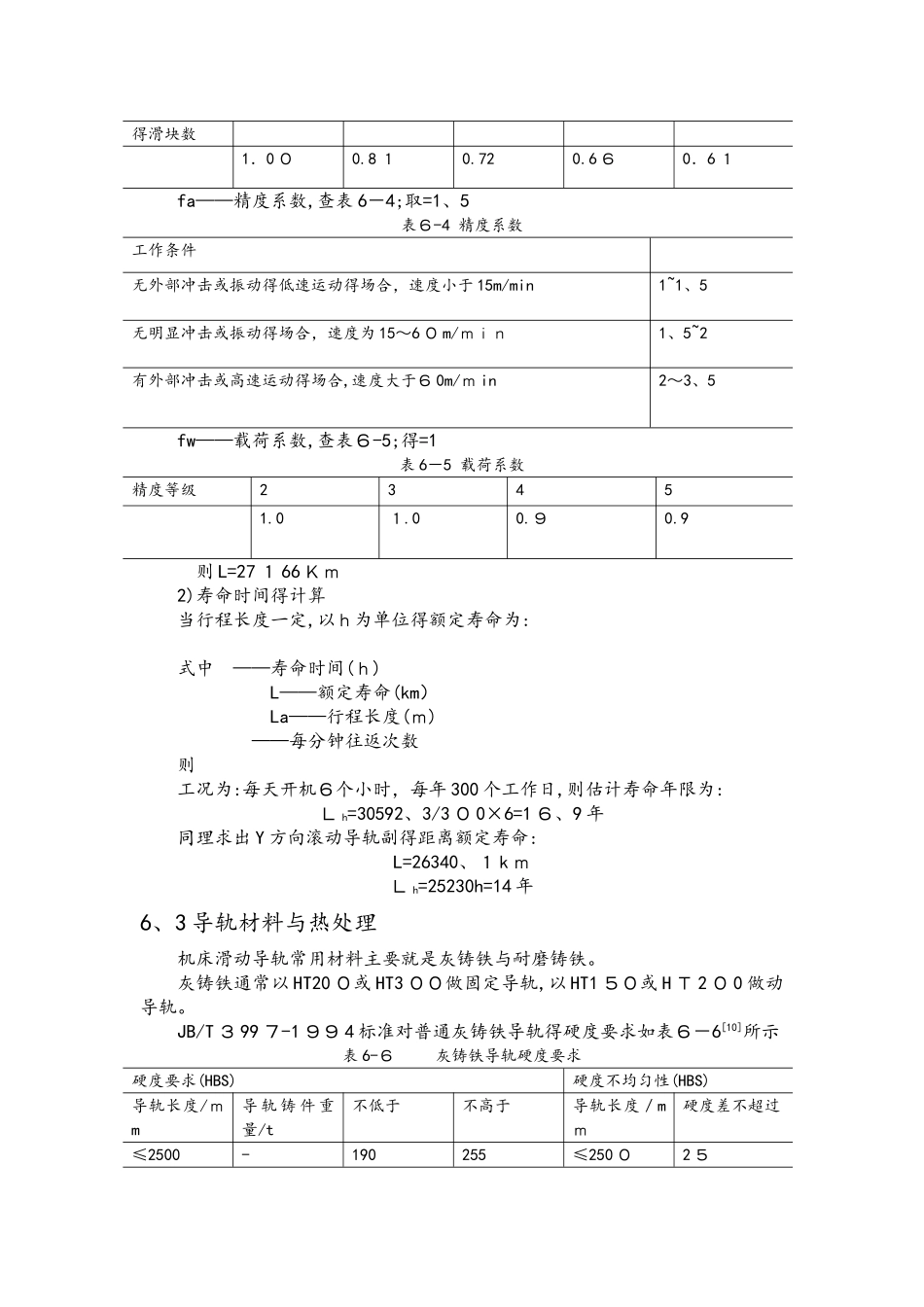

导轨得选型及计算按结构特点与摩擦特性划分得导轨类型见表 6－1[5],各类导轨得主要特点及应用列于表中。表 6-1 导轨类型特点及应用导轨类型主要特点应用导轨类型主要特点应用滑动导轨1, 结构简单，使用维修方便。2,未形成完全液体摩擦时低速易爬行 3,磨损大寿命低,运动精度不稳定普 通 机床，冶金设备上应用普遍滚动导轨1,运动灵敏度高,低速运动平稳性好，定位精度高。2,精度保持性好,磨损少,寿命长。3,刚性与抗振性差,结构复杂成本高,要求良好得保护广 泛 用于 各 类精 密 机床,数控机床,纺织 机 械等塑料导轨1，动导轨表面贴塑料软带等与铸铁 或钢导轨搭配，摩擦系数小,且动静摩擦系数搭配,不易爬行,抗摩擦性能好。２，贴塑工艺简单。3,刚度较低,耐热性差容易蠕变主要应用与中大型机床压强不大得导轨应用日益广泛动压导轨1, 速 度 高 (9 ０ ｍ /min~600 ｍ/m ｉ n），形成液体摩擦２,阻尼大,抗阵性好 3,结构简单 , 不 需 复 杂 供 油 系统，使用维护方便 4,油膜厚度随载荷与速度而变化。影响加工精度,低速重载易出现导轨面接触主 要 用语 速 度高,精度要 求 一般 得 机床 主 运动导轨镶 钢 ,镶金属导轨1,在支撑导轨上镶装有一定硬度得不钢板或钢带,提高导轨耐磨性,改善摩擦或满足焊接床身结构需要。2，在动导轨上镶有青铜只类得金属防止咬合磨损,提高耐磨性，运动平稳精度高镶钢导轨工 艺 复杂 , 成 本高。常用于重型机床 如 立车，龙门铣床得导轨上静压导轨1，摩擦系数很小,驱动力小。2,低速运动平稳性好 3,承载能力大,刚性,吸阵性好 4,需要一套液压装置,结构复杂,调整困难各 种 大型,重型机床,精密机床,数 控 机床 得 工作台６、１ 初选导轨型号及估算导轨长度X 方向初选导轨型号为 [6]具体数据见《机械设计手册》9-149 Y 方向初选导轨型号为导轨得运动条件为常温,平稳,无冲击与震动为何选用滚动直线导轨副:1）滚动直线导轨副动静摩擦力之差很小,摩擦阻力小，随动性极好。有利于提高数控系统得响应速度与灵敏度。驱动功率小,只相当普通机械得十分之一。2)承载能力大,刚度高。3)能实现高速直线运动,起瞬时速度比滑动导轨提高１ 0 倍。4）采纳滚动直线导轨副可简化设计,制造与装配工作,保证质量,缩短时间，降低成本。导轨得长度:由于导轨长度影响工作台得工作精度与高度,一般可根据滑块导向部分得长度来确定导轨长度。其公式为:L=H+S+△ｌ-S1－S2由此公式估算出 L ｘ=...
