工业管道安装吹扫作业方案

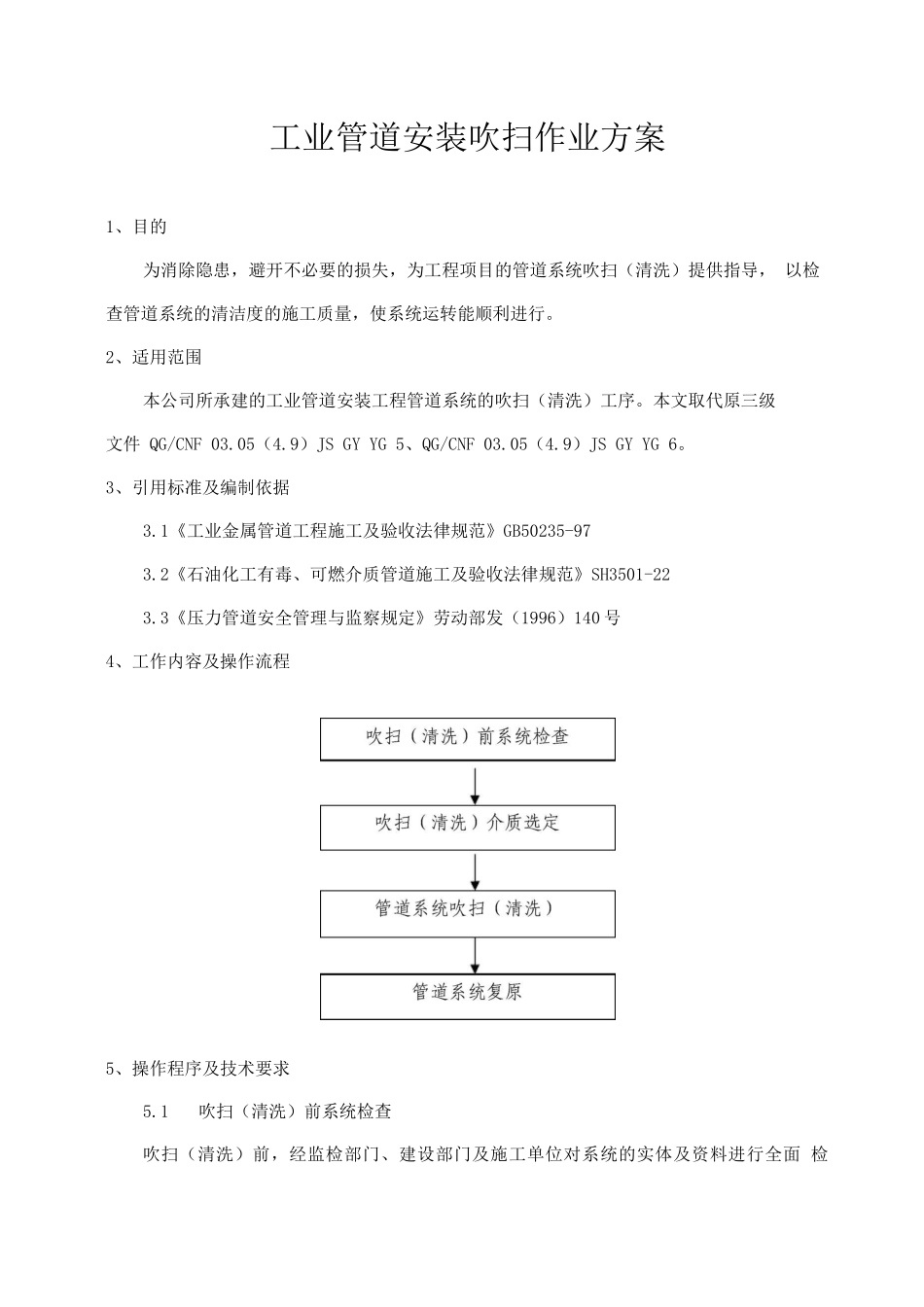

工业管道安装吹扫作业方案_第1页
1/6

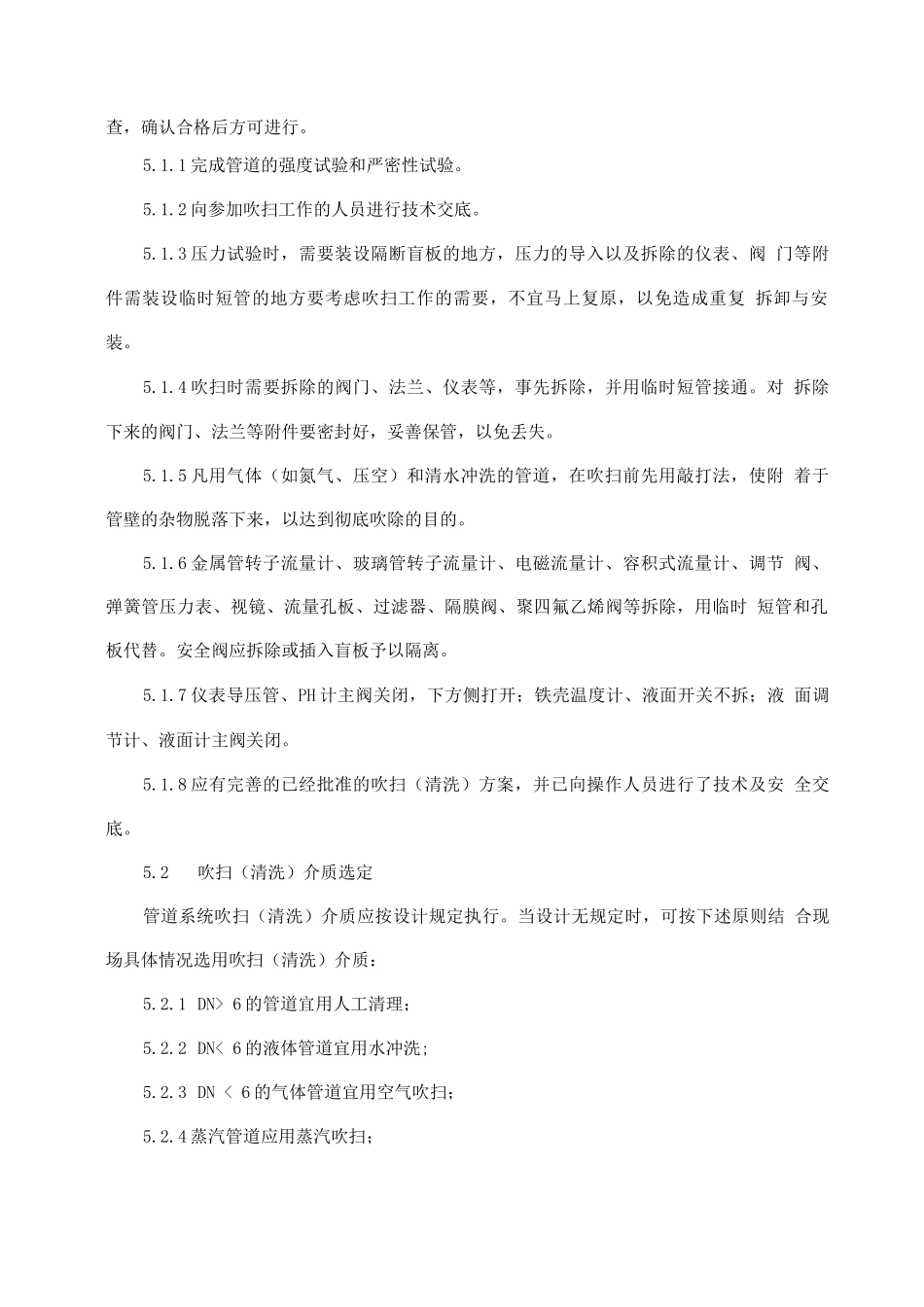

工业管道安装吹扫作业方案_第2页
2/6
工业管道安装吹扫作业方案_第3页
3/6
工业管道安装吹扫作业方案1、目的为消除隐患,避开不必要的损失,为工程项目的管道系统吹扫(清洗)提供指导, 以检查管道系统的清洁度的施工质量,使系统运转能顺利进行。2、适用范围本公司所承建的工业管道安装工程管道系统的吹扫(清洗)工序。本文取代原三级文件 QG/CNF 03.05(4.9)JS GY YG 5、QG/CNF 03.05(4.9)JS GY YG 6。3、引用标准及编制依据3.1《工业金属管道工程施工及验收法律规范》GB50235-973.2《石油化工有毒、可燃介质管道施工及验收法律规范》SH3501-223.3《压力管道安全管理与监察规定》劳动部发(1996)140 号4、工作内容及操作流程5、操作程序及技术要求5.1吹扫(清洗)前系统检查吹扫(清洗)前,经监检部门、建设部门及施工单位对系统的实体及资料进行全面 检查,确认合格后方可进行。5.1.1 完成管道的强度试验和严密性试验。5.1.2 向参加吹扫工作的人员进行技术交底。5.1.3 压力试验时,需要装设隔断盲板的地方,压力的导入以及拆除的仪表、阀 门等附件需装设临时短管的地方要考虑吹扫工作的需要,不宜马上复原,以免造成重复 拆卸与安装。5.1.4 吹扫时需要拆除的阀门、法兰、仪表等,事先拆除,并用临时短管接通。对 拆除下来的阀门、法兰等附件要密封好,妥善保管,以免丢失。5.1.5 凡用气体(如氮气、压空)和清水冲洗的管道,在吹扫前先用敲打法,使附 着于管壁的杂物脱落下来,以达到彻底吹除的目的。5.1.6 金属管转子流量计、玻璃管转子流量计、电磁流量计、容积式流量计、调节 阀、弹簧管压力表、视镜、流量孔板、过滤器、隔膜阀、聚四氟乙烯阀等拆除,用临时 短管和孔板代替。安全阀应拆除或插入盲板予以隔离。5.1.7 仪表导压管、PH 计主阀关闭,下方侧打开;铁壳温度计、液面开关不拆;液 面调节计、液面计主阀关闭。5.1.8 应有完善的已经批准的吹扫(清洗)方案,并已向操作人员进行了技术及安 全交底。5.2吹扫(清洗)介质选定管道系统吹扫(清洗)介质应按设计规定执行。当设计无规定时,可按下述原则结 合现场具体情况选用吹扫(清洗)介质:5.2.1 DN> 6 的管道宜用人工清理;5.2.2 DN< 6 的液体管道宜用水冲洗;5.2.3 DN < 6 的气体管道宜用空气吹扫;5.2.4 蒸汽管道应用蒸汽吹扫;5.2.5 水管道应用清洁水;5.2.6 碱液管道应用清水;5.2.7 导生管道应用压缩空气或氮气;5.2.8 一般压缩空气管道应用一般压空;5.2.9 仪表压缩空气管道应用干燥的无油压空;5...
