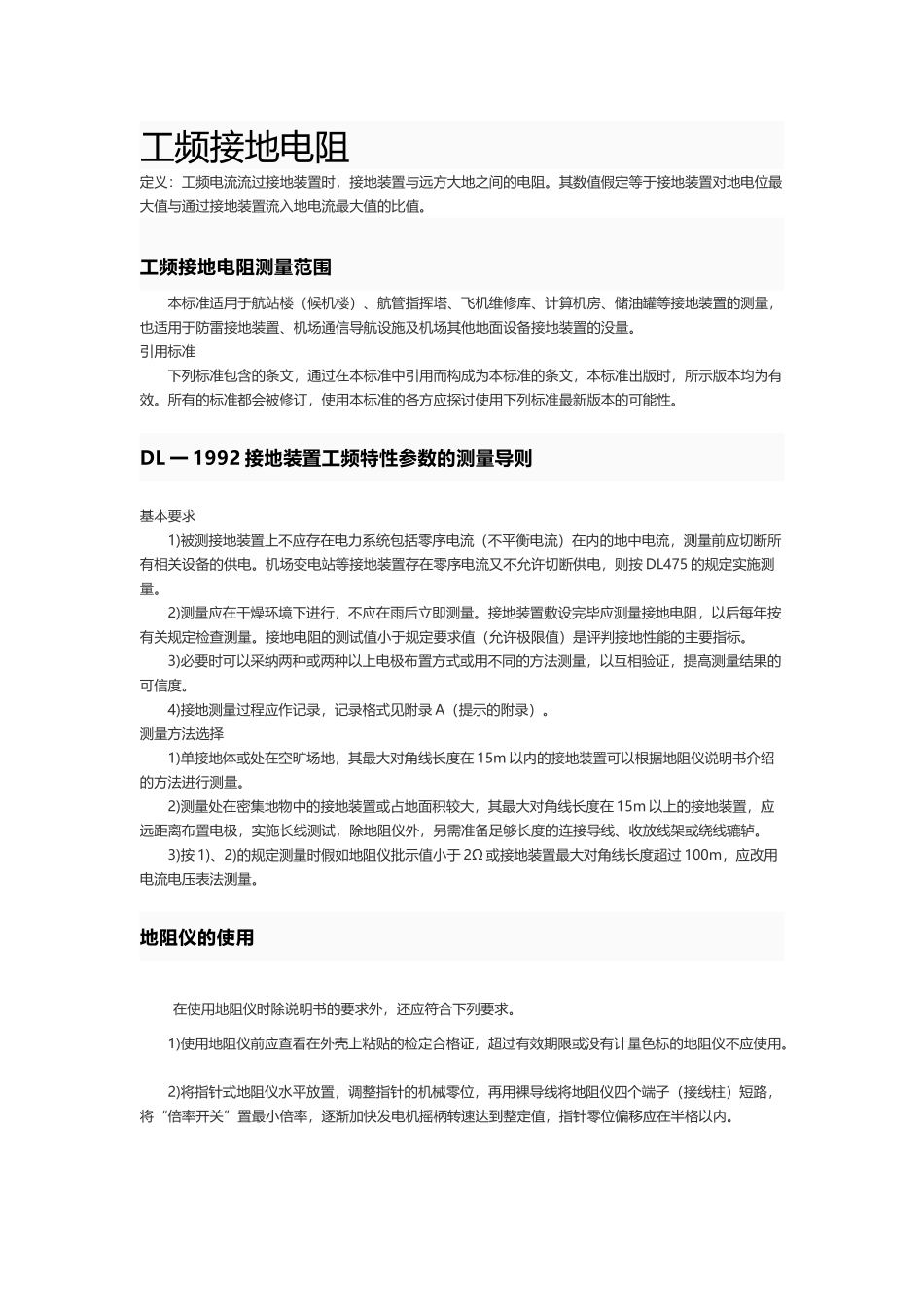

工频接地电阻与冲击接地电阻(6 页)Good is good, but better carries it.精益求精，善益求善。工频接地电阻定义：工频电流流过接地装置时，接地装置与远方大地之间的电阻。其数值假定等于接地装置对地电位最大值与通过接地装置流入地电流最大值的比值。 工频接地电阻测量范围 本标准适用于航站楼（候机楼）、航管指挥塔、飞机维修库、计算机房、储油罐等接地装置的测量，也适用于防雷接地装置、机场通信导航设施及机场其他地面设备接地装置的没量。 引用标准 下列标准包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有的标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 DL 一 1992 接地装置工频特性参数的测量导则 基本要求 1)被测接地装置上不应存在电力系统包括零序电流（不平衡电流）在内的地中电流，测量前应切断所有相关设备的供电。机场变电站等接地装置存在零序电流又不允许切断供电，则按 DL475 的规定实施测量。 2)测量应在干燥环境下进行，不应在雨后立即测量。接地装置敷设完毕应测量接地电阻，以后每年按有关规定检查测量。接地电阻的测试值小于规定要求值（允许极限值）是评判接地性能的主要指标。 3)必要时可以采纳两种或两种以上电极布置方式或用不同的方法测量，以互相验证，提高测量结果的可信度。 4)接地测量过程应作记录，记录格式见附录 A（提示的附录）。 测量方法选择 1)单接地体或处在空旷场地，其最大对角线长度在 15m 以内的接地装置可以根据地阻仪说明书介绍的方法进行测量。 2)测量处在密集地物中的接地装置或占地面积较大，其最大对角线长度在 15m 以上的接地装置，应远距离布置电极，实施长线测试，除地阻仪外，另需准备足够长度的连接导线、收放线架或绕线辘轳。 3)按 1)、2)的规定测量时假如地阻仪批示值小于 2Ω 或接地装置最大对角线长度超过 100m，应改用电流电压表法测量。 地阻仪的使用 在使用地阻仪时除说明书的要求外，还应符合下列要求。 1)使用地阻仪前应查看在外壳上粘贴的检定合格证，超过有效期限或没有计量色标的地阻仪不应使用。 2)将指针式地阻仪水平放置，调整指针的机械零位，再用裸导线将地阻仪四个端子（接线柱）短路，将“倍率开关”置最小倍率，逐渐加快发电机摇柄转速达到整定值，指针零位偏移应在半格以内。 3)因接地装置引流点的锈蚀不易除尽，测试值易偏大。为克服这一接触电...
