变频器教学课件VIP免费

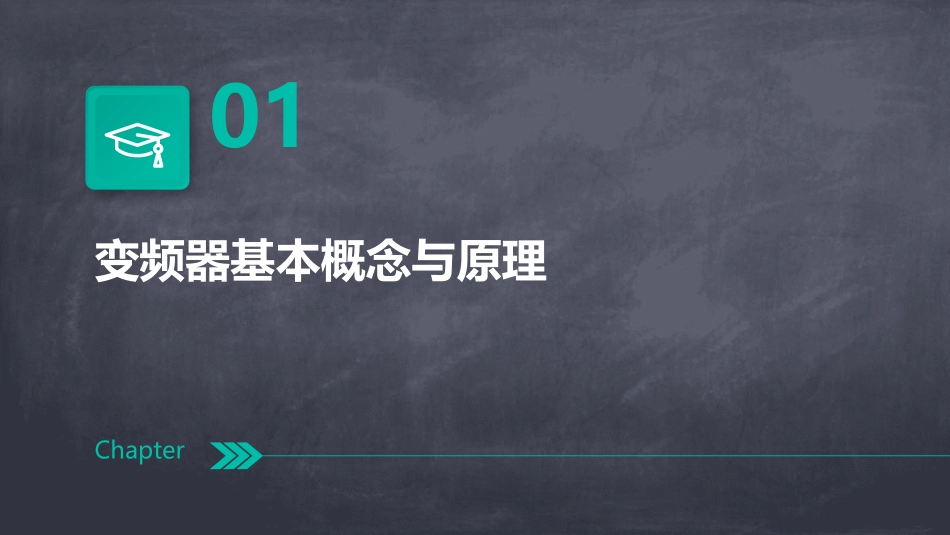

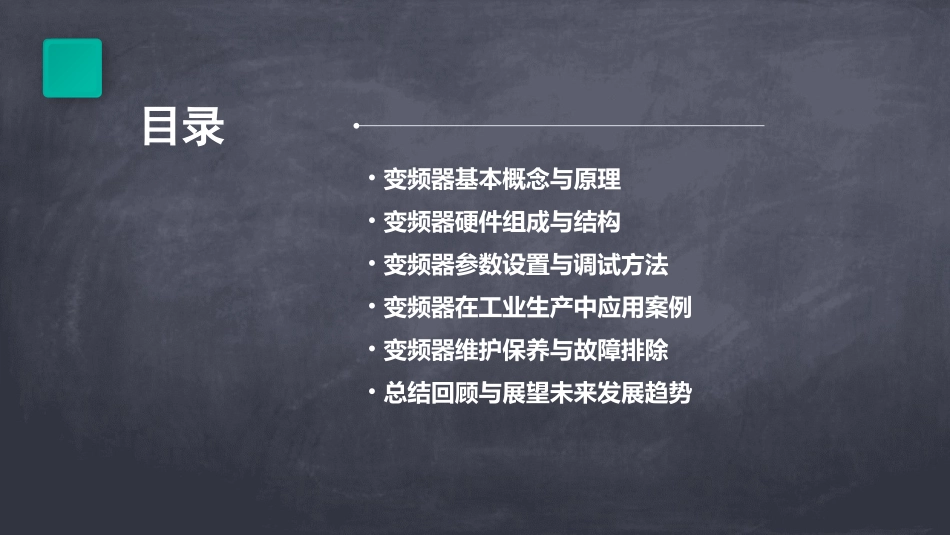

变频器教学课件目录•变频器基本概念与原理•变频器硬件组成与结构•变频器参数设置与调试方法•变频器在工业生产中应用案例•变频器维护保养与故障排除•总结回顾与展望未来发展趋势01变频器基本概念与原理Chapter变频器是一种电力控制设备，通过改变电源频率来控制交流电动机的转速和运行状态。在工业生产中，变频器广泛应用于风机、水泵、压缩机、输送机等设备，实现电动机的软启动、调速、节能等功能，提高生产效率和能源利用率。变频器定义及作用作用定义变频器工作原理整流将交流电转换为直流电，通常采用三相桥式不可控整流电路。滤波采用大电容滤波得到平稳的直流电压。逆变将直流电压再次转换为所需频率的交流电压，通常采用三相桥式逆变电路。控制通过微处理器或DSP等控制芯片实现PWM控制，输出相应的脉冲信号来控制逆变器的开关状态，从而实现对输出频率和电压的控制。根据电压等级、功率等级、控制方式等可分为低压变频器、中压变频器、高压变频器；根据用途可分为通用变频器和专用变频器。具有调速范围宽、调速精度高、动态响应快、运行效率高、操作简便等特点。同时，随着技术的发展，现代变频器还具有网络通信、自诊断、自适应控制等高级功能。分类特点变频器分类与特点02变频器硬件组成与结构Chapter01020304将交流电转换为直流电，为后续的逆变电路提供稳定的直流电源。整流电路对整流后的直流电进行滤波，以消除纹波，保证直流电源的稳定性。滤波电路将直流电转换为频率和电压可调的交流电，实现对电机的调速控制。逆变电路在电机减速或停车时，将电机回馈的能量消耗掉，保证系统的安全性。制动电路主电路结构及功能监测变频器和电机的运行状态，当出现故障时及时切断电源，保护设备安全。用于存储程序、数据和参数等，保证变频器的正常运行。负责接收和处理各种信号，实现变频器的各种控制功能。接收外部控制信号和输出变频器状态信号，实现与外部设备的通信。存储器微处理器输入/输出电路保护电路控制电路组成及功能01020304显示电路用于显示变频器的运行状态和参数设置等信息，方便用户了解设备情况。电源电路为控制电路和辅助电路提供稳定的电源，保证设备的正常运行。通信接口电路提供与外部设备通信的接口，实现远程控制和数据交换等功能。散热系统对变频器进行散热设计，保证设备在长时间运行时的稳定性和可靠性。辅助电路作用与设计03变频器参数设置与调试方法Chapter在设置变频器参数前，需要了解电机的额定功率、额定电压、额定电流、额定频率等参数。确定电机参数根据实际需求选择合适的控制方式，如V/F控制、矢量控制等。选择控制方式参数设置步骤及注意事项参数设置步骤及注意事项设定运行参数设定变频器的最大输出频率、加速时间、减速时间等运行参数。设定保护参数设定变频器的过流保护、过压保护、欠压保护等保护参数。参数设置步骤及注意事项01注意事项02在设置参数前，应仔细阅读变频器使用说明书，了解各参数的含义和设定范围。03在设置参数时，应根据实际需求和电机参数进行合理设定，避免参数设置不当导致变频器或电机损坏。04在设定保护参数时，应根据电机和负载的实际情况进行设定，以确保变频器和电机的安全运行。通过手动操作变频器的面板或外接电位器，调整变频器的输出频率和电压，观察电机的运行情况和负载变化，逐步调整参数至最佳状态。手动调试利用变频器的自学习功能或自动调谐功能，自动检测电机参数并调整变频器控制参数，使变频器与电机达到最佳匹配状态。自动调试调试方法介绍与实践操作实践操作在进行调试前，应确保电机与负载已正确连接，并检查各接线端子是否牢固可靠。根据实际需求选择合适的调试方法，并按照相应的步骤进行操作。在调试过程中，应注意观察电机的运行情况和负载变化，及时调整参数以确保电机平稳运行。01020304调试方法介绍与实践操作电机无法启动检查电机接线是否正确、变频器是否有输出、电机是否损坏等。电机运行不稳定检查电机参数设置是否合理、负载是否过重或过轻、变频器输出是否正常等。常见故障排查与处理技巧•变频器报警：根据变频器显示的报警代码，查找相应的故障原因并进行处理。常见故...
