带式运输机用蜗杆减速器设计

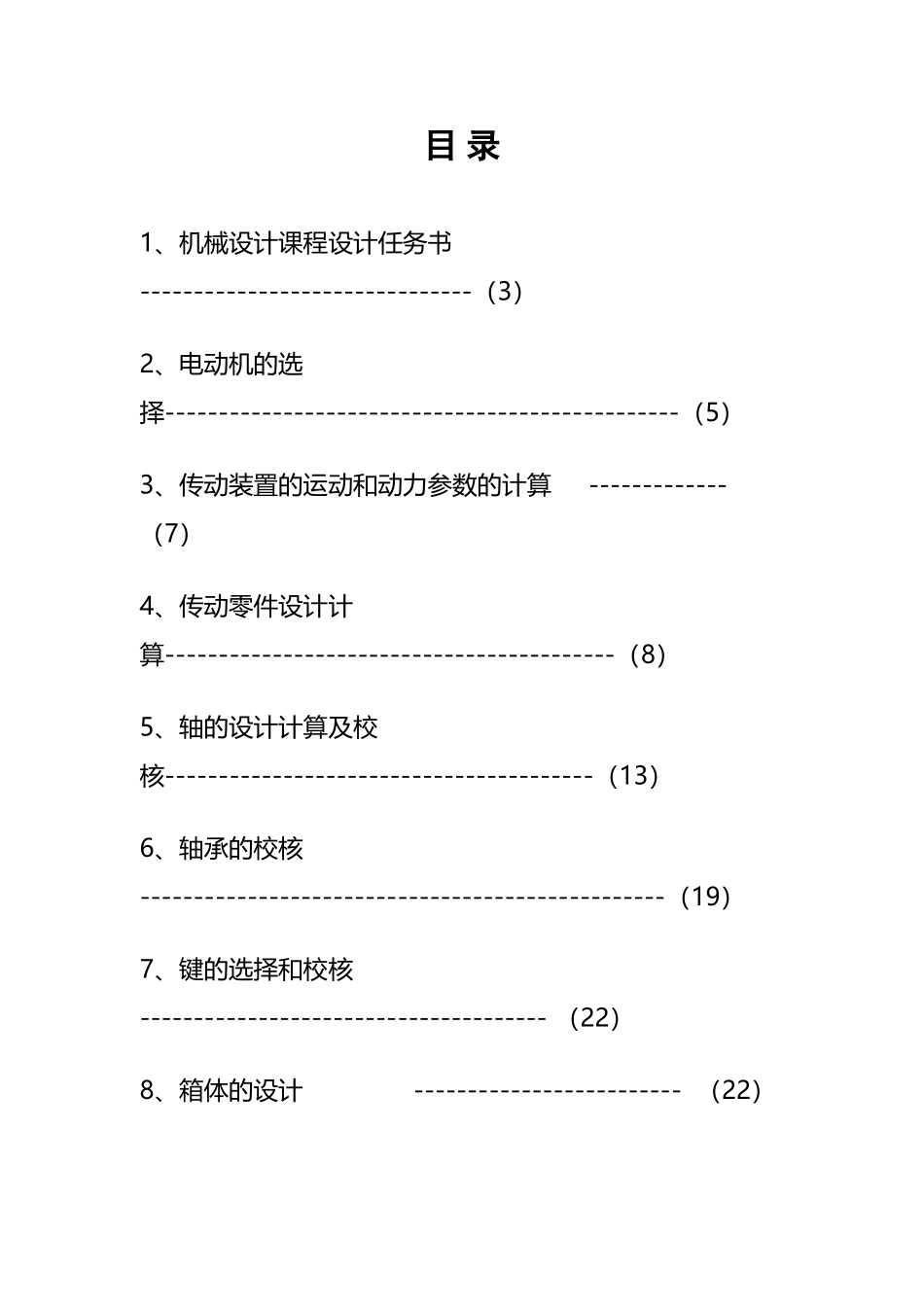

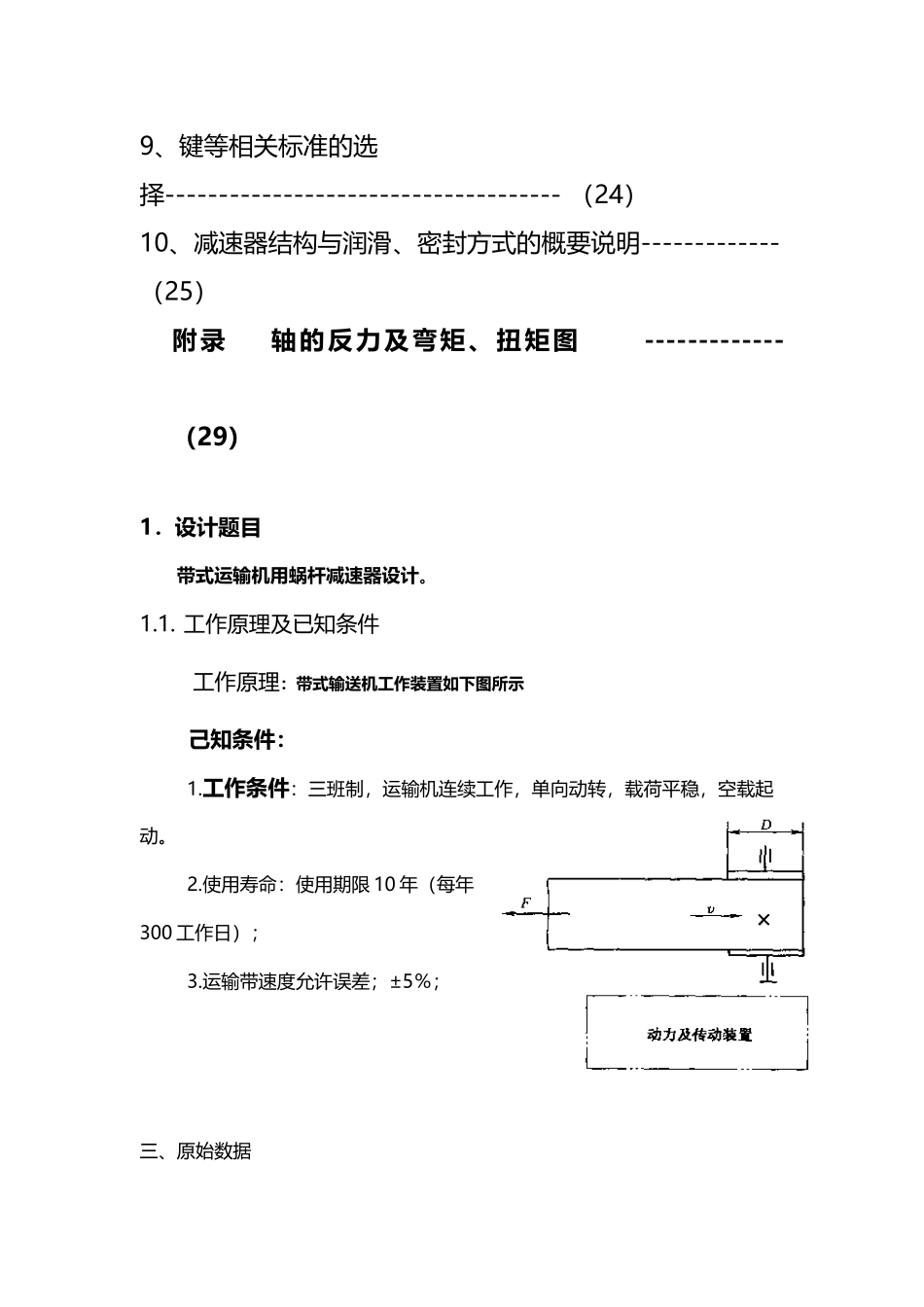

带式运输机用蜗杆减速器设计(32 页)Good is good, but better carries it.精益求精，善益求善。目 录1、机械设计课程设计任务书 -------------------------------（3）2、电动机的选择------------------------------------------------（5）3、传动装置的运动和动力参数的计算 -------------（7）4、传动零件设计计算------------------------------------------（8）5、轴的设计计算及校核----------------------------------------（13）6、轴承的校核 -------------------------------------------------（19）7、键的选择和校核 -------------------------------------- （22）8、箱体的设计 ------------------------- （22）9、键等相关标准的选择------------------------------------- （24）10、减速器结构与润滑、密封方式的概要说明-------------（25）附录 轴的反力及弯矩、扭矩图 ------------- （29）1．设计题目带式运输机用蜗杆减速器设计。1.1. 工作原理及已知条件工作原理：带式输送机工作装置如下图所示己知条件： 1.工作条件：三班制，运输机连续工作，单向动转，载荷平稳，空载起动。 2.使用寿命：使用期限 10 年（每年300 工作日）； 3.运输带速度允许误差；±5％；三、原始数据已知条件传送带工作拉力F（kN）传送带工作速度v（m/s）滚筒直径D（mm）参数20.83501．电动机 2．联轴器 3．蜗杆减速器 4．带式运输机附图 G计算及说明结果2.1 电动机的选择计算2.1.1 选择电动机2.1.1.1 选择电动机的类型按工作要求和条件选取 Y 系列一般用途全封闭自扇冷鼠笼型三相异步电动机。2.1.1.2 选择电动机容量工作机所需的功率： 由电动机至工作机之间的总效率： 其中 分别为联轴器，轴承，蜗杆和卷筒的传动效率。查表可知=0.99（滑块联轴器）=0.98（滚子轴承）=0.73（单头蜗杆） =0.96（卷筒） 所以：所以电动机输出功率： kw2.1.1.3 确定电动机转速根据已知条件计算出工作机滚筒的工作转速为 =1.6kw=0.63=2.54kwnw=43.68r/min 计算及说明 结果电动机转速可选范围： nd’=i* nd=(10~70)*43.68=436.8~3057.6r/min2.1.1.4 确定电动机型号 查表 16-1，可得：方案号电动机型号额定功率同步转速满载转速总传动比极数 1Y100L-23kw3000r/min2870r/min65.71 22Y100L-43kw1500r/min1440r/min32.97 43Y132S-63kw1000 r/min960r/min21.986 计算及说明 结果经合考虑，选定方案 3。因为同...
