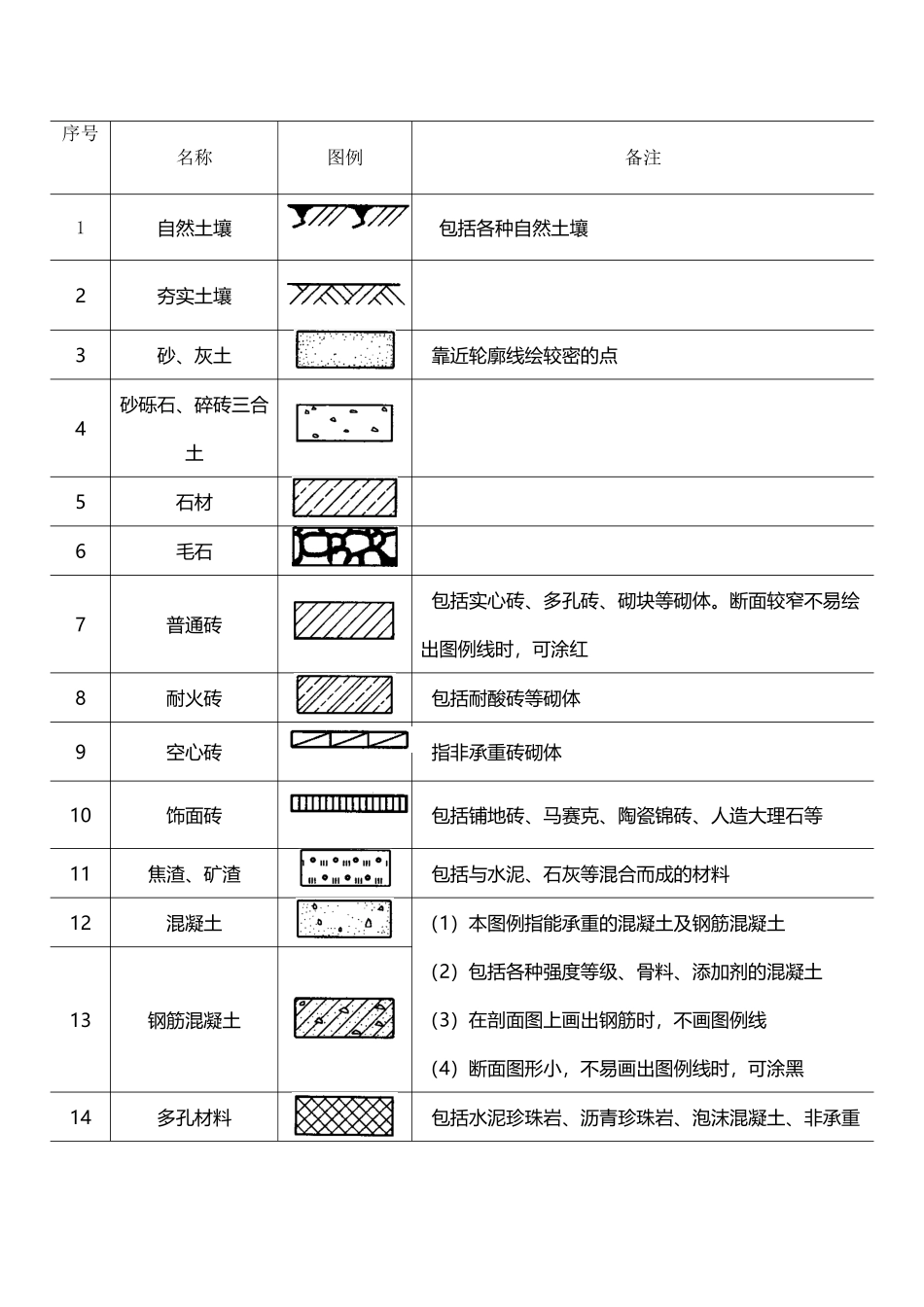

常用建筑材料图例整理(8 页)Good is good, but better carries it.精益求精，善益求善。序号名称图例备注1自然土壤包括各种自然土壤2夯实土壤3砂、灰土 靠近轮廓线绘较密的点4砂砾石、碎砖三合土5石材6毛石7普通砖 包括实心砖、多孔砖、砌块等砌体。断面较窄不易绘出图例线时，可涂红8耐火砖 包括耐酸砖等砌体9空心砖 指非承重砖砌体10饰面砖 包括铺地砖、马赛克、陶瓷锦砖、人造大理石等11焦渣、矿渣 包括与水泥、石灰等混合而成的材料12混凝土（1）本图例指能承重的混凝土及钢筋混凝土（2）包括各种强度等级、骨料、添加剂的混凝土（3）在剖面图上画出钢筋时，不画图例线（4）断面图形小，不易画出图例线时，可涂黑13钢筋混凝土14多孔材料 包括水泥珍珠岩、沥青珍珠岩、泡沫混凝土、非承重序号名称图例备注加气混凝土、软木、蛭石制品等15纤维材料 包括矿棉、岩棉、玻璃棉、麻丝、木丝板、纤维板等16泡沫塑料材料 包括聚苯乙烯、聚乙烯、聚氨酯等多孔聚合物类材料17木材 （1）上图为横断面，上左图为垫木、木砖或木龙骨；（2）下图为纵断面18胶合板 应注明为×层胶合板19石膏板 包括圆孔、方孔石膏板、防水石膏板等20金属 （1）包括各种金属（2）图形小时，可涂黑21网状材料（1）包括金属、塑料网状材料（2）应注明具体材料名称22液体 应注明具体液体名称23玻璃 包括平板玻璃、磨砂玻璃、夹丝玻璃、钢化玻璃、中空玻璃、加层玻璃、镀膜玻璃等24橡胶25塑料 包括各种软、硬塑料及有机玻璃等26防水材料 构造层次多或比例大时，采纳上面图例27粉刷 本图例采纳较稀的点28毛石混凝土序号名称图例备注29新设计的建筑物1．需要时，可用▲表示出入口，可在图形内右上角用点数或数字表示层数 2．建筑物外形（一般以±0.00 高度处的外墙定位轴线或外墙面线为准）用粗实线表示，需要时，地面以上建筑用中粗实线表示，地下以下建筑用细虚线表示30原有的建筑物用细实线表示31计划扩建的建筑物用中粗虚线表示32拆除的建筑物用细实线表示33道路34公路桥35砖石、混凝土围墙36铁丝网、蓠笆等37河流38等高线39边坡40风向频率玫瑰图41新设计的墙42墙上预留洞口序号名称图例备注43土墙44板条墙45入口坡道46底层楼梯47中间楼梯48顶层楼梯49单扇门50双扇门51双扇推位门52单扇双面弹簧门53双扇双面弹簧门54单层固定窗55检查孔（地面、吊顶）56烟道序号名称图例备注57空门洞58单层外开上悬窗59单层中悬窗60水平推拉窗61平开窗62建筑物下面的通...
