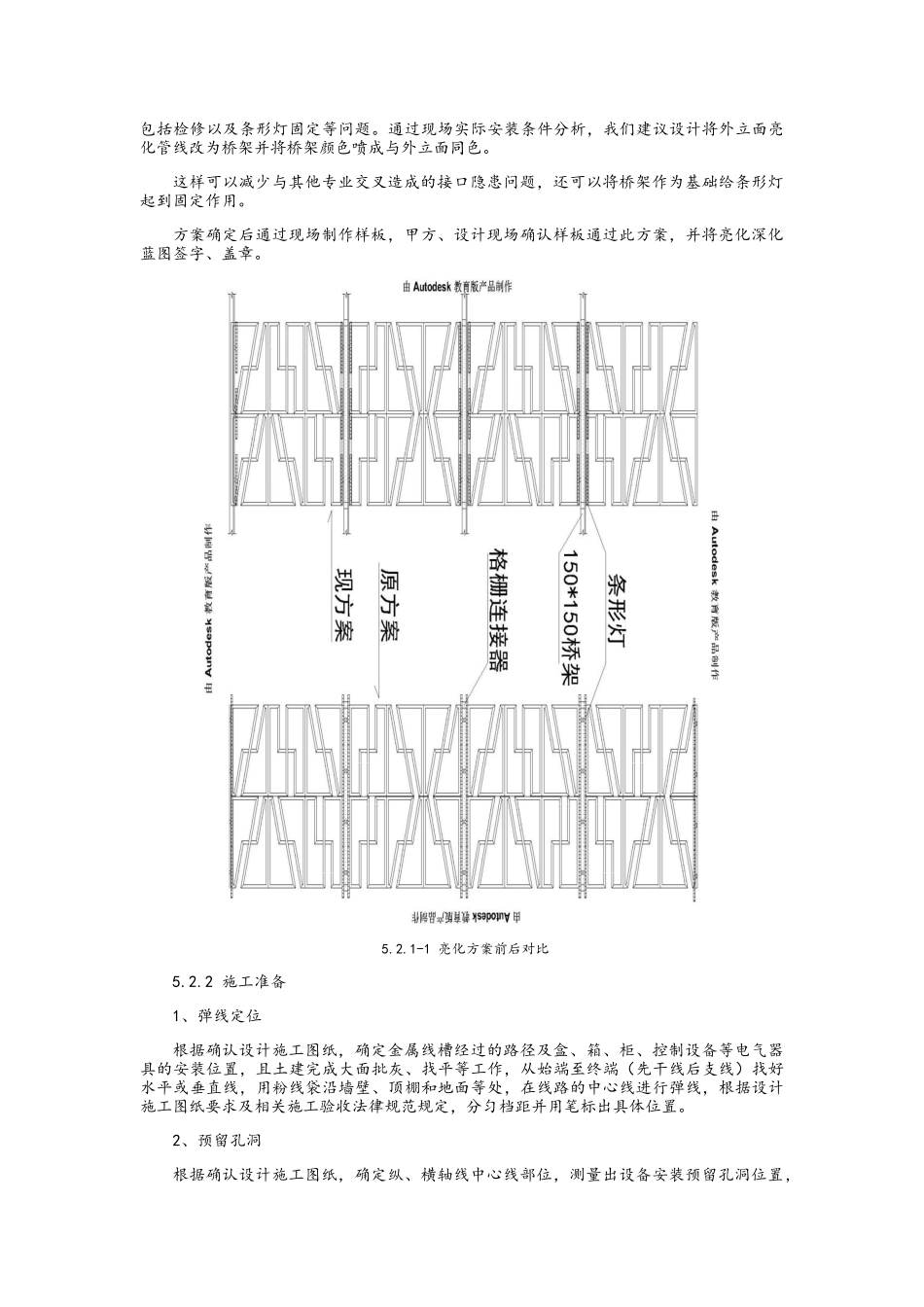

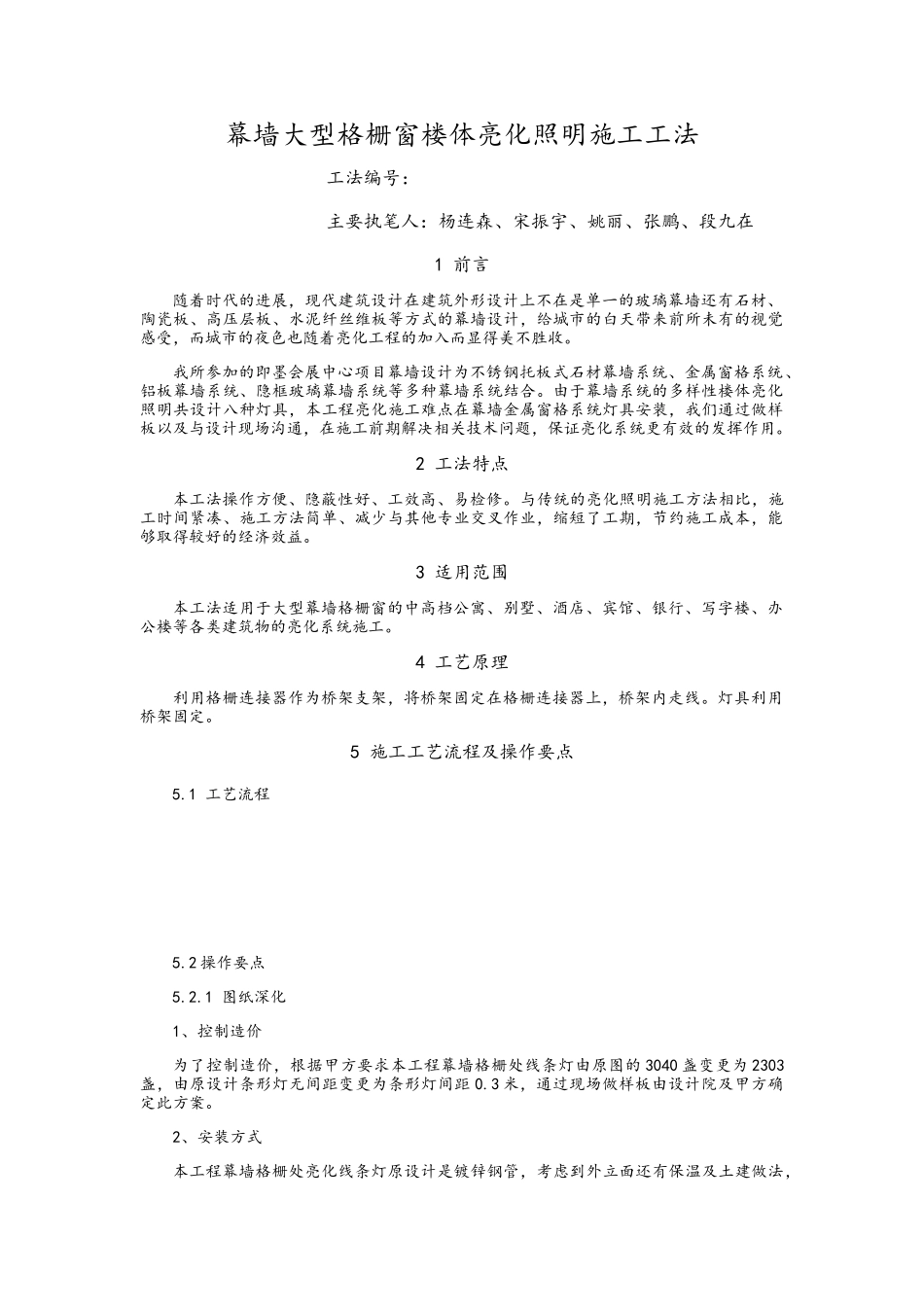

幕墙大型格栅窗楼体亮化照明施工工法工法编号：主要执笔人：杨连森、宋振宇、姚丽、张鹏、段九在1 前言随着时代的进展，现代建筑设计在建筑外形设计上不在是单一的玻璃幕墙还有石材、陶瓷板、高压层板、水泥纤丝维板等方式的幕墙设计，给城市的白天带来前所未有的视觉感受，而城市的夜色也随着亮化工程的加入而显得美不胜收。我所参加的即墨会展中心项目幕墙设计为不锈钢托板式石材幕墙系统、金属窗格系统、铝板幕墙系统、隐框玻璃幕墙系统等多种幕墙系统结合。由于幕墙系统的多样性楼体亮化照明共设计八种灯具，本工程亮化施工难点在幕墙金属窗格系统灯具安装，我们通过做样板以及与设计现场沟通，在施工前期解决相关技术问题，保证亮化系统更有效的发挥作用。2 工法特点本工法操作方便、隐蔽性好、工效高、易检修。与传统的亮化照明施工方法相比，施工时间紧凑、施工方法简单、减少与其他专业交叉作业，缩短了工期，节约施工成本，能够取得较好的经济效益。3 适用范围本工法适用于大型幕墙格栅窗的中高档公寓、别墅、酒店、宾馆、银行、写字楼、办公楼等各类建筑物的亮化系统施工。4 工艺原理利用格栅连接器作为桥架支架，将桥架固定在格栅连接器上，桥架内走线。灯具利用桥架固定。5 施工工艺流程及操作要点5.1 工艺流程5.2 操作要点5.2.1 图纸深化1、控制造价为了控制造价，根据甲方要求本工程幕墙格栅处线条灯由原图的 3040 盏变更为 2303盏，由原设计条形灯无间距变更为条形灯间距 0.3 米，通过现场做样板由设计院及甲方确定此方案。2、安装方式本工程幕墙格栅处亮化线条灯原设计是镀锌钢管，考虑到外立面还有保温及土建做法，包括检修以及条形灯固定等问题。通过现场实际安装条件分析，我们建议设计将外立面亮化管线改为桥架并将桥架颜色喷成与外立面同色。这样可以减少与其他专业交叉造成的接口隐患问题，还可以将桥架作为基础给条形灯起到固定作用。方案确定后通过现场制作样板，甲方、设计现场确认样板通过此方案，并将亮化深化蓝图签字、盖章。5.2.1-1 亮化方案前后对比5.2.2 施工准备1、弹线定位根据确认设计施工图纸，确定金属线槽经过的路径及盒、箱、柜、控制设备等电气器具的安装位置，且土建完成大面批灰、找平等工作，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，根据设计施工图纸要求及相关施工验收法律规范规定，分匀档距并用笔标出具体位置。2、...
