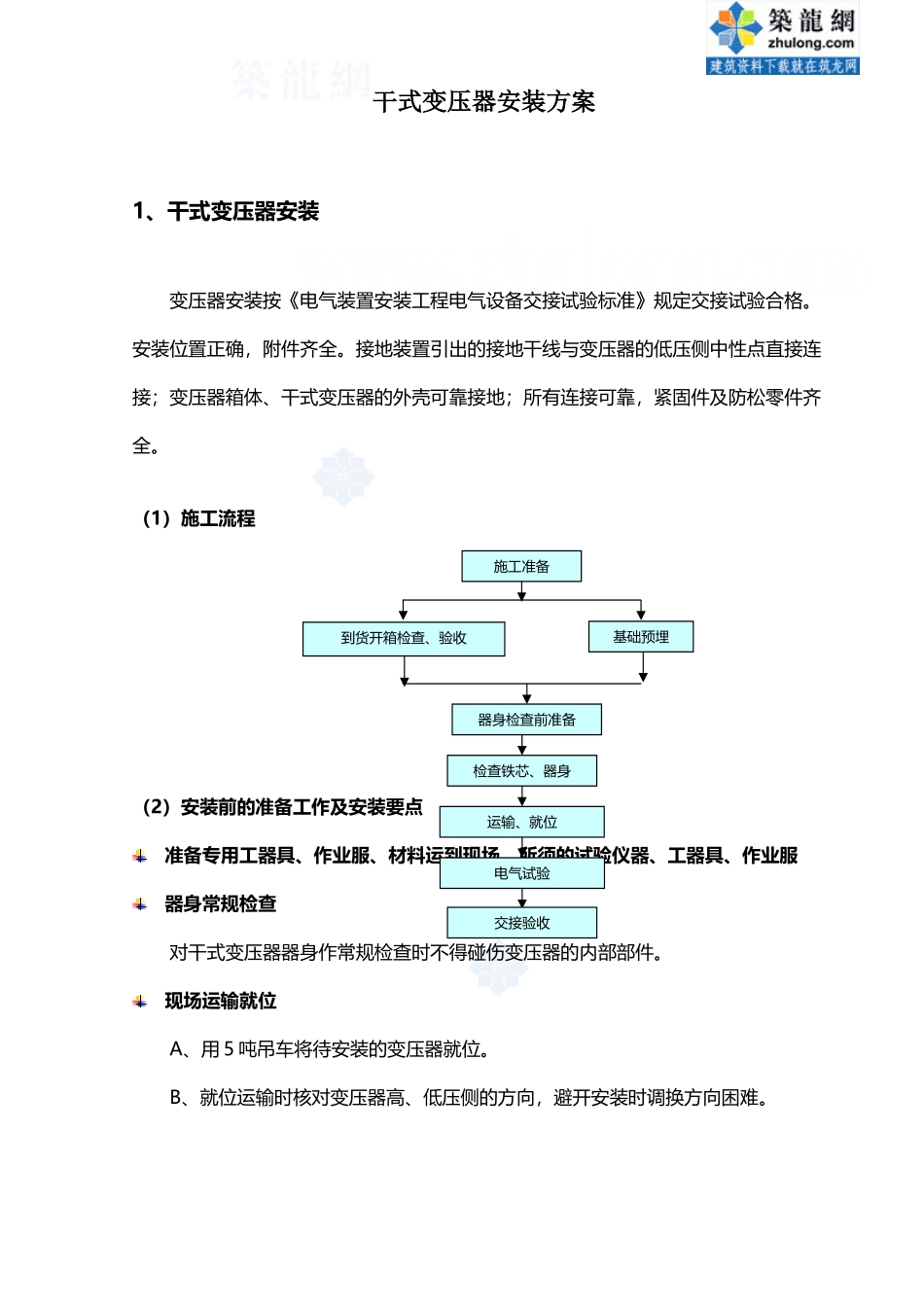

干式变压器安装方案(4 页)Good is good, but better carries it.精益求精，善益求善。干式变压器安装方案1、干式变压器安装变压器安装按《电气装置安装工程电气设备交接试验标准》规定交接试验合格。安装位置正确，附件齐全。接地装置引出的接地干线与变压器的低压侧中性点直接连接；变压器箱体、干式变压器的外壳可靠接地；所有连接可靠，紧固件及防松零件齐全。（1）施工流程（2）安装前的准备工作及安装要点准备专用工器具、作业服、材料运到现场，所须的试验仪器、工器具、作业服器身常规检查对干式变压器器身作常规检查时不得碰伤变压器的内部部件。现场运输就位A、用 5 吨吊车将待安装的变压器就位。B、就位运输时核对变压器高、低压侧的方向，避开安装时调换方向困难。交接验收电气试验运输、就位检查铁芯、器身器身检查前准备基础预埋到货开箱检查、验收施工准备C、待安装的变压器就位后，将其永久接地点与地可靠联接。并测试其接地点接地电阻值小于 4Ω。（3）变压器的装卸及运输运输线路、仓储由设备供应商负责车面卸车前的运输工作，并负责运至施工现场。我方负责变压器的车面卸车，利用 5 吨吊车直接将变压器卸放在临建封闭仓库就近处。变压器被卸车前，准备两块 50mm 厚的木方，长度与变压器包装箱尺寸相同，在通往封闭仓库仓储点的方向上先放置三根 1OOOmm 长 φ32 钢管，在把木方放在三根钢管所在的平面上。变压器卸车时，将变压器放在已准备好的木方上，再在变压器的前进方向上再放一根或两根钢管，利用人力向前水平推动变压器包装箱，注意变压器下的钢管被滚出来后要将其放在变压器前进方向处，这样，不断地推动，不断地放钢管，逐步将变压器移至封闭仓库适当位置。变压器就位后，在木板下方垫三块与钢管直径一样厚的木块，再将钢管抽出，检查变压器放置稳固。见下图所示： 变压器安装时，在变压器底座即木板下方放置三根与木块同厚的钢管，利用上述方法将变压器推出至封闭仓库门外的适当位置（吊车能起吊的位置），利用 5 吨吊车将变压器吊放在 5 吨汽车上（变压器放在汽车车箱内中央处），通过到厂房的临建道路将变压器运至厂房安装间，再利用厂房行车将变压器吊放在安装现场就近处。再利用上述同样的方法将变压器推至安装点现场。装卸作业A、变压器装卸时，防止由于卸载时车辆弹簧力的变化引起变压器倾斜。B、变压器在装卸和运输过程中，不发生冲击或严重振动。C、利用机械牵引时，牵引的着力点在变压...
