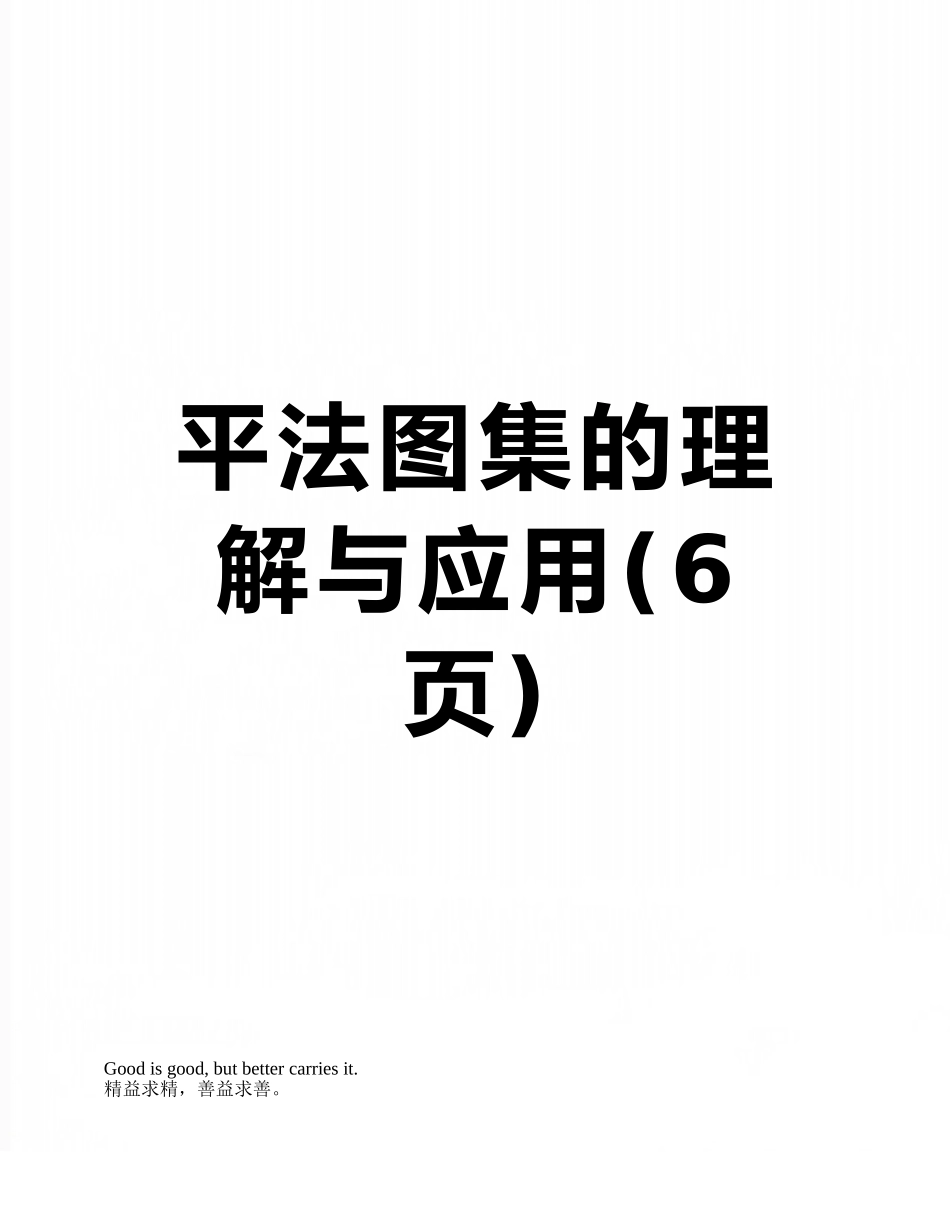

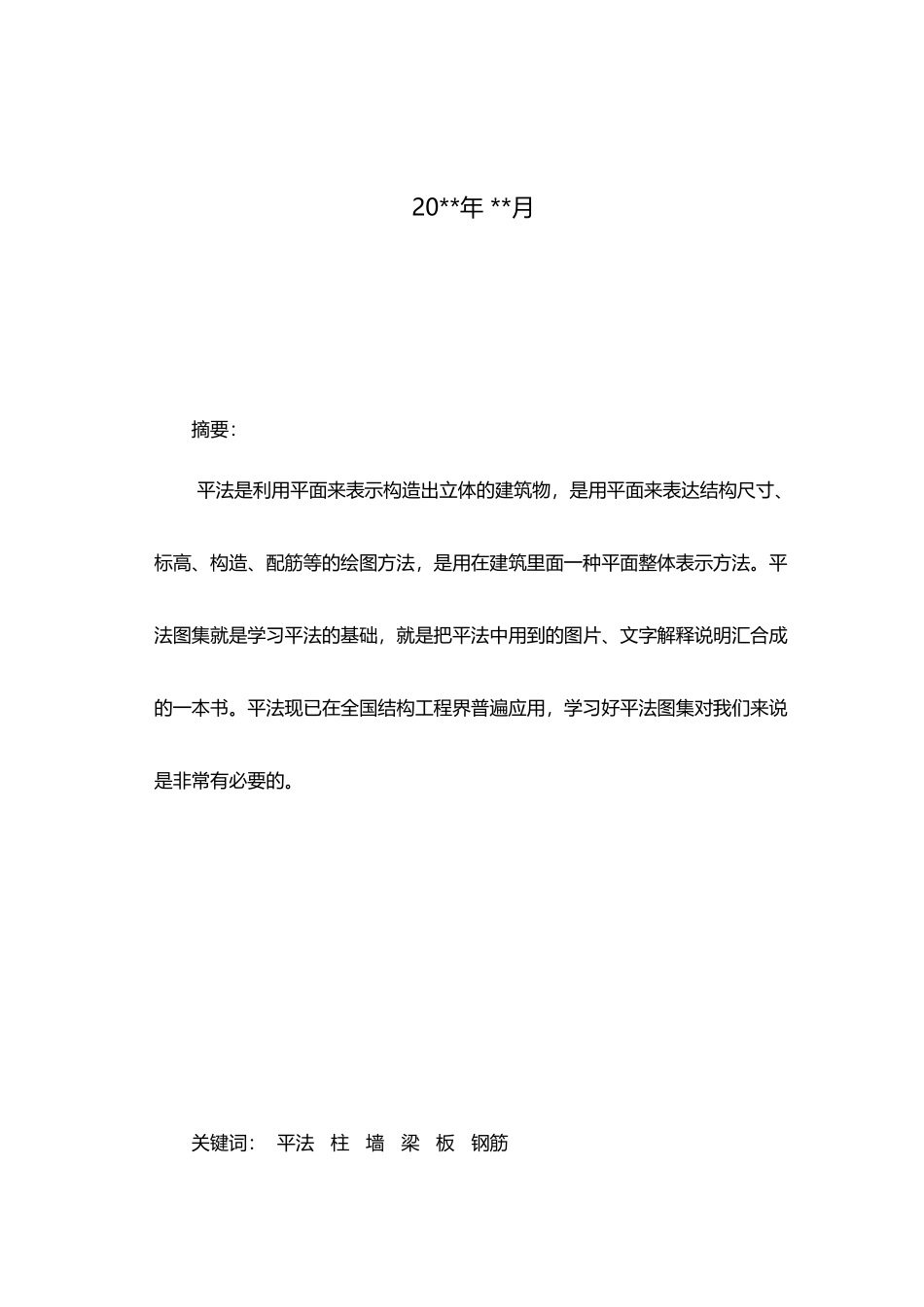

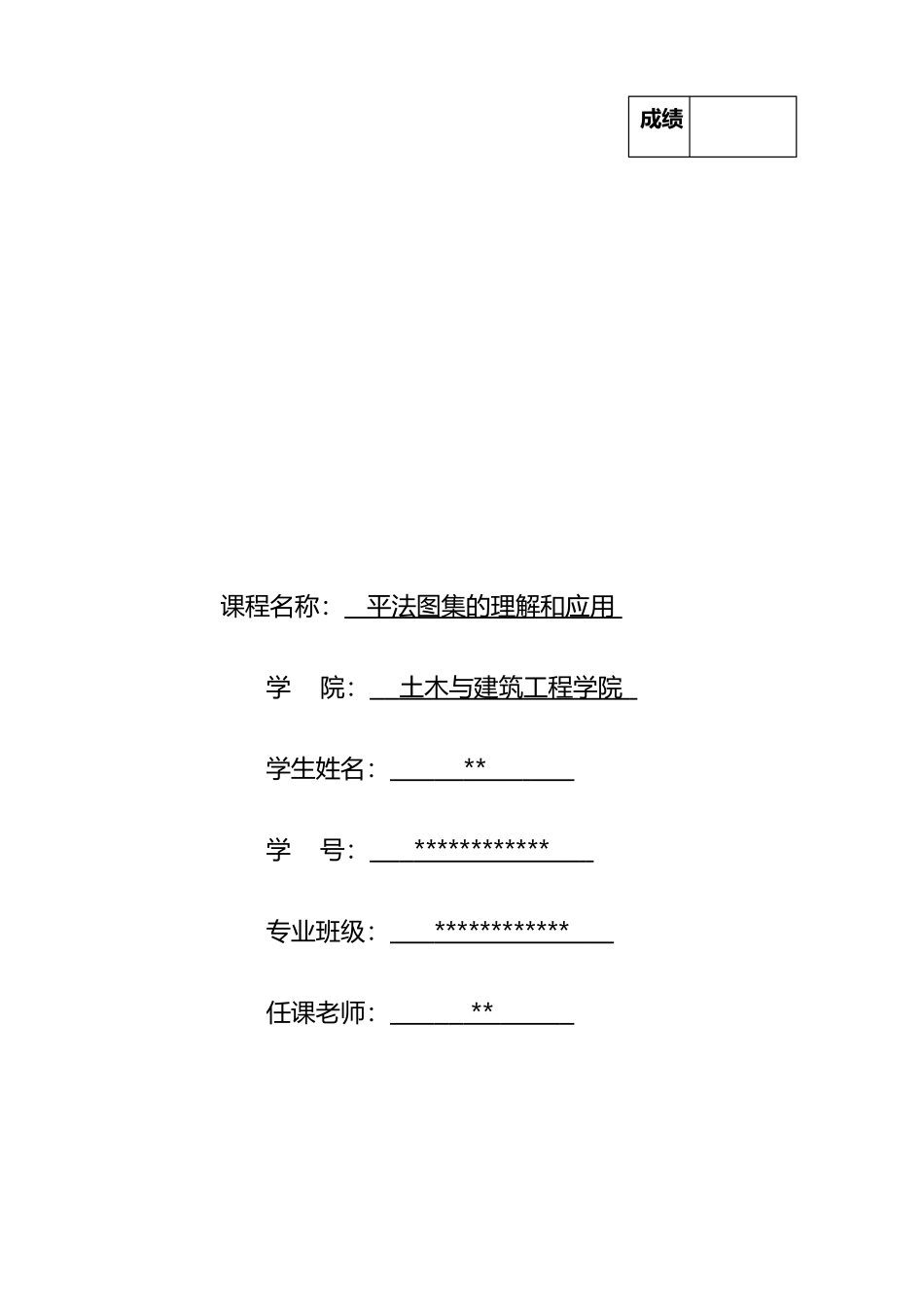

平法图集的理解与应用(6页)Good is good, but better carries it.精益求精，善益求善。 课程名称： 平法图集的理解和应用 学 院： 土木与建筑工程学院 学生姓名： ** 学 号： ************ 专业班级： ************ 任课老师： ** 成绩20**年 **月摘要： 平法是利用平面来表示构造出立体的建筑物，是用平面来表达结构尺寸、标高、构造、配筋等的绘图方法，是用在建筑里面一种平面整体表示方法。平法图集就是学习平法的基础，就是把平法中用到的图片、文字解释说明汇合成的一本书。平法现已在全国结构工程界普遍应用，学习好平法图集对我们来说是非常有必要的。 关键词： 平法 柱 墙 梁 板 钢筋 平法图集的标准构造详图是目前国内常用的较为成熟的构造作法，是设计施工、监理等人员与平法施工图配套使用的正式设计文件。学习平法图集应在理解的基础上， 与实际工作相结合进行分析和运用，才能够真正领悟平法的精髓 梁平法施工图系在梁平面布置图上采纳平面注写方式或截面注写方式表达 ，梁平面布置图应分别按梁的不同结构层（标准层）讲全部梁和与其相关联的柱 、墙、板一起采纳适当比例绘制，而对于轴线未居中的梁应标注其偏心定位尺寸。梁的平面注写方式包括集中标注和原位标注两部分。集中标注表达梁的通用数值，原位标注表达梁的特别数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。 梁集中标注的内容，有五项必注值及一项选注值，规定如下：梁编号、梁截面尺寸、梁箍筋（包括钢筋级别、直径、加密区与非加密区间距及肢数）、梁上部通长筋或架立筋（通长筋可为相同或不同直径采纳搭接连接、机械连接或焊接的钢筋）、梁侧面纵向构造钢筋或受扭钢筋配置五项为必注值，梁顶面标高高差为选注值。梁的上部纵筋在中间支座上“能通则通”，因为上部纵筋可以在跨中 1/3 跨度范围内进行连接。对于支座两边不同配筋值的上部纵筋，宜尽可能选用相同直径（不同根数），使其贯穿支座，避开支座两边不同直径的上部纵筋均在支座内锚固。对于以边柱、角柱为端支座的屋面框架梁，当能够满足配筋截面面积要求时，其梁的上部钢筋应尽可能只配置一层，以避开梁柱纵筋在柱顶处因层数过多、密度过大导致不方便施工和影响混凝土浇筑质量。为方便施工，凡框架梁的所有支座和非框架梁的中间支座上部纵筋的伸出长度在标准构造详图中统一取值为：第一排非通长筋及与跨中直径不...
