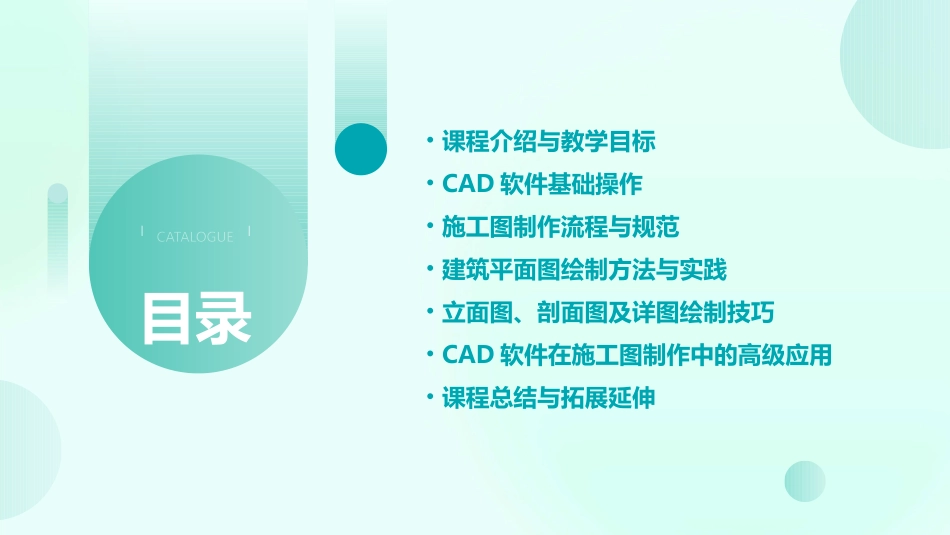

《施工图制作(CAD)》教案CATALOGUE目录•课程介绍与教学目标•CAD软件基础操作•施工图制作流程与规范•建筑平面图绘制方法与实践•立面图、剖面图及详图绘制技巧•CAD软件在施工图制作中的高级应用•课程总结与拓展延伸01课程介绍与教学目标CAD技术提高了设计效率，使设计师能够更专注于创意与创新。本课程旨在培养学生掌握专业施工图制作技能，满足行业对高素质人才的需求。现代社会对建筑设计行业的需求日益增长，掌握CAD技能成为必备能力。课程背景及意义掌握CAD软件的基本操作、命令和工具使用。知识目标能力目标素质目标能够独立完成建筑施工图的绘制，包括平面图、立面图、剖面图等。培养学生的空间思维能力、细致入微的观察力和团队合作精神。030201教学目标与要求课程内容及安排介绍CAD软件界面、基本命令和操作技巧。讲解建筑施工图的绘制规范、步骤和技巧，包括平面图、立面图、剖面图等。通过分析典型案例，引导学生进行实际操作练习，提高实战能力。回顾课程内容，解答学生疑问，巩固学习成果。CAD软件基础建筑施工图绘制实例分析与练习课程总结与答疑02CAD软件基础操作显示软件名称和当前文件名称。CAD软件界面介绍标题栏包含文件、编辑、视图、插入、格式、工具、窗口和帮助等菜单项。菜单栏提供常用命令的快捷方式，如新建、打开、保存、打印等。工具栏用于绘制图形的主要区域，可以显示多个视图或图层。绘图区域显示命令提示和输入命令的地方。命令行窗口显示当前光标位置、绘图比例、图层等信息。状态栏0102直线命令（Line）用于绘制直线段，可以通过指定起点和终点来创建直线。圆命令（Circle）用于绘制圆形，可以通过指定圆心和半径或直径来创建圆。矩形命令（Rectan…用于绘制矩形，可以通过指定对角线上的两个点来创建矩形。偏移命令（Offset）用于创建与已有对象平行且等距的新对象。修剪命令（Trim）用于修剪多余的部分，使图形更加整洁。030405基本命令与操作技巧图层相当于透明的纸张，可以在其上绘制图形，不同的图层可以叠加显示。图层概念可以设置图层的名称、颜色、线型、线宽等属性，以便更好地组织和管理图形。图层设置可以通过图层管理器对图层进行新建、删除、重命名、冻结、解冻等操作，以控制图形的显示和编辑。图层管理图层设置与管理03施工图制作流程与规范收集项目相关资料，明确设计任务和要求，熟悉相关规范和标准。前期准备对完成的施工图进行自审、互审和专审，确保图纸符合规范要求，满足施工需要。图纸审查根据设计任务书，进行方案构思和初步设计，绘制草图或初步图纸。初步设计在初步设计基础上，进行详细设计和优化，完善图纸内容和细节。深化设计根据深化设计图纸，运用CAD软件进行施工图的绘制，包括平面图、立面图、剖面图、详图等。施工图绘制0201030405施工图制作流程梳理建筑设计规范结构设计规范给排水设计规范电气设计规范施工图设计规范解读01020304遵循国家建筑设计规范，确保建筑物的安全性、适用性和经济性。依据国家结构设计规范，保证结构的安全性和稳定性，满足承载力和变形要求。遵循国家给排水设计规范，确保给水、排水系统的正常运行和卫生安全。依据国家电气设计规范，保障电气系统的安全、可靠和经济运行。图纸表达不清规范理解不足设计深度不够协作配合不畅常见问题及解决方案提高绘图技能，加强图纸表达的准确性和清晰度，采用标准图例和符号。加强设计前期的调研和分析，提高设计深度和精细化程度，减少后期变更。加强对规范的学习和理解，掌握规范的精髓和要点，避免误解和误用。加强团队协作和沟通，明确各自职责和任务，确保工作顺利进行。04建筑平面图绘制方法与实践添加标注和文字使用标注和文字命令，添加尺寸标注、房间名称等必要信息。绘制门窗在墙体上绘制门窗，使用块命令定义门窗图块，插入到相应位置。绘制墙体使用多线命令绘制墙体，注意墙体的厚度和位置。设置绘图环境启动CAD软件，设置图层、线型、颜色等绘图环境参数。绘制轴网根据建筑尺寸和定位，使用直线命令绘制轴网，确定建筑物的位置和大小。建筑平面图绘制步骤详解熟练掌握CAD常用快捷键，可以快速执行命令，提高绘图速度。使用快...
