广播系统安装工艺VIP专享

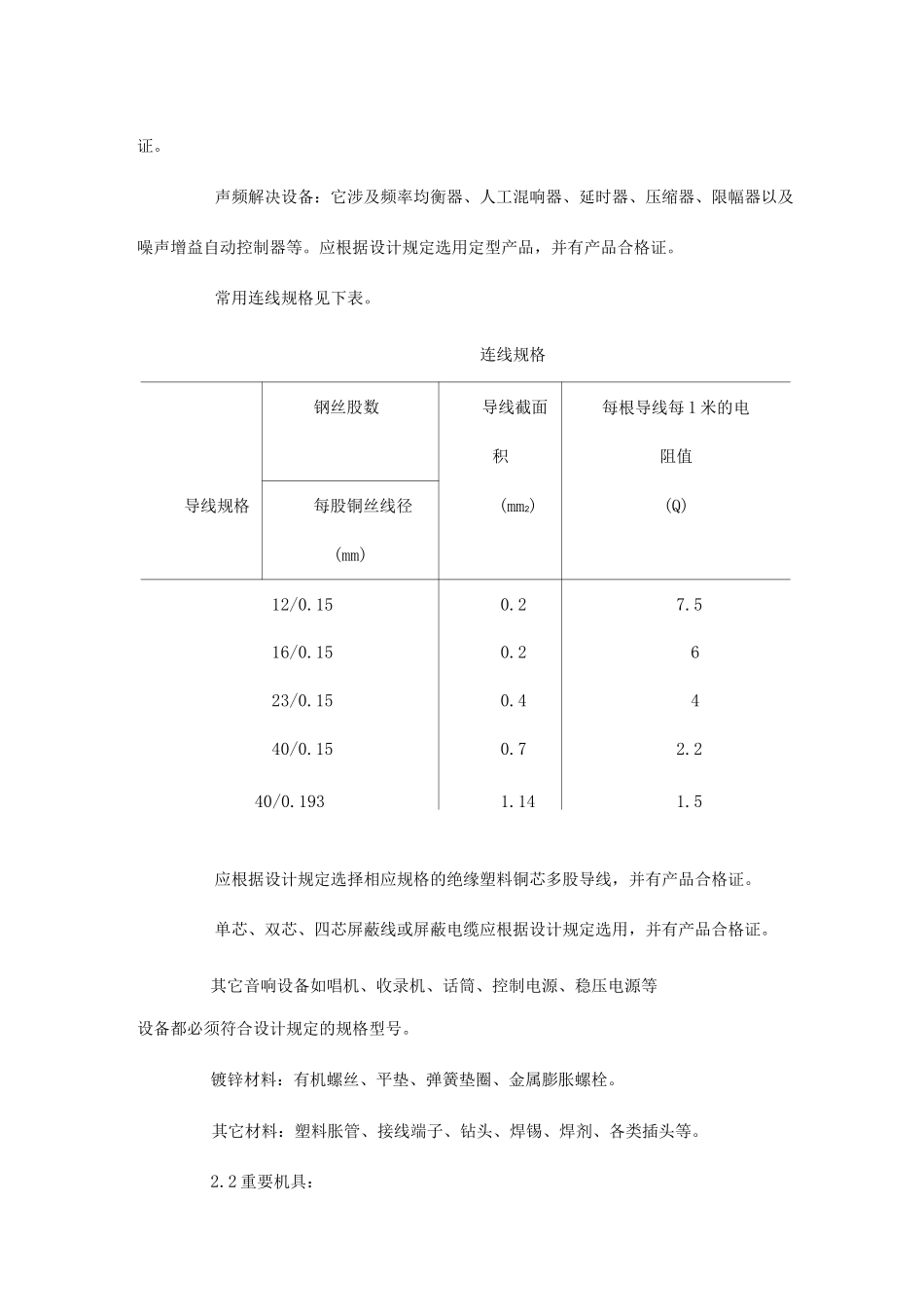

广播系统安装1 范围本工艺标准合用于建筑物内的广播系统安装工程。2 施工准备2.1 材料设备规定：2. 1. 1 喇叭（扬声器）：有电动式、静电式、电磁式和离子式等多种。其中电动式扬声器应用最广，它又分纸盒扬声器和号筒扬声器两种。选用时应根据设计规定的规格型号，注意标称功率和阻抗等参数，并有产品合格证。声箱：它涉及喇叭（扬声器）、箱体、护罩等附件，是定型产品，选用时应符合设计规定的规格型号，并有产品合格证。线间变压器（输送变压器）。它用于扩音机与扬声器之间进行阻抗变换，扩音机输出端为高阻抗输出，扬声器端为低阻抗匹配。选用时应符合设计规定的规格型号，并有产品合格证。分线箱、端子箱：干路与支路分线路之用，箱体采纳定型产品。并附有产品合格证。控制器：控制音量大小的装置，应选用定型产品，并有产品合格证。外接插座：为广播专用插座，采纳定型产品并附有产品合格证。扩音机：它是扩声系统主机，应根据扩声系统的音质标准和所需容量选择相应等级和规格的产品。根据设计规定进行选择，并有产品合格证。增音机：前级增音机又称调音盘，应根据设计规定选用定型产品，并有产品合格证。声频解决设备：它涉及频率均衡器、人工混响器、延时器、压缩器、限幅器以及噪声增益自动控制器等。应根据设计规定选用定型产品，并有产品合格证。常用连线规格见下表。连线规格钢丝股数导线截面每根导线每 1 米的电积阻值导线规格每股铜丝线径(mm2)(Q)(mm)12/0.150.27.516/0.150.2623/0.150.4440/0.150.72.240/0.1931.141.5应根据设计规定选择相应规格的绝缘塑料铜芯多股导线，并有产品合格证。单芯、双芯、四芯屏蔽线或屏蔽电缆应根据设计规定选用，并有产品合格证。其它音响设备如唱机、收录机、话筒、控制电源、稳压电源等设备都必须符合设计规定的规格型号。镀锌材料：有机螺丝、平垫、弹簧垫圈、金属膨胀螺栓。其它材料：塑料胀管、接线端子、钻头、焊锡、焊剂、各类插头等。2.2 重要机具：手电钻、冲击钻、克丝钳子、剥线钳、电工刀、一字改锥、十字改锥、尖嘴钳、偏钳。万用表、工具袋、水平尺、拉线、线坠2.3 作业条件：广播系统的管线、盒、箱均已敷设完毕。2.3.2 土建装修及浆活所有完毕。大型机柜的基础槽钢设立完毕。吊顶的喇叭预留孔按实际尺寸已经留好。3 操作工艺3. 1 工艺流程：控制电源|^筒扬声器 1 7~~|~~-控制器 ―-| 端子箱 | -扩音机-一音一机~外接插座I 收录机R 机3.2 广播喇叭安装：如...
