Revit培训教程VIP免费

Revit培训教程_第1页
1/27

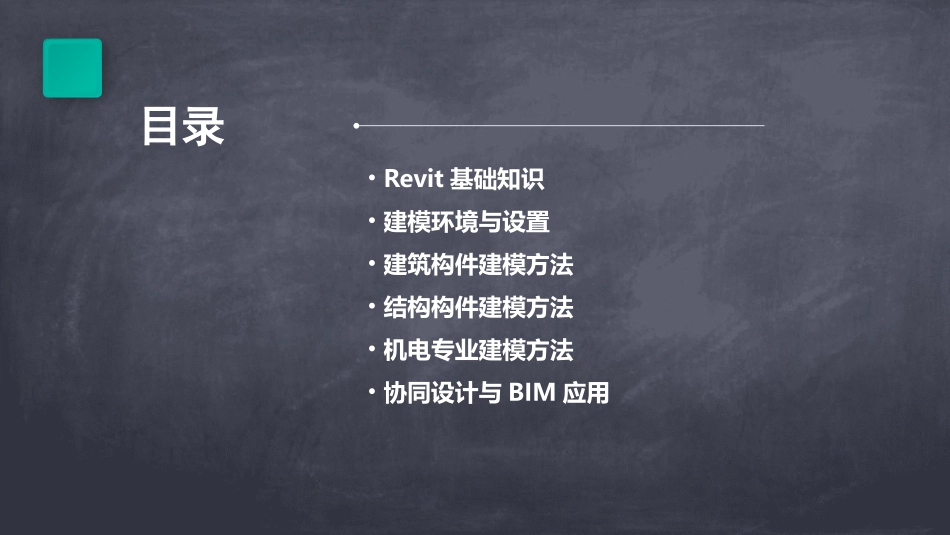

Revit培训教程_第2页
2/27

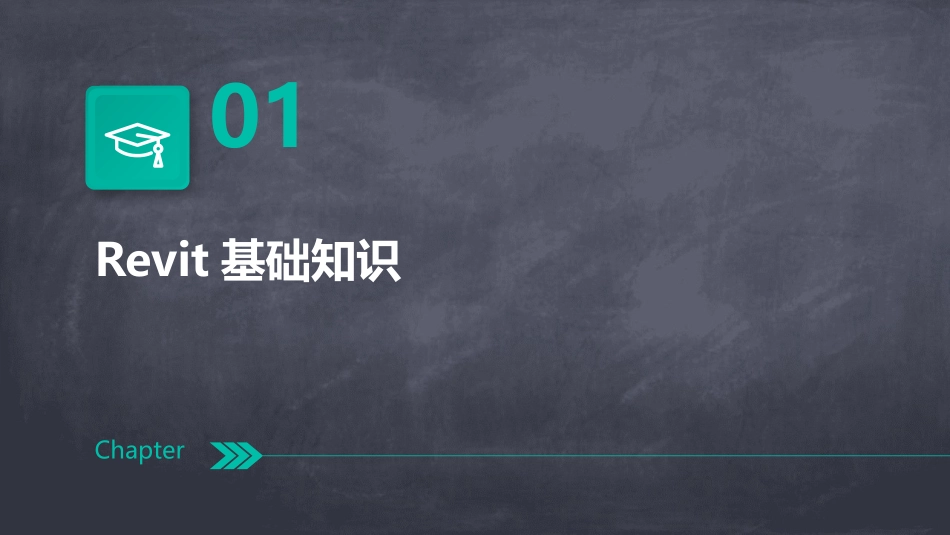

Revit培训教程_第3页
3/27
Revit培训教程目录•Revit基础知识•建模环境与设置•建筑构件建模方法•结构构件建模方法•机电专业建模方法•协同设计与BIM应用01Revit基础知识ChapterRevit是Autodesk公司推出的一款BIM(建筑信息模型)设计软件,广泛应用于建筑设计、结构设计、机电设计等领域。Revit支持多专业协同设计,能够实现建筑、结构、机电等各专业之间的信息共享和协同工作。Revit具有强大的建模功能,能够创建高质量的3D建筑模型,并支持从设计到施工的全程数字化管理。Revit软件简介菜单栏包含了Revit的所有命令和功能,可以通过菜单栏访问各种工具和设置。属性栏用于显示和编辑当前选中对象的属性信息,如尺寸、材质、样式等。视图控制栏用于控制视图的显示方式和视觉效果,如缩放、旋转、平移等。Revit界面包括菜单栏、工具栏、属性栏、项目浏览器、视图控制栏等部分。工具栏提供了常用命令的快捷方式,方便用户快速调用相关功能。项目浏览器用于管理项目中的文件和数据,包括楼层、房间、门窗、家具等。010203040506Revit界面及功能介绍族(Family)参数(Parameter)参照平面(ReferenceP…标高(Level)实例(Instance)类型(Type)Revit中的基本元素,代表一类具有相同参数和属性的对象,如门、窗、墙等。族的具体实例,具有特定的尺寸、材质和其他属性。类型在项目中的具体应用,每个实例都有其独特的参数和属性值。用于定义族或类型属性的变量,可以分为类型参数和实例参数。用于定位和约束元素的虚拟平面,可以作为其他元素的参照基准。用于定义建筑物各层高度的参照基准,通常与楼层对应。基本术语和概念解析02建模环境与设置Chapter打开Revit软件,选择“新建项目”开始创建一个新的Revit模型。在弹出的对话框中选择合适的项目模板,根据实际需要选择合适的度量单位和项目信息。设置项目参数,包括项目名称、位置、描述等,以便更好地管理和识别项目。创建新项目与设置参数掌握不同视图类型的特点和用途,如平面视图、立面视图、三维视图等。学习如何设置视图的显示选项,如可见性、详细程度、颜色方案等,以便更好地呈现模型效果。熟悉视图控制栏,包括缩放、平移、旋转等操作,以便更好地查看和编辑模型。视图控制及显示选项了解图层管理的重要性,学习如何创建、重命名、删除图层等操作。掌握图层属性的设置方法,包括颜色、线型、线宽等,以便更好地组织和管理模型元素。学习如何使用过滤器功能,根据特定条件对图层进行筛选和显示,提高建模效率。图层管理与属性设置03建筑构件建模方法Chapter选择合适的墙体类型,设置墙体高度、厚度及定位线,绘制墙体轮廓并调整其位置。墙体创建楼板创建屋顶创建确定楼层高度和楼板厚度,选择合适的楼板类型进行绘制,调整楼板边缘和坡度。根据建筑屋顶形式选择合适的屋顶类型,设置屋顶高度和坡度,绘制屋顶轮廓并调整其位置。030201墙体、楼板、屋顶等建筑元素创建在墙体上选择合适的位置添加门窗,设置门窗类型和尺寸,调整门窗位置和开启方向。门窗添加确定楼梯位置和类型,设置楼梯踏步高度和宽度,绘制楼梯轮廓并调整其位置。楼梯添加根据需要在模型中添加栏杆、扶手、坡道等细部构件,完善建筑细节。其他细部构件添加门窗、楼梯等细部构件添加家具、设备布置及调整家具布置选择合适的家具类型,将其放置在模型中合适的位置,调整家具方向和位置。设备布置根据需要在模型中添加各种设备,如灯具、空调等,设置设备参数和连接方式。调整和优化对模型中的家具、设备等进行调整和优化,确保它们符合设计要求并满足使用功能。04结构构件建模方法Chapter01020304首先根据建筑平面图创建轴网,确定主要轴线及其间距。建立轴网在轴网上布置柱网,注意柱的定位和偏移。布置柱网根据结构图纸在柱间创建梁,设置梁的截面尺寸和类型。创建梁确保梁柱连接正确,调整梁的高度和偏移以满足设计要求。调整梁柱关系梁柱体系建立及调整为悬挑楼板添加边缘构件,如梁、墙等,以增强其结构性能。在楼板上创建洞口,可以设置洞口的形状、大小和位置。根据建筑平面图创建楼板,设置楼板的厚度和材质。对于悬挑部分,可以通过调整楼板的边界和偏移来实现。楼板...
