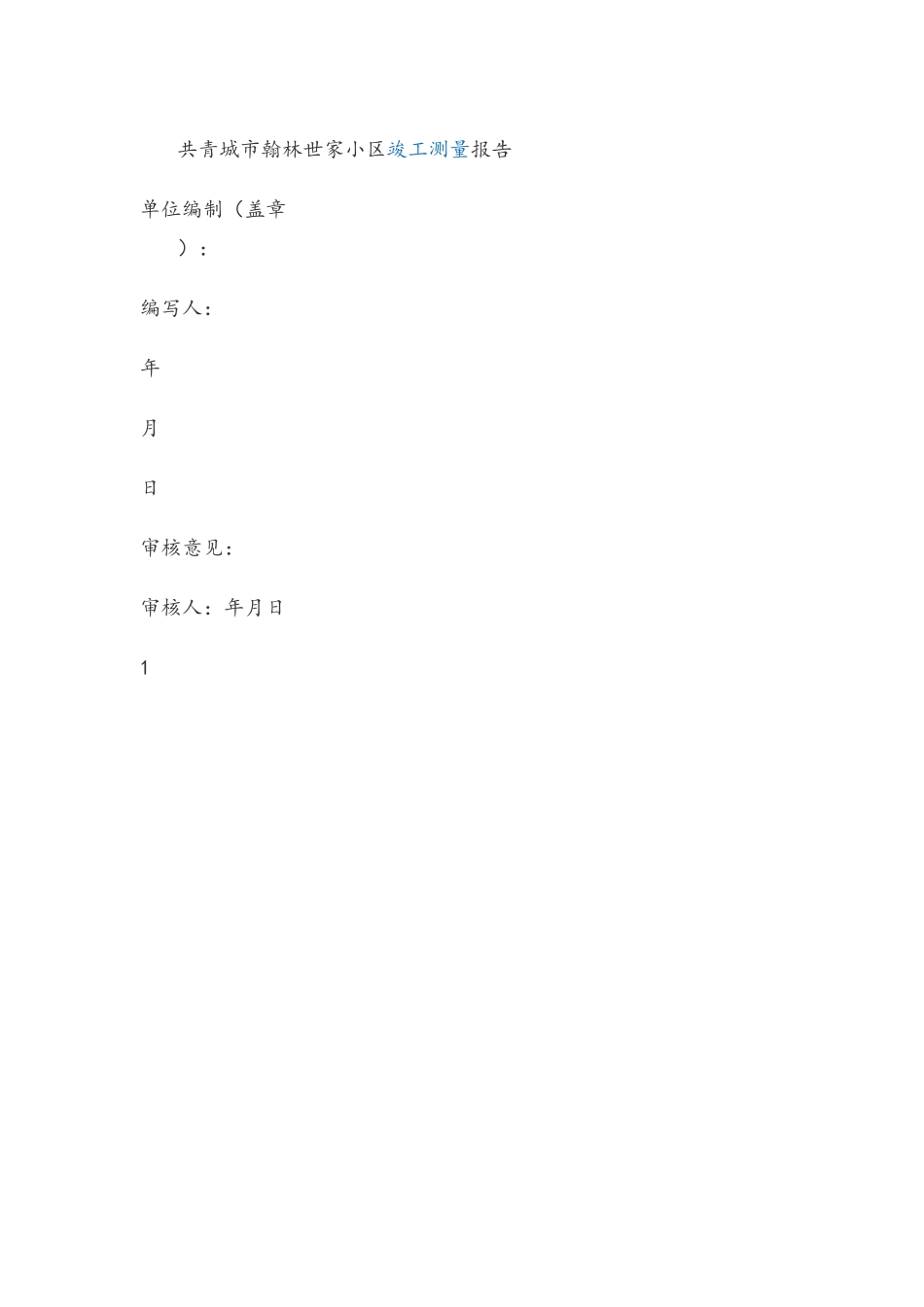

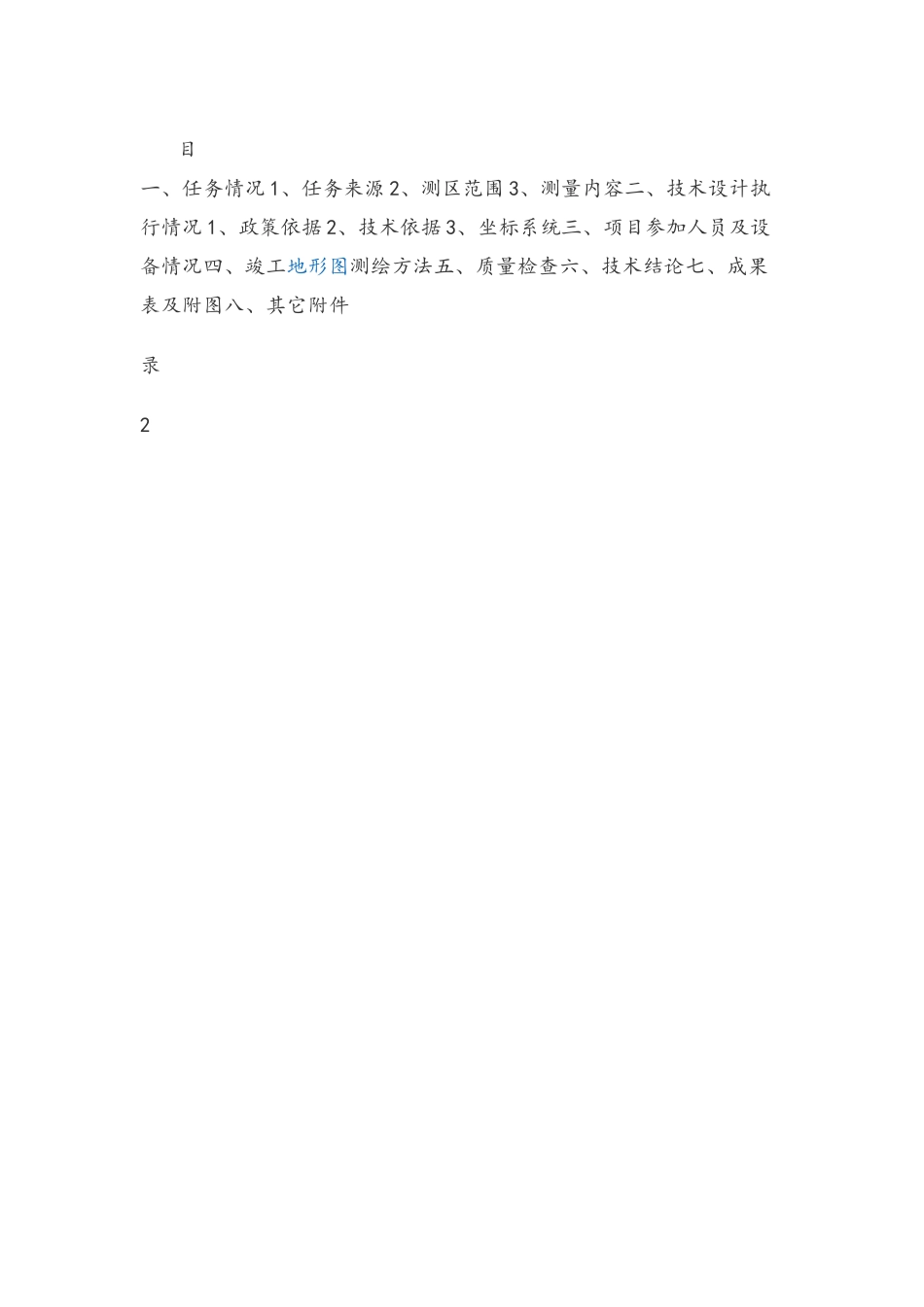

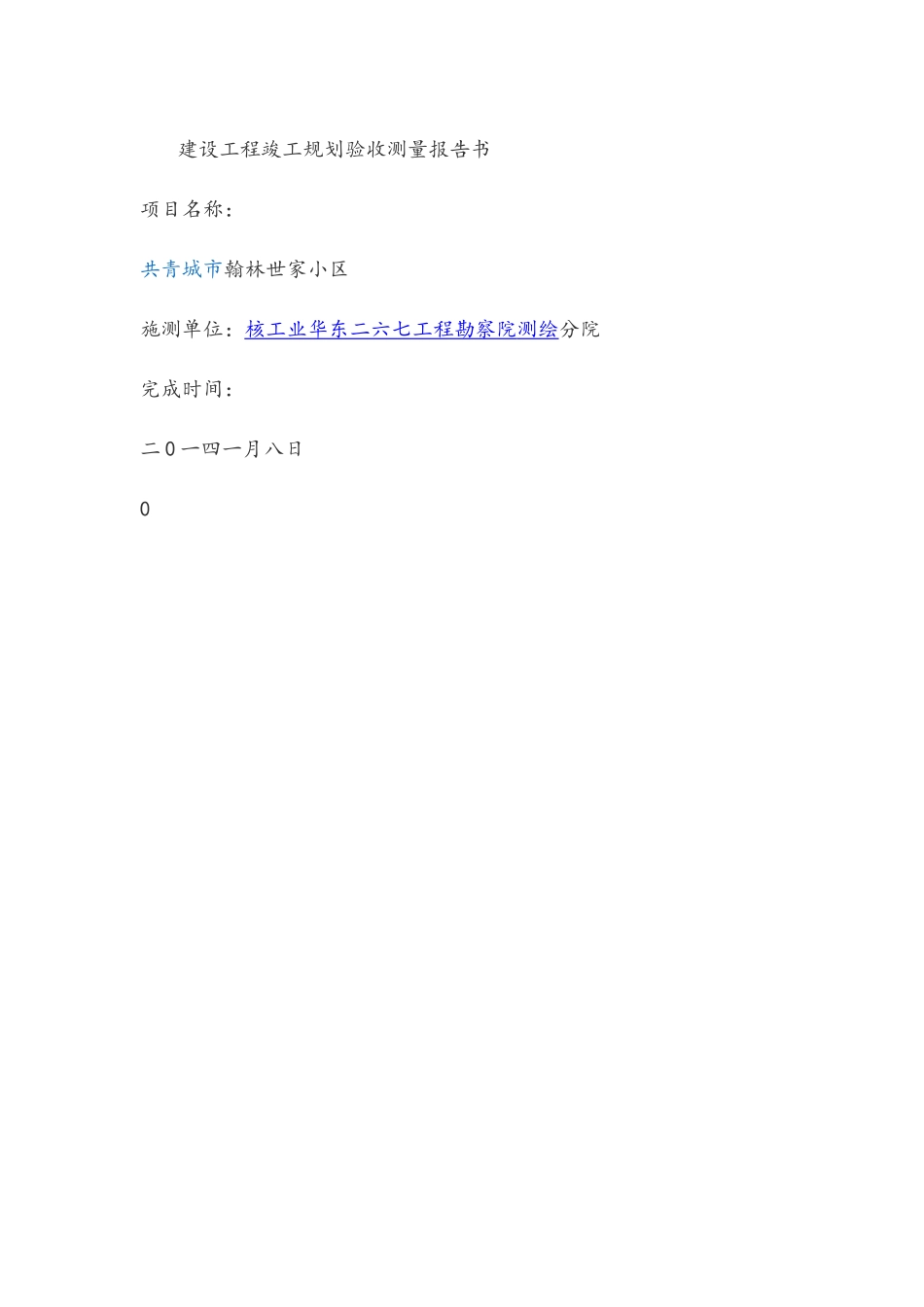

建设工程竣工规划验收测量报告书项目名称：共青城市翰林世家小区施测单位：核工业华东二六七工程勘察院 测绘 分院完成时间：二 0 一四一月八日0共青城市翰林世家小区竣工测量报告单位编制（盖章）：编写人：年月日审核意见：审核人：年月日1目一、任务情况 1、任务来源 2、测区范围 3、测量内容二、技术设计执行情况 1、政策依据 2、技术依据 3、坐标系统三、项目参加人员及设备情况四、竣工地形图测绘方法五、质量检查六、技术结论七、成果表及附图八、其它附件录2共青城翰林世家竣工测量报告一、任务情况 1、任务来源受江西省共青忠茂实业有限公司的委托，我院承担本工程的竣工测量任务。根据工期要求，我院派遣专业测绘技术人员于 2025 年 12 月 27 日开始进住测区工作，2025 年 1 月 6 日完成了 1：500 数字化竣施工场地形图测量工作。本次竣工测量主要进行现状图测绘。2、测区范围共青城市翰林世家小区，北靠文化街，南邻规划路，东至文化街。本次测区范围为共青城市规划局批准的翰林世家规划建设用地红线范围内整个小区。3、测量内容本次竣工验收内容包括：建设用地范围、建筑物、构筑物、绿地、道路等的平面位置、尺寸、标高、面积；建筑性质、建筑层数及每层面积、建筑物退让界线、道路红线、绿线、高压走廊、建筑间距、围墙长度和高度；出入口、停车场、公共场所、公用设施位置及面积。二、技术设计执行情况 1、政策依据 1.1《中华人民共和国城乡规划法》 ；1.2《江西省城乡规划条例》 ；1.3《江西省建设工程竣工规划核实管理规定》（试行）；2、技术依据32.1 《工程测量法律规范》 GB50026－2025；2.2《1：500、1：1000、1：2000 地形图图式》GB/T20257.1-2025；2.3《全球定位系统（GPS）测量法律规范》 （GB/T18314-2025）；2.4《房产测量法律规范》（GB/T17986.2-2000）；2.5《地形图测量技术规定》院部技术规定；3、坐标系统 3.1 坐标系统：1980 西安坐标系，中央之午线为 115度 30 分；3.2 高程系统：1985 国家高程基准。3.3 成图比例：成图比例尺为 1:500。三、项目参加人员及设备情况本次竣工测量中，有我院1 名中级测绘工程师带队，5 名测量技术人员参加完成此次测量任务。此次测量使用的仪器设备如下：1、平面控制测量使用中海达 V8 双频GPS 接收机。2、高程测量使用瑞得 RTS-800 型全站仪。3、细部数据采集使用瑞得 RTS-800 型全站仪。4、地物点相关间距勘丈采纳测距仪和50...
