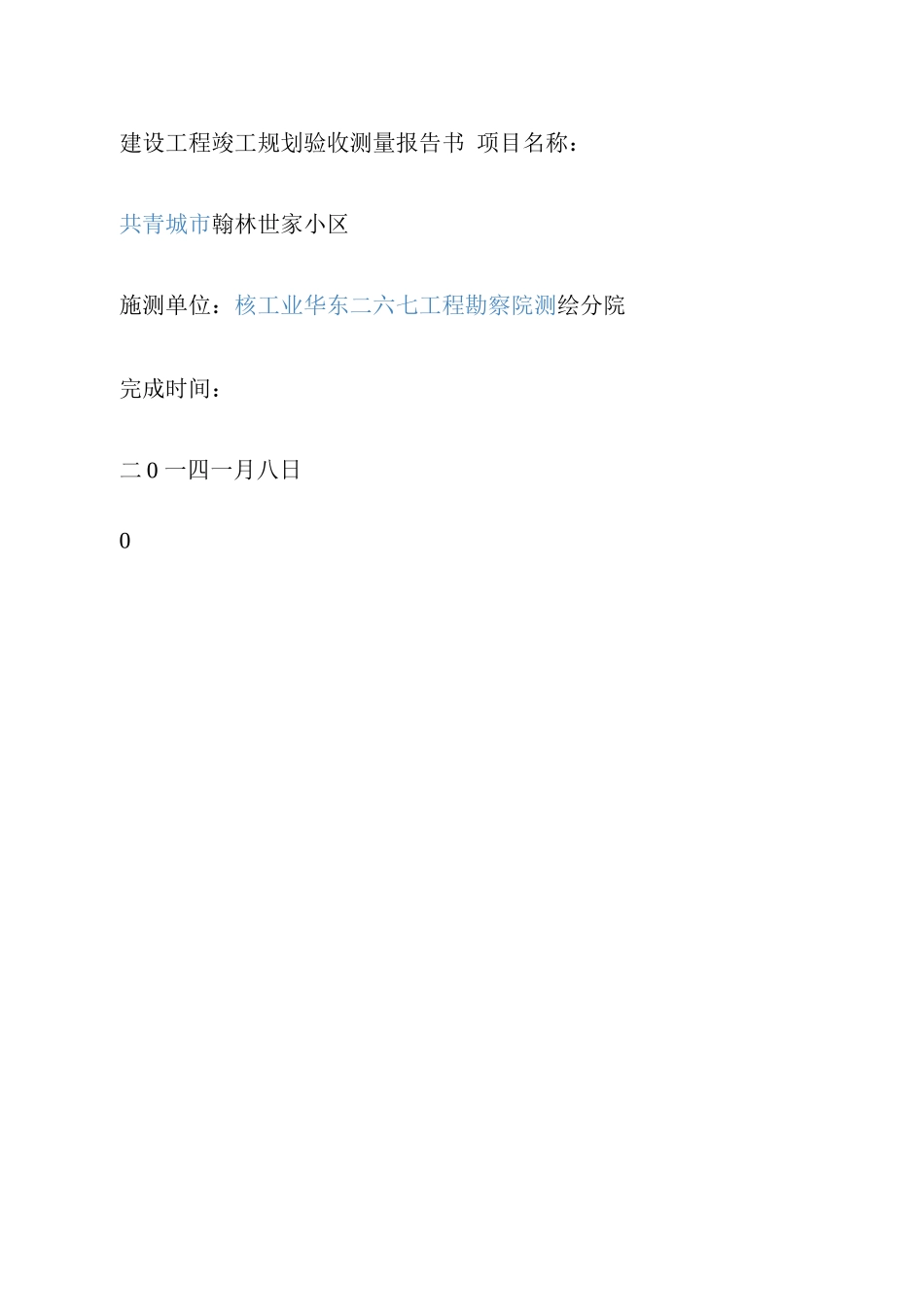

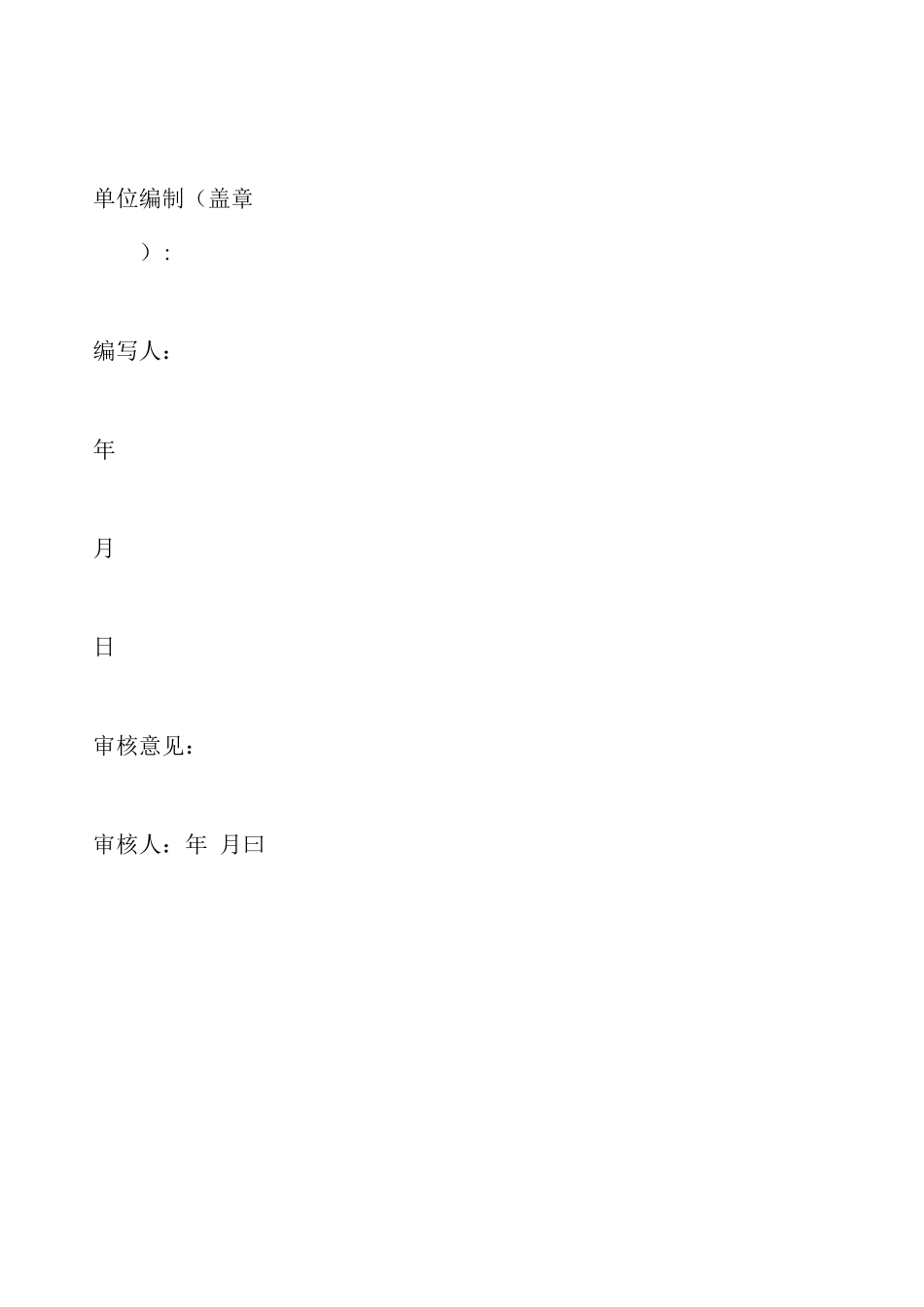

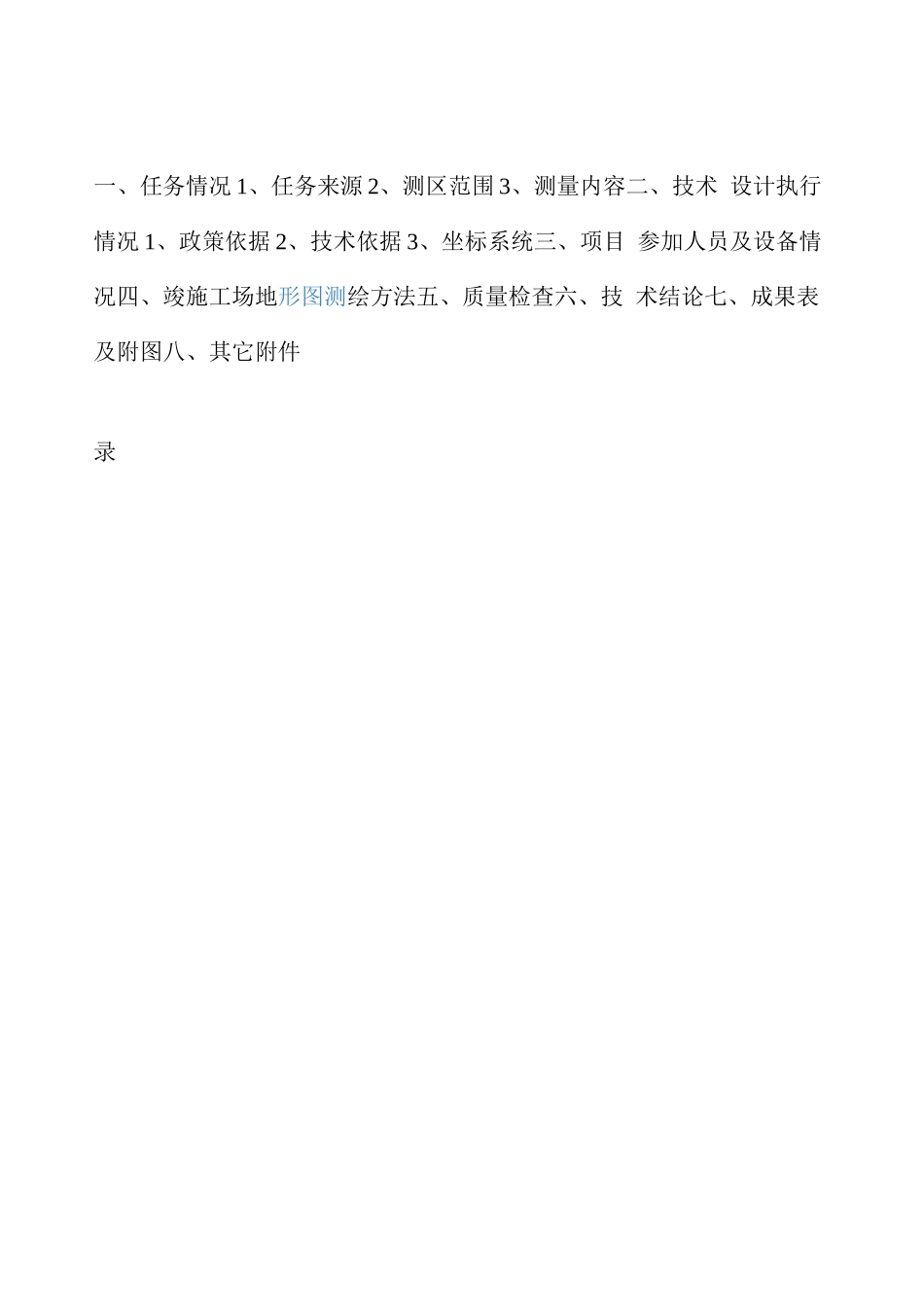

建设工程竣工规划验收测量报告书 项目名称：共青城市翰林世家小区施测单位：核工业华东二六七工程勘察院测绘分院完成时间：二 0 一四一月八日0单位编制（盖章）:编写人：年月日审核意见：审核人：年 月曰一、任务情况 1、任务来源 2、测区范围 3、测量内容二、技术 设计执行情况 1、政策依据 2、技术依据 3、坐标系统三、项目 参加人员及设备情况四、竣施工场地形图测绘方法五、质量检查六、技 术结论七、成果表及附图八、其它附件录共青城翰林世家竣工测量报告一、任务情况 1、任务来源 受江西省共青忠茂实业有限公司的委托， 我院承担本工程的竣工测量任务。根据工期要求，我院派遣专业测绘 技术人员于 2025 年 12 月 27 日开始进住测区工作，2025 年 1 月 6 日完成了 1： 5 数字化竣施工场地形图测量工作。本次竣工测量主要进 行现状图测绘。2、测区范围共青城市翰林世家小区，北靠文化街， 南邻规划路，东至文化街。本次测区范围为共青城市规划局批准的翰 林世家规划建设用地红线范围内整个小区。3、测量内容 本次竣工验 收内容包括：建设用地范围、建筑物、构筑物、绿地、道路等的平面 位置、尺寸、标高、面积；建筑性质、建筑层数及每层面积、建筑物 退让界线、道路红线、绿线、高压走廊、建筑间距、围墙长 度和高度; 出入、停车场、公共场所、公用设施位置及面积。二、技术设计执 行情况 1、政策依据 1.1《中华人民共和国城乡规划法》；1.2《江西 省城乡规划条例》；1.3《江西省建设工程竣工规划核实管理规定》（试 行）；2、技术依据2.1《工程测量法律规范》GB 526-27； 2.2《1： 5、1： 10、1：20 地形图图式》GB/T20257.1-27； 2.3《全球定位系统(GPS)测量法律规范》(GB/T18314.29) ； 2.4《房产测量法律规范》(GB/T17986.2-20) ； 2.5《地形图测量技术规定》院部技术规定；3、坐标系统 3.1 坐标系统：1980 西安坐标系，中央之午线为 115 度 30 分；3.2 高程系统：1985 国家高程基准。3.3 成图比例：成图比例尺 为1:5。三、项目参加人员及设备情况本次竣工测量中，有我院 1 名中级测绘工程师带队，5 名测量技术人员参加完成此次测量任务。此次测量使用的仪器设备如下：1、平面控制测量使用中海达 V8 双频 GPS 接收机。2、高程测量使用瑞得 RTS-8 型全站仪。3、细部数 据采集使用瑞得 RTS-8 型全站仪。4、地物点相关间距勘丈采纳测 距仪和 50m钢卷尺。5...
