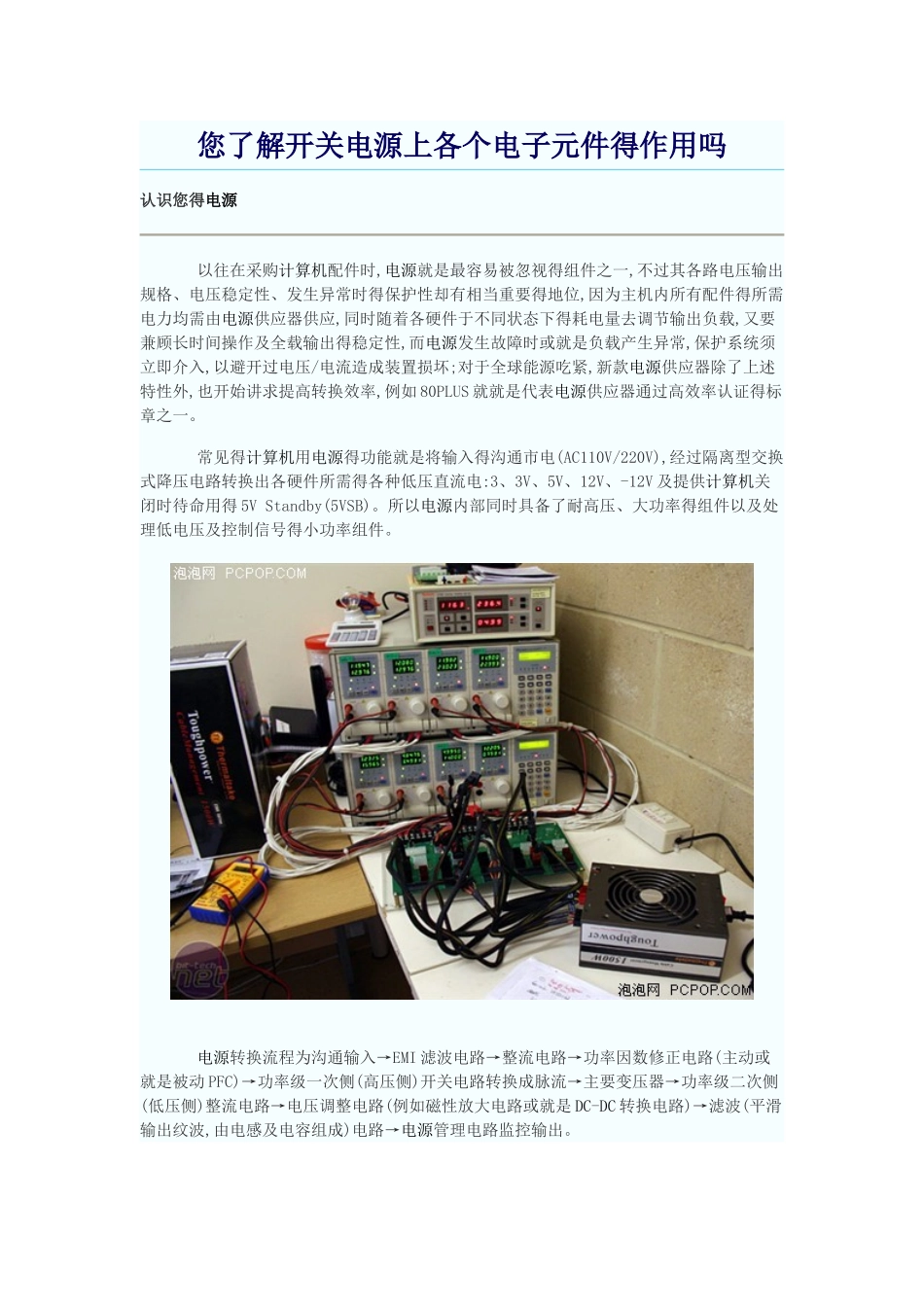

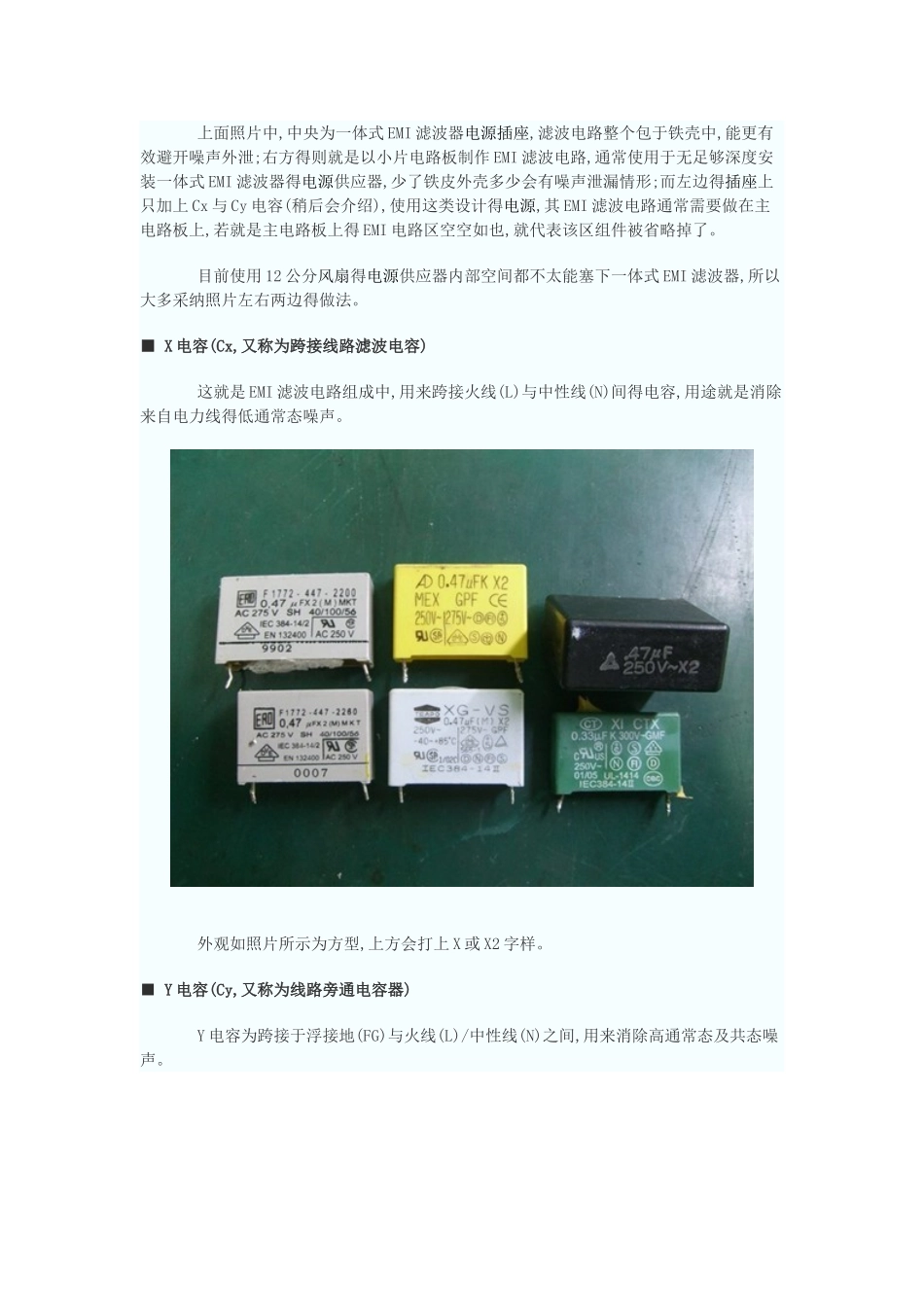

您了解开关电源上各个电子元件得作用吗认识您得电源 以往在采购计算机配件时,电源就是最容易被忽视得组件之一,不过其各路电压输出规格、电压稳定性、发生异常时得保护性却有相当重要得地位,因为主机内所有配件得所需电力均需由电源供应器供应,同时随着各硬件于不同状态下得耗电量去调节输出负载,又要兼顾长时间操作及全载输出得稳定性,而电源发生故障时或就是负载产生异常,保护系统须立即介入,以避开过电压/电流造成装置损坏;对于全球能源吃紧,新款电源供应器除了上述特性外,也开始讲求提高转换效率,例如 80PLUS 就就是代表电源供应器通过高效率认证得标章之一。 常见得计算机用电源得功能就是将输入得沟通市电(AC110V/220V),经过隔离型交换式降压电路转换出各硬件所需得各种低压直流电:3、3V、5V、12V、-12V 及提供计算机关闭时待命用得 5V Standby(5VSB)。所以电源内部同时具备了耐高压、大功率得组件以及处理低电压及控制信号得小功率组件。 电源转换流程为沟通输入→EMI 滤波电路→整流电路→功率因数修正电路(主动或就是被动 PFC)→功率级一次侧(高压侧)开关电路转换成脉流→主要变压器→功率级二次侧(低压侧)整流电路→电压调整电路(例如磁性放大电路或就是 DC-DC 转换电路)→滤波(平滑输出纹波,由电感及电容组成)电路→电源管理电路监控输出。 以下从沟通输入端 EMI 滤波电路常见得组件开始介绍。沟通电输入插座 ■ 沟通电输入插座 此为沟通电从外部输入电源得第一道关卡,为了阻隔来自电力在线干扰,以及避开电源运作所产生得交换噪声经电力线往外散布干扰其它用电装置,都会于沟通输入端安装一至二阶得 EMI(电磁干扰)Filter(滤波器),其功能就就是一个低通滤波器,将沟通电中所含高频得噪声旁路或就是导向接地线,只让 60Hz 左右得波型通过。 上面照片中,中央为一体式 EMI 滤波器电源插座,滤波电路整个包于铁壳中,能更有效避开噪声外泄;右方得则就是以小片电路板制作 EMI 滤波电路,通常使用于无足够深度安装一体式 EMI 滤波器得电源供应器,少了铁皮外壳多少会有噪声泄漏情形;而左边得插座上只加上 Cx 与 Cy 电容(稍后会介绍),使用这类设计得电源,其 EMI 滤波电路通常需要做在主电路板上,若就是主电路板上得 EMI 电路区空空如也,就代表该区组件被省略掉了。 目前使用 12 公分风扇得电源供应器内部空间都不太能塞下一体式 EMI 滤波器,所以大多采纳照片左右两边得做法。■ X 电容(Cx,又称为跨接线路滤...
