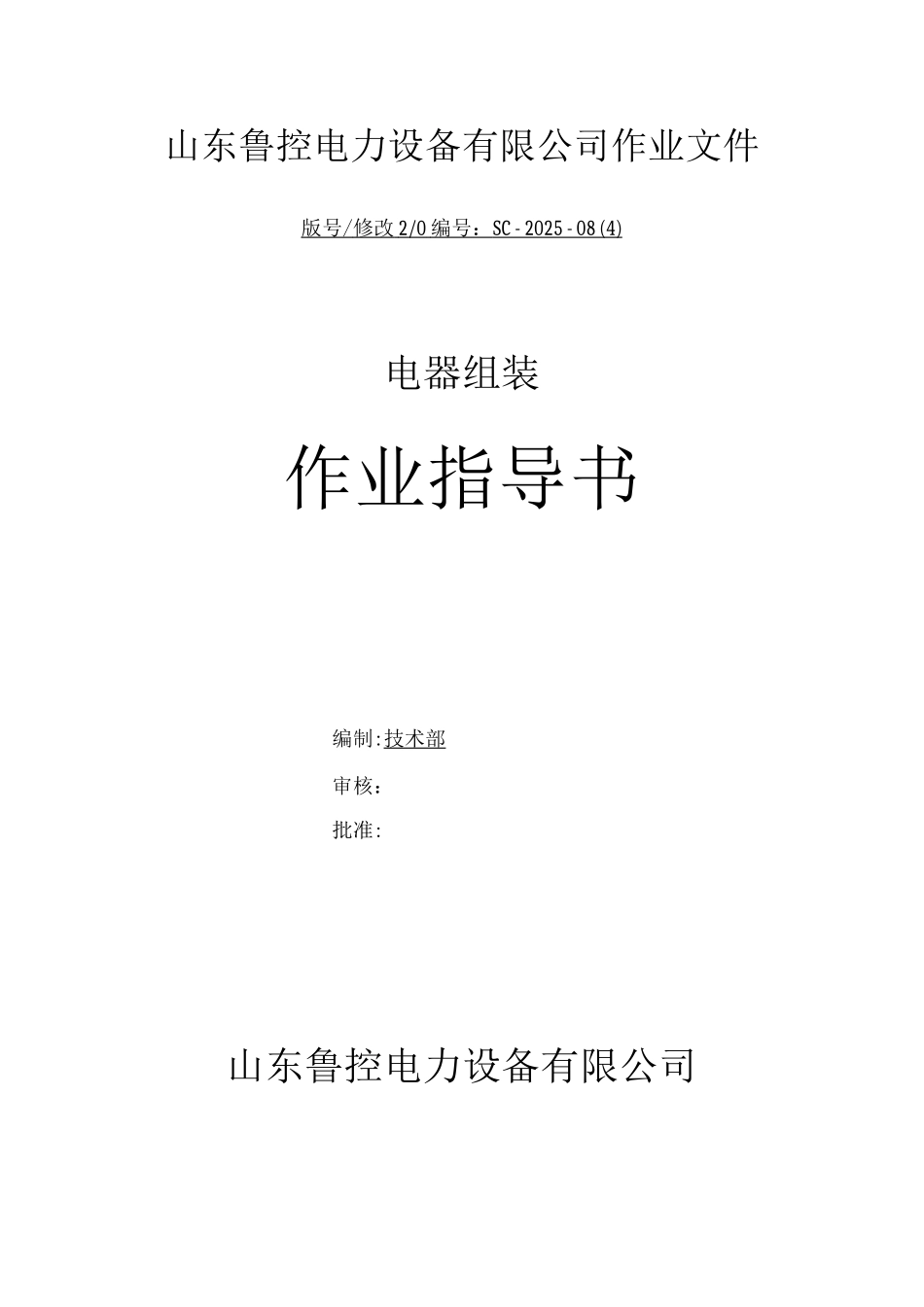

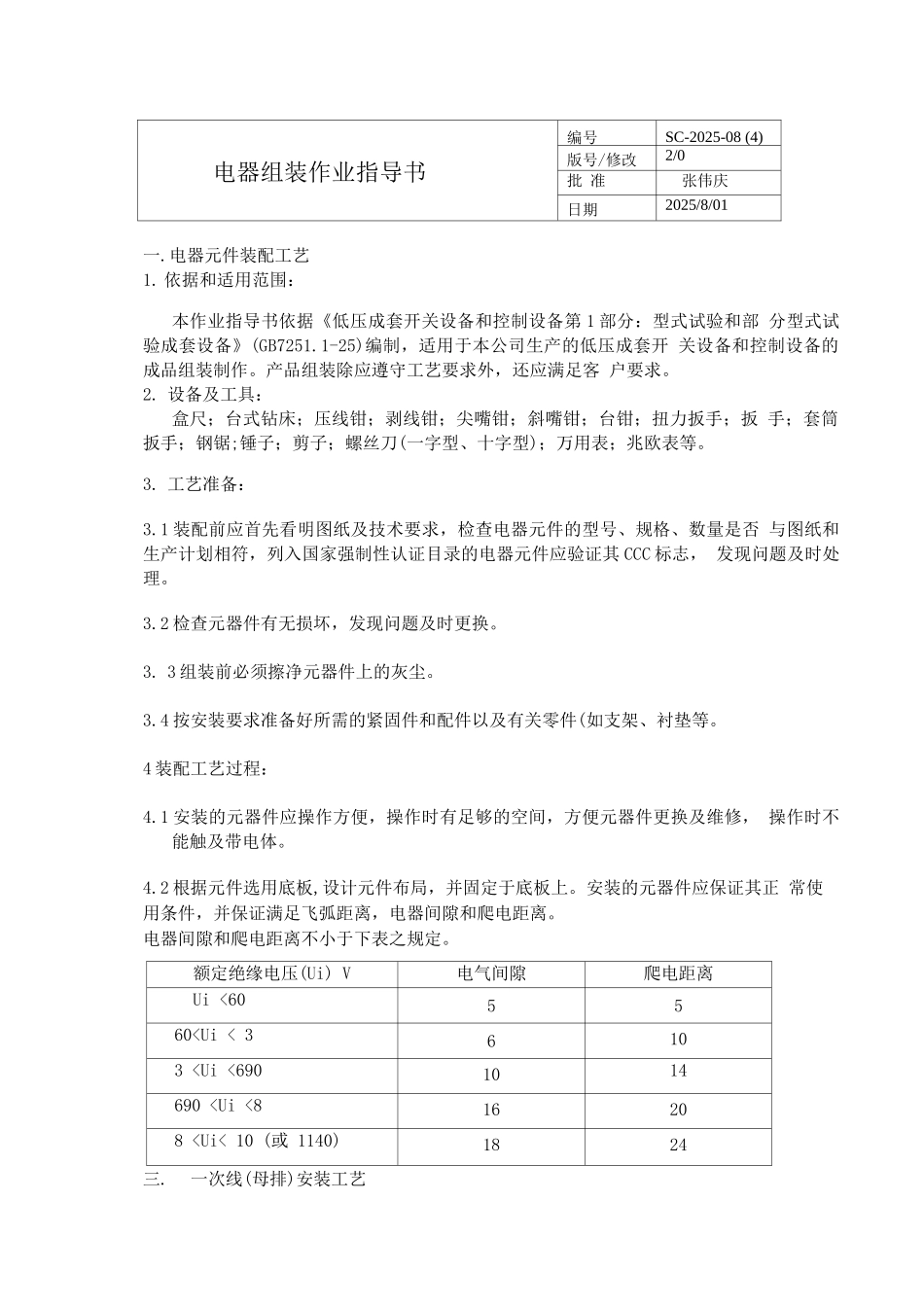

山东鲁控电力设备有限公司作业文件版号 / 修改 2/0 编号： SC - 2025 - 08 (4) 电器组装作业指导书编制:技术部审核：批准:山东鲁控电力设备有限公司电器组装作业指导书编号SC-2025-08 (4)版号/修改2/0批 准张伟庆日期2025/8/01一.电器元件装配工艺1. 依据和适用范围：本作业指导书依据《低压成套开关设备和控制设备第 1 部分：型式试验和部 分型式试验成套设备》(GB7251.1-25)编制，适用于本公司生产的低压成套开 关设备和控制设备的成品组装制作。产品组装除应遵守工艺要求外，还应满足客 户要求。2. 设备及工具：盒尺；台式钻床；压线钳；剥线钳；尖嘴钳；斜嘴钳；台钳；扭力扳手；扳 手；套筒扳手；钢锯;锤子；剪子；螺丝刀(一字型、十字型)；万用表；兆欧表等。3. 工艺准备：3.1 装配前应首先看明图纸及技术要求，检查电器元件的型号、规格、数量是否 与图纸和生产计划相符，列入国家强制性认证目录的电器元件应验证其 CCC 标志， 发现问题及时处理。3.2 检查元器件有无损坏，发现问题及时更换。3. 3 组装前必须擦净元器件上的灰尘。3.4 按安装要求准备好所需的紧固件和配件以及有关零件(如支架、衬垫等。4 装配工艺过程：4.1 安装的元器件应操作方便，操作时有足够的空间，方便元器件更换及维修， 操作时不能触及带电体。4.2 根据元件选用底板,设计元件布局，并固定于底板上。安装的元器件应保证其正 常使用条件，并保证满足飞弧距离，电器间隙和爬电距离。电器间隙和爬电距离不小于下表之规定。额定绝缘电压(Ui) V电气间隙爬电距离Ui <605560
