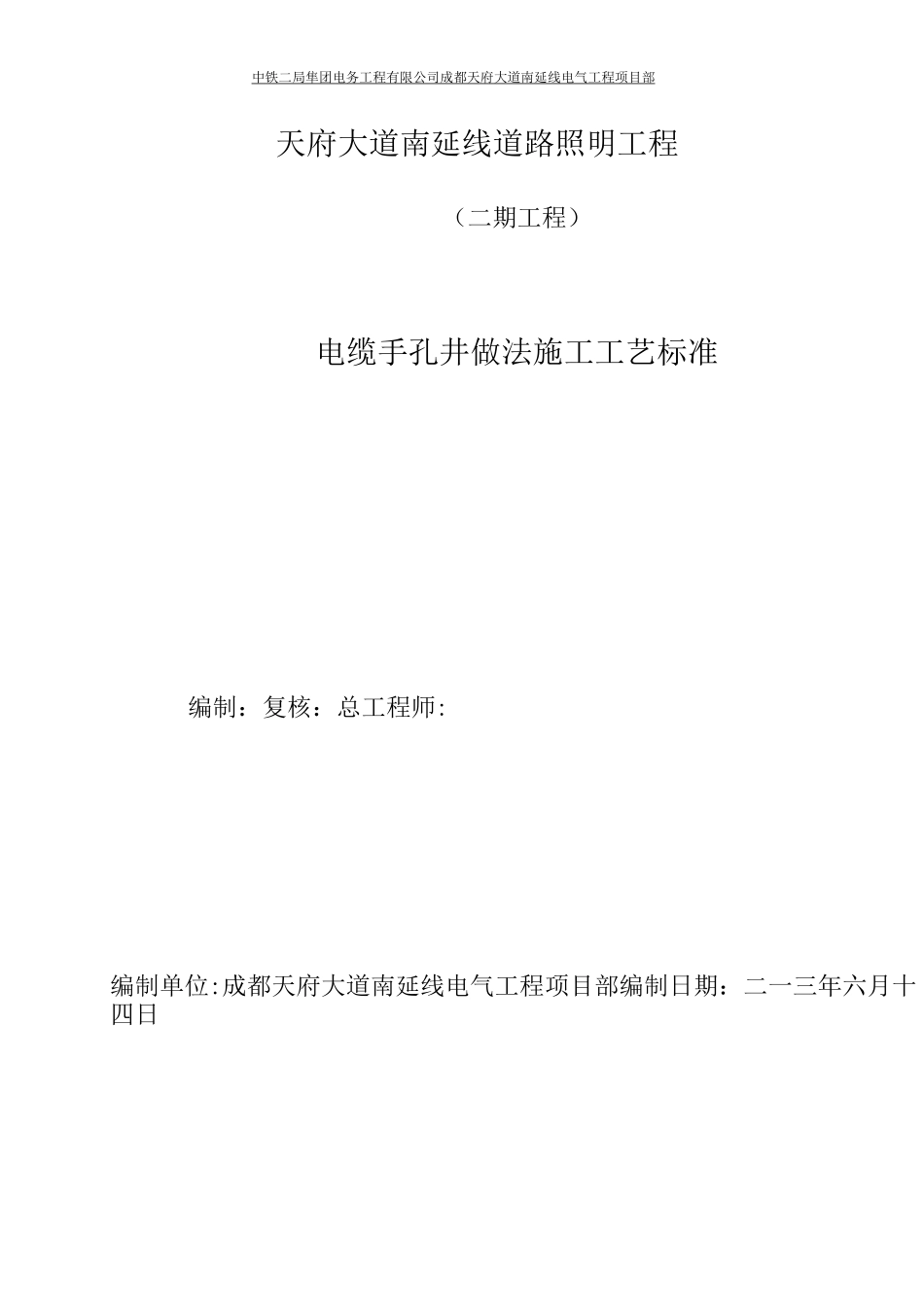

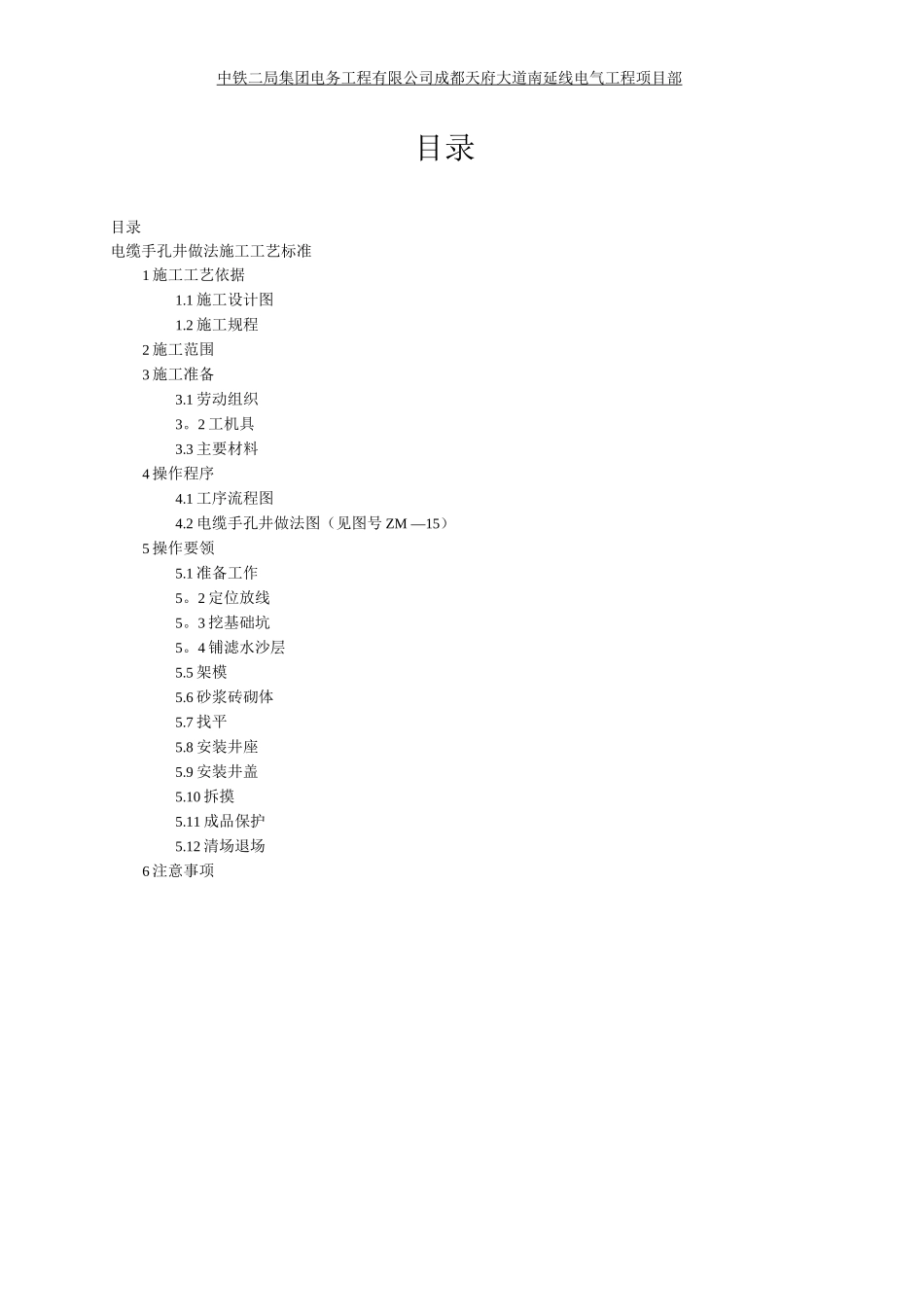

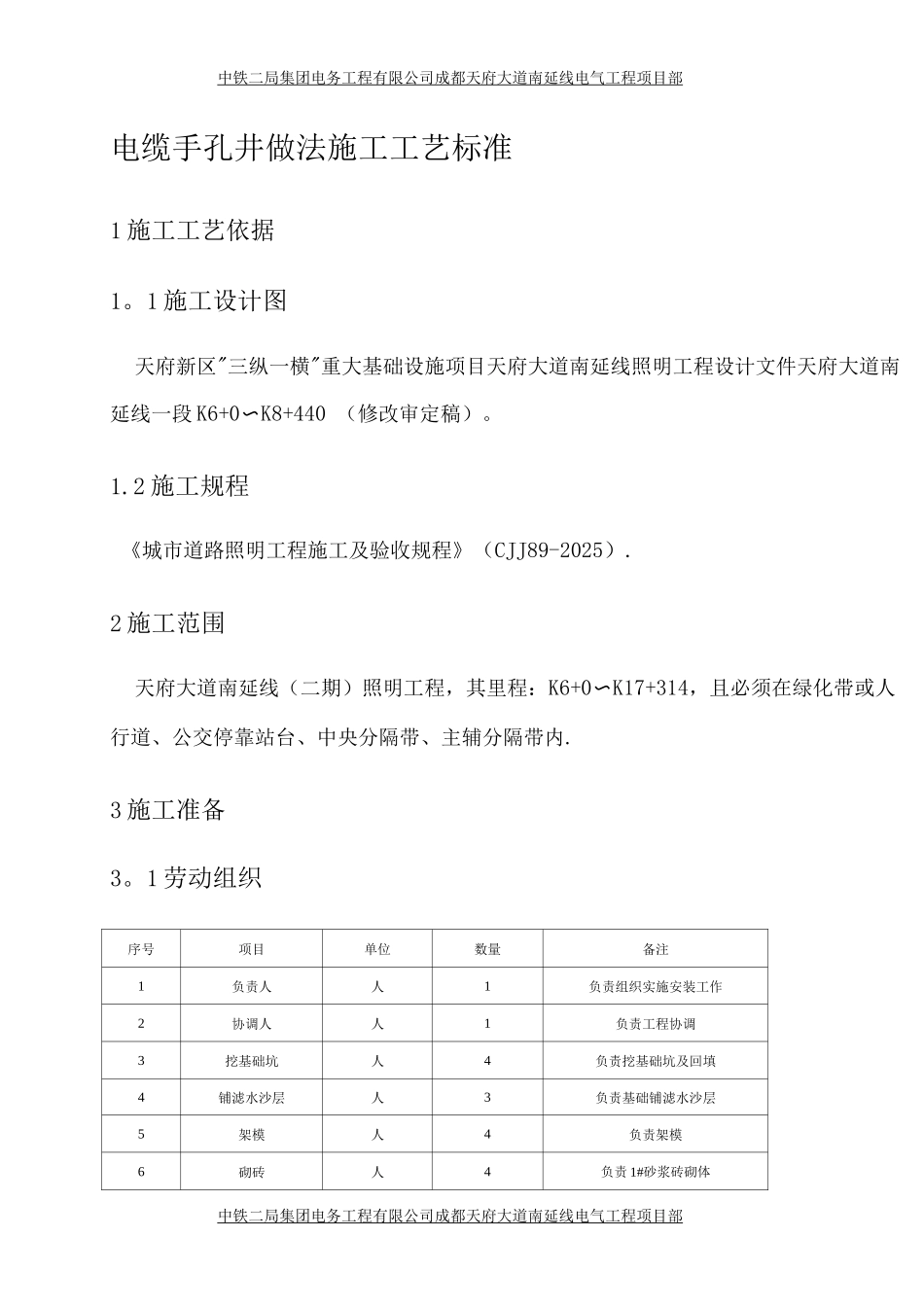

中铁二局隼团电务工程有限公司成都天府大道南延线电气工程项目部 天府大道南延线道路照明工程（二期工程）电缆手孔井做法施工工艺标准编制：复核：总工程师:编制单位:成都天府大道南延线电气工程项目部编制日期：二一三年六月十四日中铁二局集团电务工程有限公司成都天府大道南延线电气工程项目部目录目录电缆手孔井做法施工工艺标准1 施工工艺依据1.1 施工设计图1.2 施工规程2 施工范围3 施工准备3.1 劳动组织3。2 工机具3.3 主要材料4 操作程序4.1 工序流程图4.2 电缆手孔井做法图（见图号 ZM —15）5 操作要领5.1 准备工作5。2 定位放线5。3 挖基础坑5。4 铺滤水沙层5.5 架模5.6 砂浆砖砌体5.7 找平5.8 安装井座5.9 安装井盖5.10 拆摸5.11 成品保护5.12 清场退场6 注意事项中铁二局集团电务工程有限公司成都天府大道南延线电气工程项目部电缆手孔井做法施工工艺标准1 施工工艺依据1。1 施工设计图天府新区"三纵一横"重大基础设施项目天府大道南延线照明工程设计文件天府大道南延线一段 K6+0〜K8+440 （修改审定稿）。1.2 施工规程《城市道路照明工程施工及验收规程》（CJJ89-2025）.2 施工范围天府大道南延线（二期）照明工程，其里程：K6+0〜K17+314，且必须在绿化带或人行道、公交停靠站台、中央分隔带、主辅分隔带内.3 施工准备3。1 劳动组织序号项目单位数量备注1负责人人1负责组织实施安装工作2协调人人1负责工程协调3挖基础坑人4负责挖基础坑及回填4铺滤水沙层人3负责基础铺滤水沙层5架模人4负责架模6砌砖人4负责 1#砂浆砖砌体中铁二局集团电务工程有限公司成都天府大道南延线电气工程项目部7抹水泥沙浆人2负责水泥沙浆8技术工人2负责基础中心点及打平9测量工人2负责测量及记录10安全防护员人2负责安全防护工作3.2 工机具序号名称规格1水罐3 立方米2载重汽车5t3铁铲4钢钎1。75十字镐6水桶7水瓢8标桩9花杆10经纬仪11钢卷尺单位数量备注只1租用辆1把4根4把4个2把2根10根3台1把23。3 主要材料序号名称规格单位数量备注1手孔井模具套12井座井盖套1井盖铸有明显“路灯”字样及配锁中铁二局集团电务工程有限公司成都天府大道南延线电气工程项目部3标砖匹3504PVC 管中 75*10根5镀锌扁钢—40 * 4m6焊锡条3。2 * 350条7水泥325 #kg608粗砂kg259水kg1510沥青kg11棉纱kg0。24 操作程序4.1 工序流程图中铁二局集团电务工程有限公司成都天府大道南延线电气工程项目部4.2 电缆手孔井做法图例图号 ZM...
