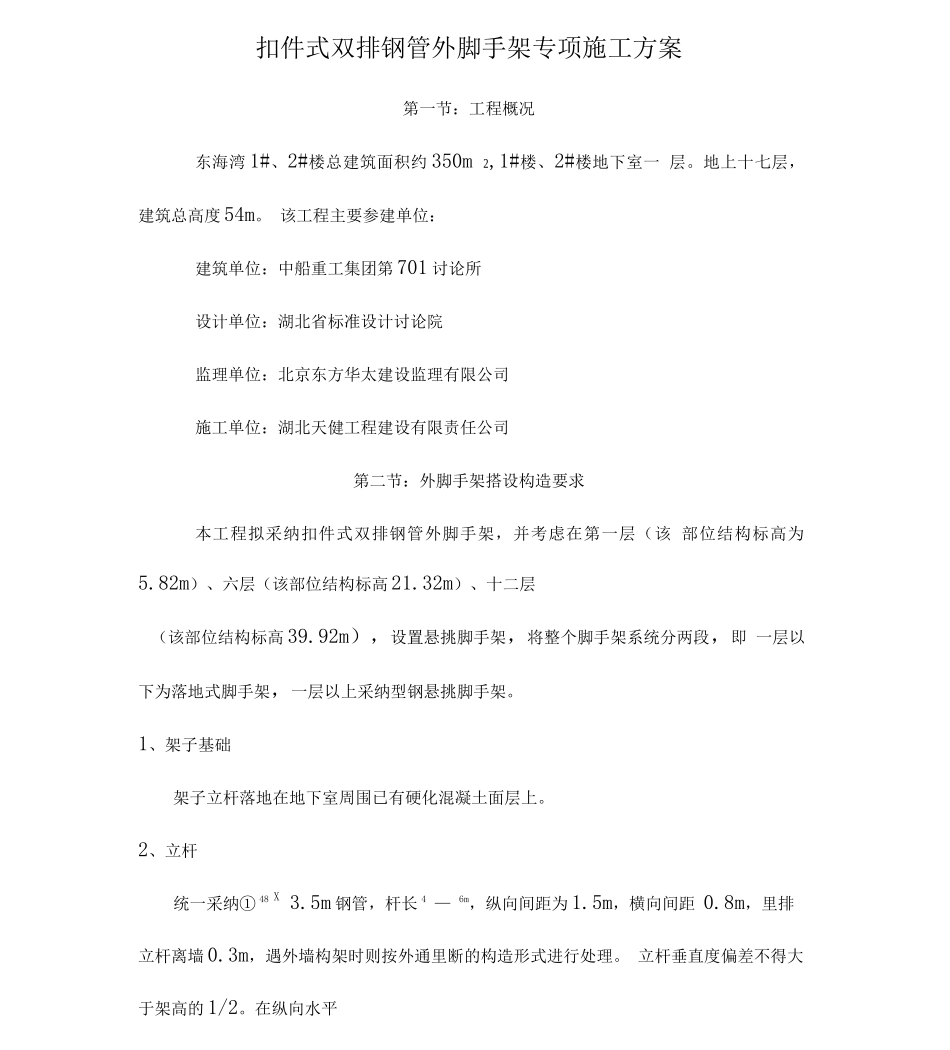

扣件式双排钢管外脚手架专项施工方案第一节:工程概况东海湾 1#、2#楼总建筑面积约 350m 2,1#楼、2#楼地下室一 层。地上十七层,建筑总高度 54m。 该工程主要参建单位:建筑单位:中船重工集团第 701 讨论所设计单位:湖北省标准设计讨论院监理单位:北京东方华太建设监理有限公司施工单位:湖北天健工程建设有限责任公司第二节:外脚手架搭设构造要求本工程拟采纳扣件式双排钢管外脚手架,并考虑在第一层(该 部位结构标高为5.82m)、六层(该部位结构标高 21.32m)、十二层(该部位结构标高 39.92m),设置悬挑脚手架,将整个脚手架系统分两段,即 一层以下为落地式脚手架,一层以上采纳型钢悬挑脚手架。1、架子基础架子立杆落地在地下室周围已有硬化混凝土面层上。2、立杆统一采纳① 48 X 3.5m 钢管,杆长 4 — 6m,纵向间距为 1.5m,横向间距 0.8m,里排立杆离墙 0.3m,遇外墙构架时则按外通里断的构造形式进行处理。 立杆垂直度偏差不得大于架高的 1/2。在纵向水平杆与立杆的交点处,必须设置横向水平杆卡牢,立杆接头与相近的纵向水平的距离不得大于步距的三分之一;相邻接头错开布置在步距内;同步距内隔一根立杆的两个接头在高度方向错开的距离不小于 5mm 。立杆与纵向水平杆必须用十字扣件紧扣,不得隔步设置或遗漏。 为避开架子受力不均匀,在立杆底部设扫地杆,扫地杆距地下室顶板 1mm 。 开始搭设立杆时,每隔六跨设置一根抛撑。抛撑与地面夹角在(45-60 °)之 间,连接点中心至主节点的距离不大于3mm 。至连墙杆安装稳定后,根据情 况拆除抛撑。3、纵向水平杆大横杆隔步交错设置在立杆内外侧,四周交圈,步距 1.7m,上下接头位置 应错开布置在不同的立杆纵距中,与相近立杆的距离不大于 纵距的三分之一, 用一字扣件连接。大横杆与立杆用十字扣连接,每一步架的纵向水平高低差不大 于 50mm 。4、横向水平杆长度,间距不大于 1.5m,离墙面 1mm ,伸出外立杆不少于 1mm 。小横杆布置在大横杆上部并靠近立杆,与大横杆之间用十字扣连接。 在相邻立杆之间根据需要加设一根或两根。在任何情况下均不得拆除靠近立杆的 小横杆,其小横杆间距在铺设脚手板时不得大于1m,底层第一步搭设纵横向扫 地杆。5、连墙杆由于建筑层高大部分为 3.0m,且在外侧梁面上预埋短钢管比较方便,故决定连墙杆按水平间距 3 跨(4.5m),竖向间距 3.0m 呈梅花状交错布置,连墙杆采纳钢管将内外立杆及预埋...
