扣件式单钢管脚手架示意图

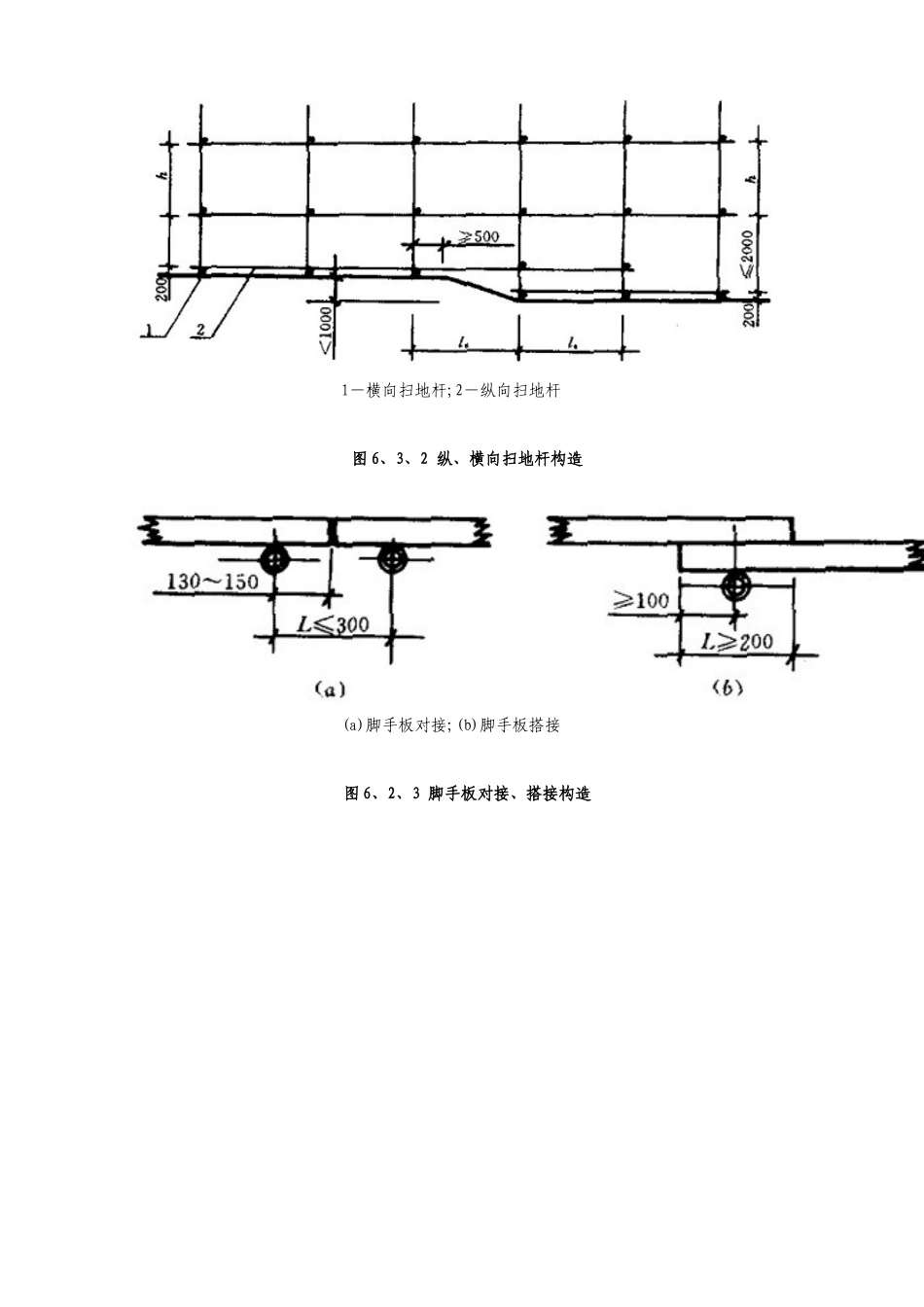

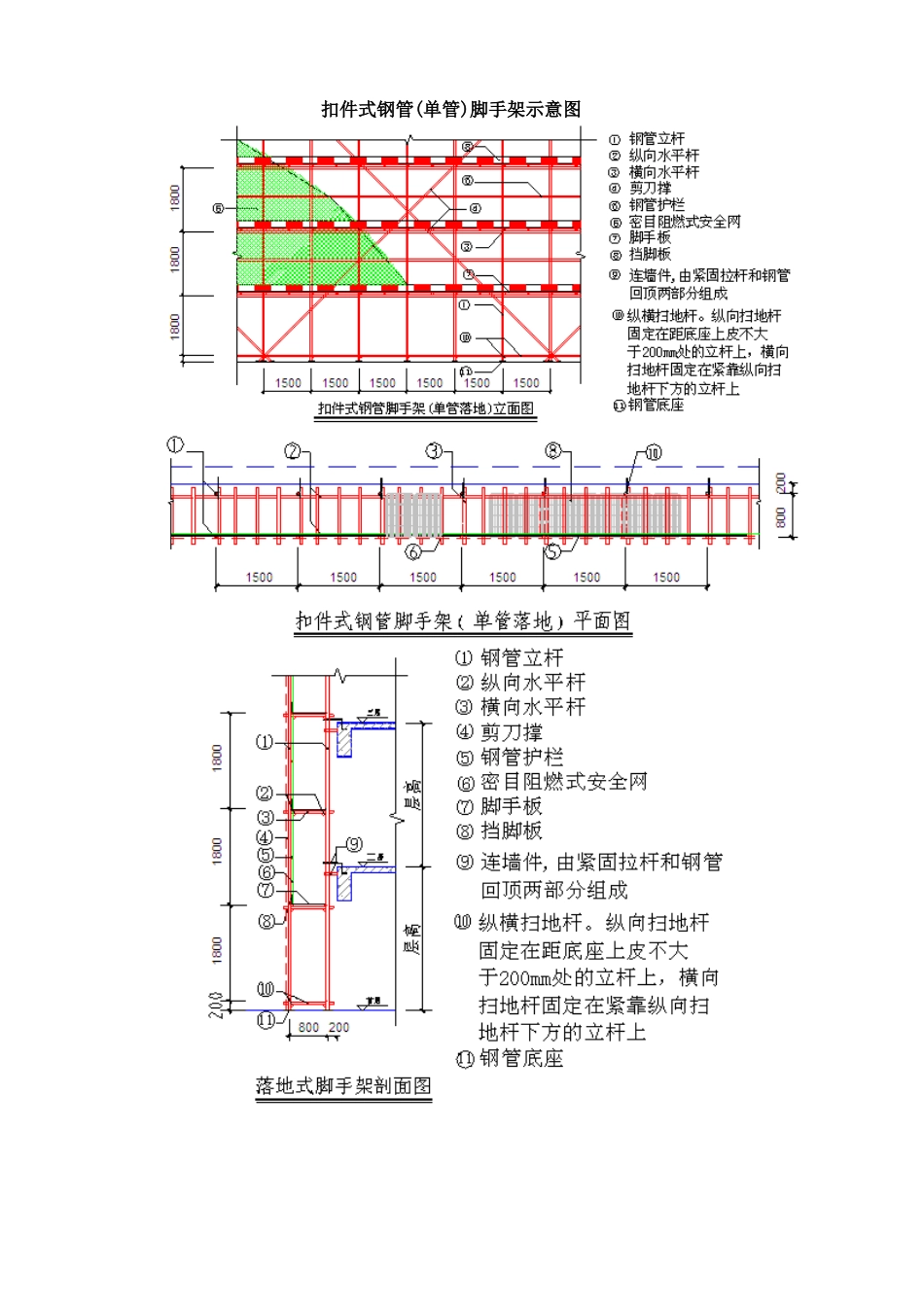

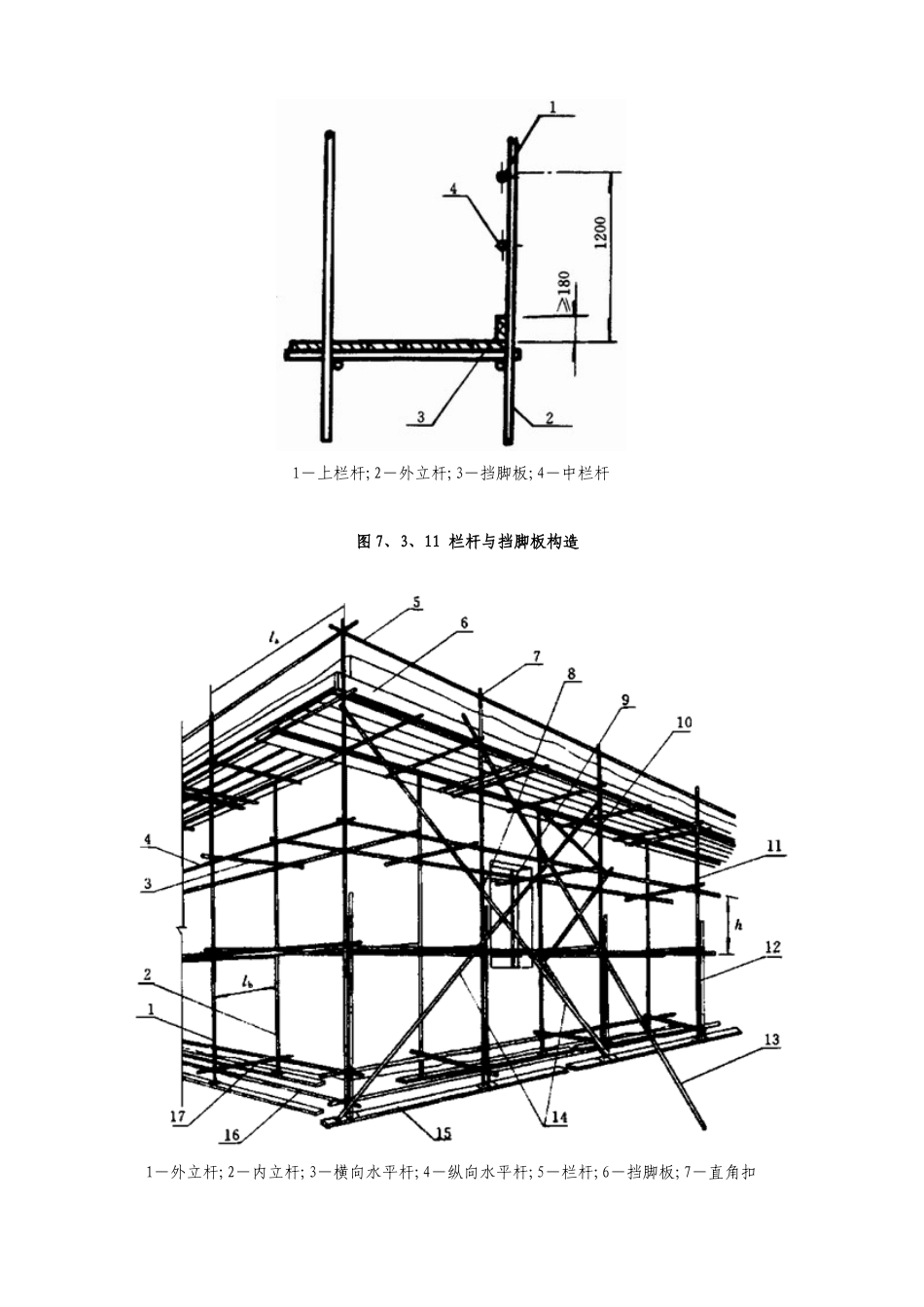

扣件式钢管(单管)脚手架示意图1―横向扫地杆;2―纵向扫地杆 图 6、3、2 纵、横向扫地杆构造(a)脚手板对接;(b)脚手板搭接 图 6、2、3 脚手板对接、搭接构造1―上栏杆;2―外立杆;3―挡脚板;4―中栏杆 图 7、3、11 栏杆与挡脚板构造1―外立杆;2―内立杆;3―横向水平杆;4―纵向水平杆;5―栏杆;6―挡脚板;7―直角扣件;8―旋转扣件;9―连墙件;10―横向斜撑;11―主立杆;12―副立杆;13―抛撑;14―剪刀撑;15―垫板;16―纵向扫地杆;17―横向扫地杆; 图 1 扣件式钢管脚手架各杆件位置。
