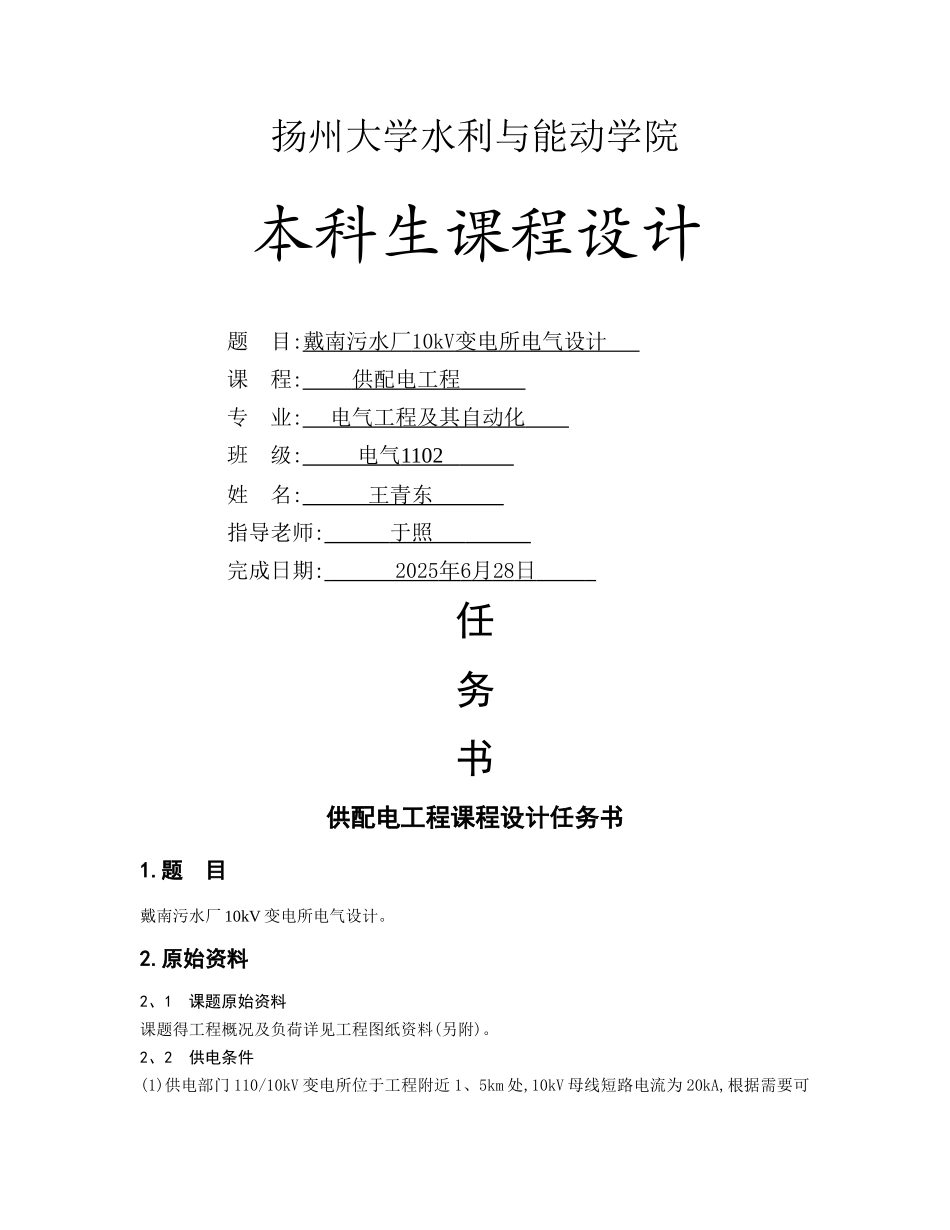

扬州大学水利与能动学院本科生课程设计题 目:戴南污水厂 10kV 变电所电气设计 课 程: 供配电工程 专 业: 电气工程及其自动化 班 级: 电气 1102 姓 名: 王青东 指导老师: 于照 完成日期: 2025 年 6 月 28 日 任务书供配电工程课程设计任务书1.题 目戴南污水厂 10kV 变电所电气设计。2.原始资料2、1 课题原始资料课题得工程概况及负荷详见工程图纸资料(另附)。2、2 供电条件(1)供电部门 110/10kV 变电所位于工程附近 1、5km 处,10kV 母线短路电流为 20kA,根据需要可提供给用户 1 路或 2 路 10kV 专线供电。(2)采纳高供高计,要求月平均功率因数不少于 0、95。(3)供电部门要求用户变电所高压计量柜在进线主开关柜之前,且第一柜为隔离柜。2、3 其她资料当地最热月得日最高气温平均值为 38℃,年最热月地下 0、8m 处最高温度平均值为 25℃。当地年雷暴日数为 35 天。当地地质平坦,海拔高度为 100m,土壤为普通粘土。3.具体任务及技术要求本次课程设计共 1 周时间,具体任务与日程安排如下:第 1 周周一:熟悉资料及设计任务,负荷计算与无功补偿、变压器选择。 周二:设计绘制变电所高压侧主接线图。周三:设计绘制变电所低压侧主接线图。周四:短路电流计算,高低压电器及电线电缆选择计算。周五:编制设计报告正文(设计说明书、计算书)电子版。整理打印设计报告,交设计成果。要求根据设计任务及工程实际情况,根据安全可靠、技术先进、经济合理得要求,独立完成10kV 变电所得电气设计(变电所出线部分设计分工合作完成)。设计深度应达到初步设计要求,制图应符合国家法律规范要求。4.实物内容及要求课程设计报告文本内容包括:1、封面;2、任务书;3、目录;4、正文;5、致谢;6、参考文献;7、附录(课程设计有关图纸)。4、1 设计报告正文内容(1)工程概况与设计依据(2)负荷计算与无功补偿设计(3)供配电系统一次接线设计(4)短路计算与高低压电器选择(5)电线电缆选择设计报告正文编写得一般要求就是:必须阐明设计主题,突出阐述设计方案、文字精炼、计算简明,条理清楚、层次分明。(变电所出线部分内容各有侧重)设计报告正文采纳 A4 纸打印。4、2 设计图纸(1)变电所高压侧电气主接线图(1 张 A3)(2)变电所低压侧电气主接线图(2～4 张 A3)设计图纸绘制得一般要求就是:满足设计要求,遵循制图标准,依据设计法律规范,比例适当、布局合理,讲究绘图质量。(变电所出线部分内容各有侧重)设计图纸采纳 A3 图纸 CAD ...
