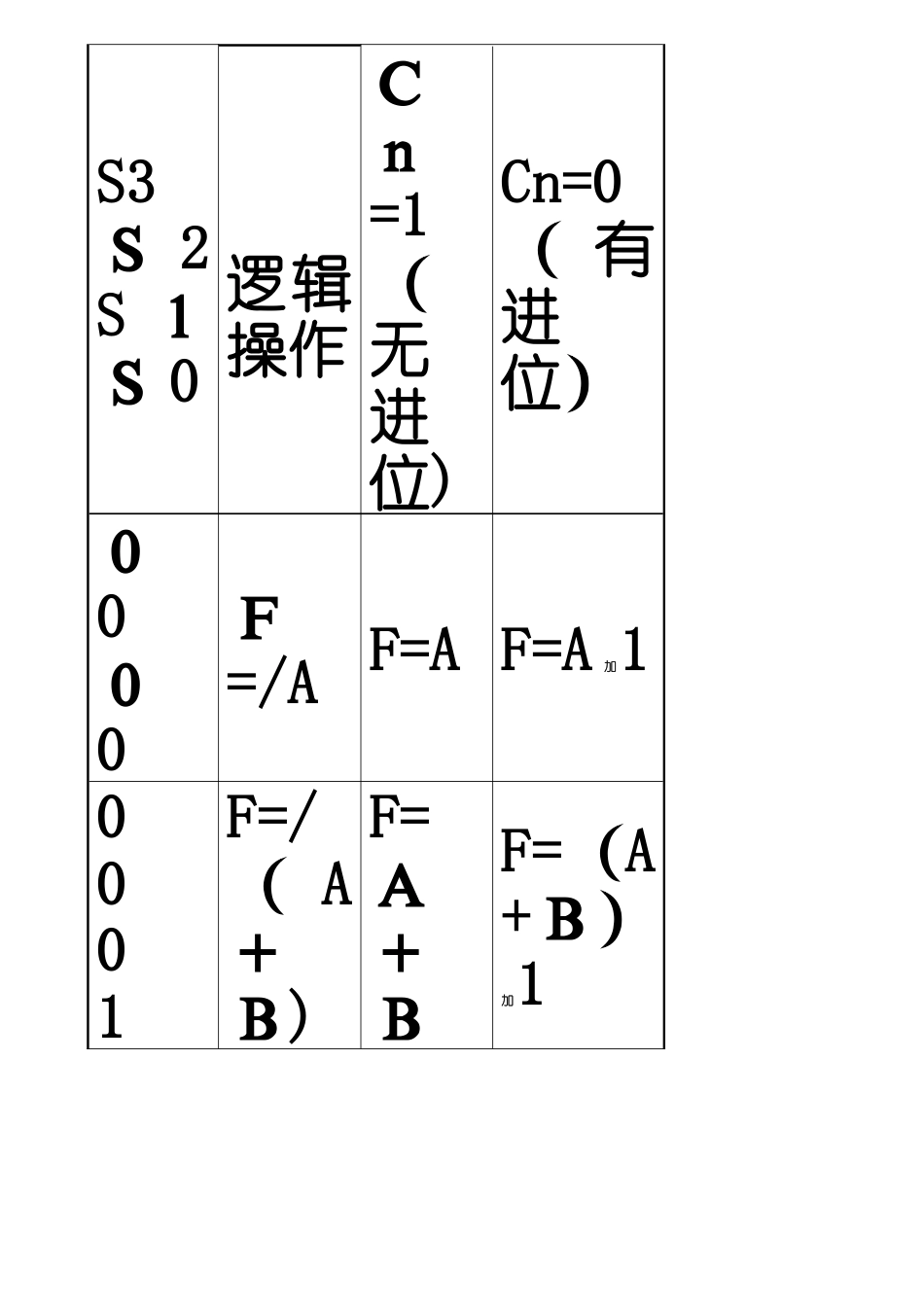

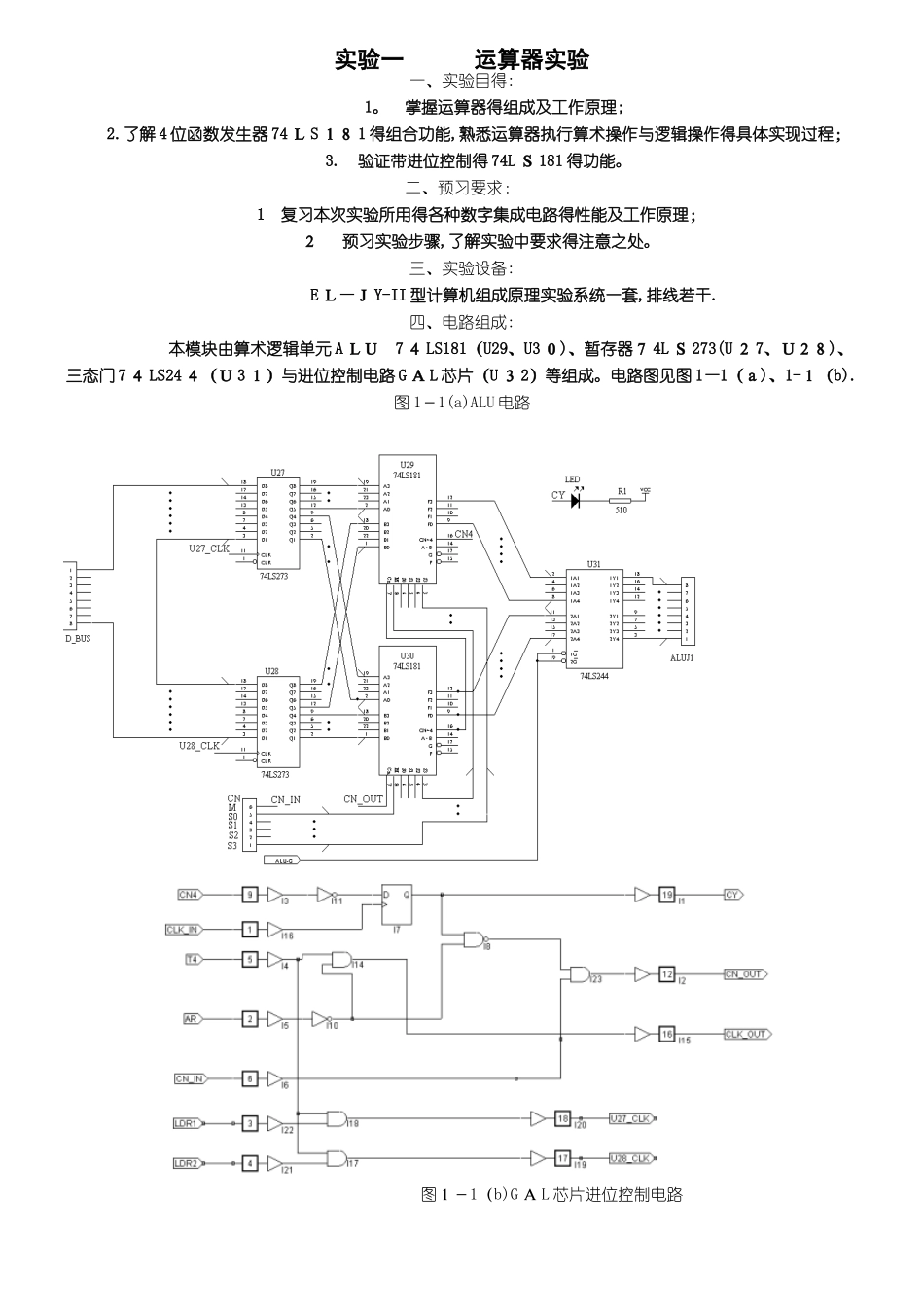

实验一 运算器实验一、实验目得: 1。 掌握运算器得组成及工作原理;2.了解 4 位函数发生器 74 Ｌ S １８ 1 得组合功能,熟悉运算器执行算术操作与逻辑操作得具体实现过程；3. 验证带进位控制得 74L Ｓ 181 得功能。二、预习要求：1 复习本次实验所用得各种数字集成电路得性能及工作原理；２ 预习实验步骤,了解实验中要求得注意之处。三、实验设备: E Ｌ—Ｊ Y-II 型计算机组成原理实验系统一套,排线若干.四、电路组成: 本模块由算术逻辑单元 A ＬＵ 7 ４ LS181（U29、U3 ０)、暂存器７ 4L Ｓ 273(U ２ 7、Ｕ２８)、三态门 7 ４ LS24 ４（Ｕ 3 １）与进位控制电路 G Ａ L 芯片（U ３ 2）等组成。电路图见图 1—1（ａ)、1-１（b).图 1－1(a)ALU 电路 图１－1（b)G Ａ L 芯片进位控制电路B0Ｂ7算术逻辑单元Ａ LU 就是由两片 74L Ｓ 1 ８ 1 构成。７ 4LS181 得功能控制条件由 S3、S2、S1、S0、 M、Ｃ n决定。高电平工作方式 7 ４ L Ｓ１ 8 １得功能、管脚分配与引出端功能符号详见表 1—1、图 1-2 与表 1－２。 两片７ 4 ＬＳ 2 ７ 3 构成两个八位数据暂存器,运算器得输出采纳三态门 74LS ２ 4 ４。它们得管脚分配与引出端功能符号详见图 1-３与图 1—4。 图１—2 7 ４ LS １ 81 管脚分配 表 1-２ ７４ LS181 输出端功能符号7 ４ＬＳ 18 １功能表见表 1—1,其中符号“+”表示逻辑“或”运算，符号“＊”表示逻辑“与"运算，符号“/"表示逻辑“非"运算，符号“加”表示算术加运算，符号“减”表示算术减运算。 选择 M=1 Ｍ＝0 算术操作 逻辑操作 S3 Ｓ 2 S １ Ｓ 0Ｃｎ=1（无进位)Cn=0（ 有进位）０ 0 ０ 0Ｆ=/A F=A F=A加10 0 0 1F=/（ A＋Ｂ)F=Ａ＋ＢF=（A+Ｂ）加1０ 0 1 0F=/A*ＢF=Ａ +/BF=(A+／Ｂ)加10 0 1 1F=０ F=减１（2得补)F=0０ 1 0 0F=/(A＊B）F= Ａ 加 A＊/ＢF=A加A*/B加１0 1 0 1F=/ＢF=（Ａ +Ｂ) 加A＊ /BF=（A+B） 加A＊/B加1 ０ １ 1 ０F=(/A ＊B+A*/Ｂ） F=A减B减1F＝A减B０ 1 1 1Ｆ=A＊/BＦ =Ａ *／Ｂ减1F=Ａ*／B1 ０ 0 0F=/A＋BF=A加A＊BF＝A加A ＊Ｂ加1 1 0 0 1F=/（／A＊B＋Ａ* ／Ｂ）F=A加BＦ=A 加B加1 1 0 1 0F=BF ＝(A+/Ｂ) 加A*BF=(Ａ＋/B)加A*Ｂ 加１1 0 1 1 F=A＊BF=A*B减１F= Ａ＊Ｂ 1 1 ０ 0F=1F=A加AF=A加Ａ 加11 1 0 １...
