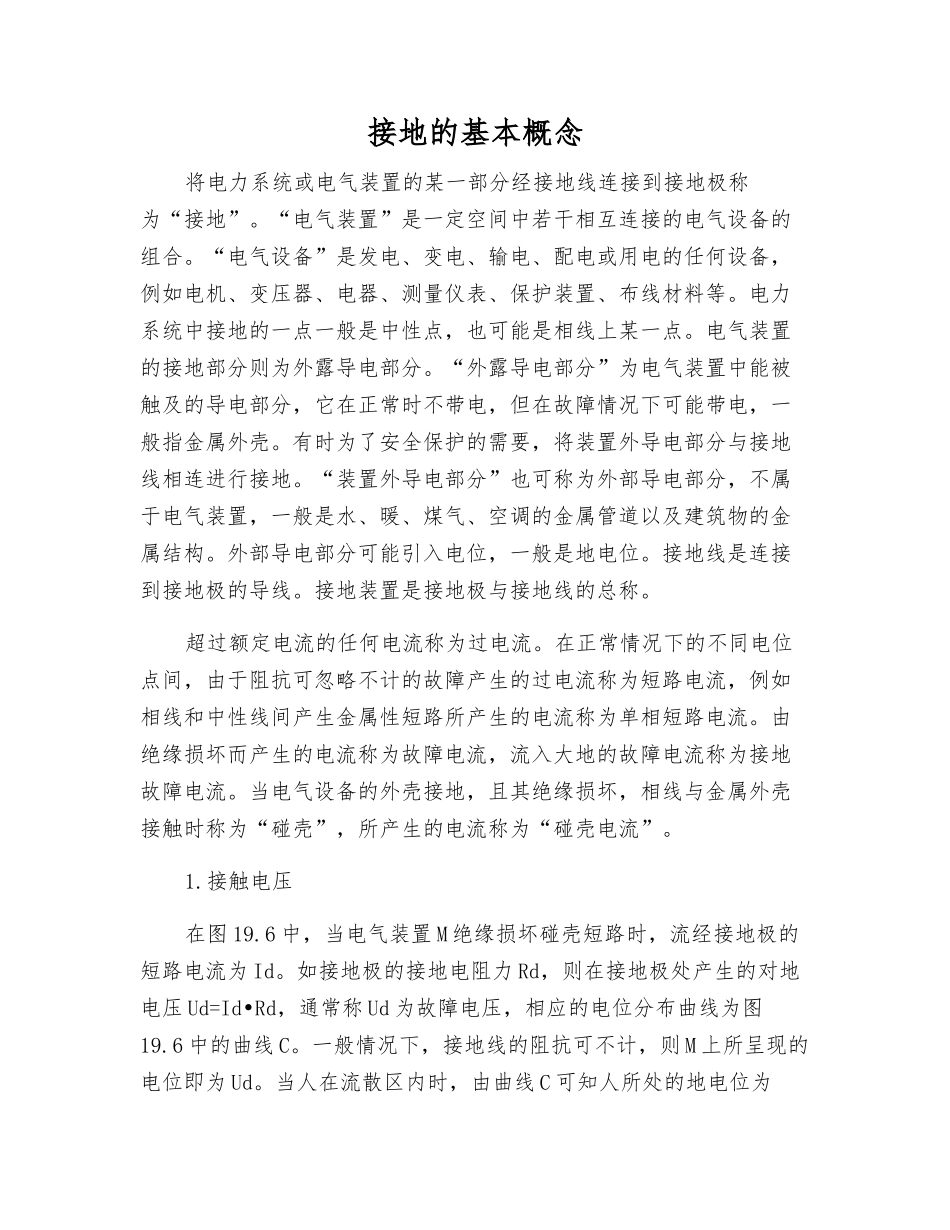

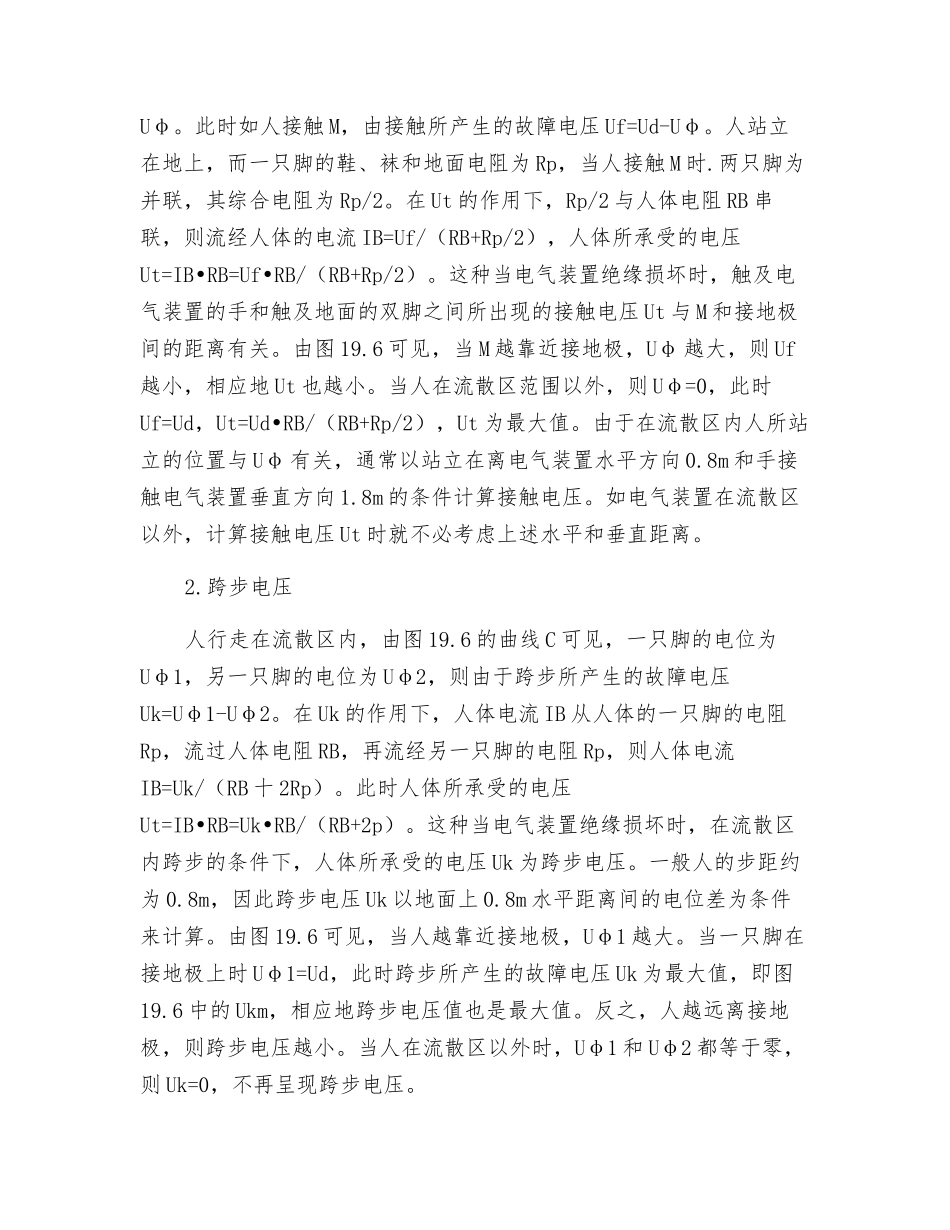

接地的基本概念将电力系统或电气装置的某一部分经接地线连接到接地极称为“接地”。“电气装置”是一定空间中若干相互连接的电气设备的组合。“电气设备”是发电、变电、输电、配电或用电的任何设备，例如电机、变压器、电器、测量仪表、保护装置、布线材料等。电力系统中接地的一点一般是中性点，也可能是相线上某一点。电气装置的接地部分则为外露导电部分。“外露导电部分”为电气装置中能被触及的导电部分，它在正常时不带电，但在故障情况下可能带电，一般指金属外壳。有时为了安全保护的需要，将装置外导电部分与接地线相连进行接地。“装置外导电部分”也可称为外部导电部分，不属于电气装置，一般是水、暖、煤气、空调的金属管道以及建筑物的金属结构。外部导电部分可能引入电位，一般是地电位。接地线是连接到接地极的导线。接地装置是接地极与接地线的总称。超过额定电流的任何电流称为过电流。在正常情况下的不同电位点间，由于阻抗可忽略不计的故障产生的过电流称为短路电流，例如相线和中性线间产生金属性短路所产生的电流称为单相短路电流。由绝缘损坏而产生的电流称为故障电流，流入大地的故障电流称为接地故障电流。当电气设备的外壳接地，且其绝缘损坏，相线与金属外壳接触时称为“碰壳”，所产生的电流称为“碰壳电流”。1.接触电压在图 19.6 中，当电气装置 M 绝缘损坏碰壳短路时，流经接地极的短路电流为 Id。如接地极的接地电阻力 Rd，则在接地极处产生的对地电压 Ud=Id Rd•，通常称 Ud 为故障电压，相应的电位分布曲线为图19.6 中的曲线 C。一般情况下，接地线的阻抗可不计，则 M 上所呈现的电位即为 Ud。当人在流散区内时，由曲线 C 可知人所处的地电位为Uφ。此时如人接触 M，由接触所产生的故障电压 Uf=Ud-Uφ。人站立在地上，而一只脚的鞋、袜和地面电阻为 Rp，当人接触 M 时.两只脚为并联，其综合电阻为 Rp/2。在 Ut 的作用下，Rp/2 与人体电阻 RB 串联，则流经人体的电流 IB=Uf/（RB+Rp/2），人体所承受的电压Ut=IB RB=Uf RB/••（RB+Rp/2）。这种当电气装置绝缘损坏时，触及电气装置的手和触及地面的双脚之间所出现的接触电压 Ut 与 M 和接地极间的距离有关。由图 19.6 可见，当 M 越靠近接地极，Uφ 越大，则 Uf越小，相应地 Ut 也越小。当人在流散区范围以外，则 Uφ=0，此时Uf=Ud，Ut=Ud RB/•（RB+Rp/2），Ut 为最大值。由于在流散区内人所站立的位置与 Uφ ...
