教学兼办公建筑电气施工图设计自查要点

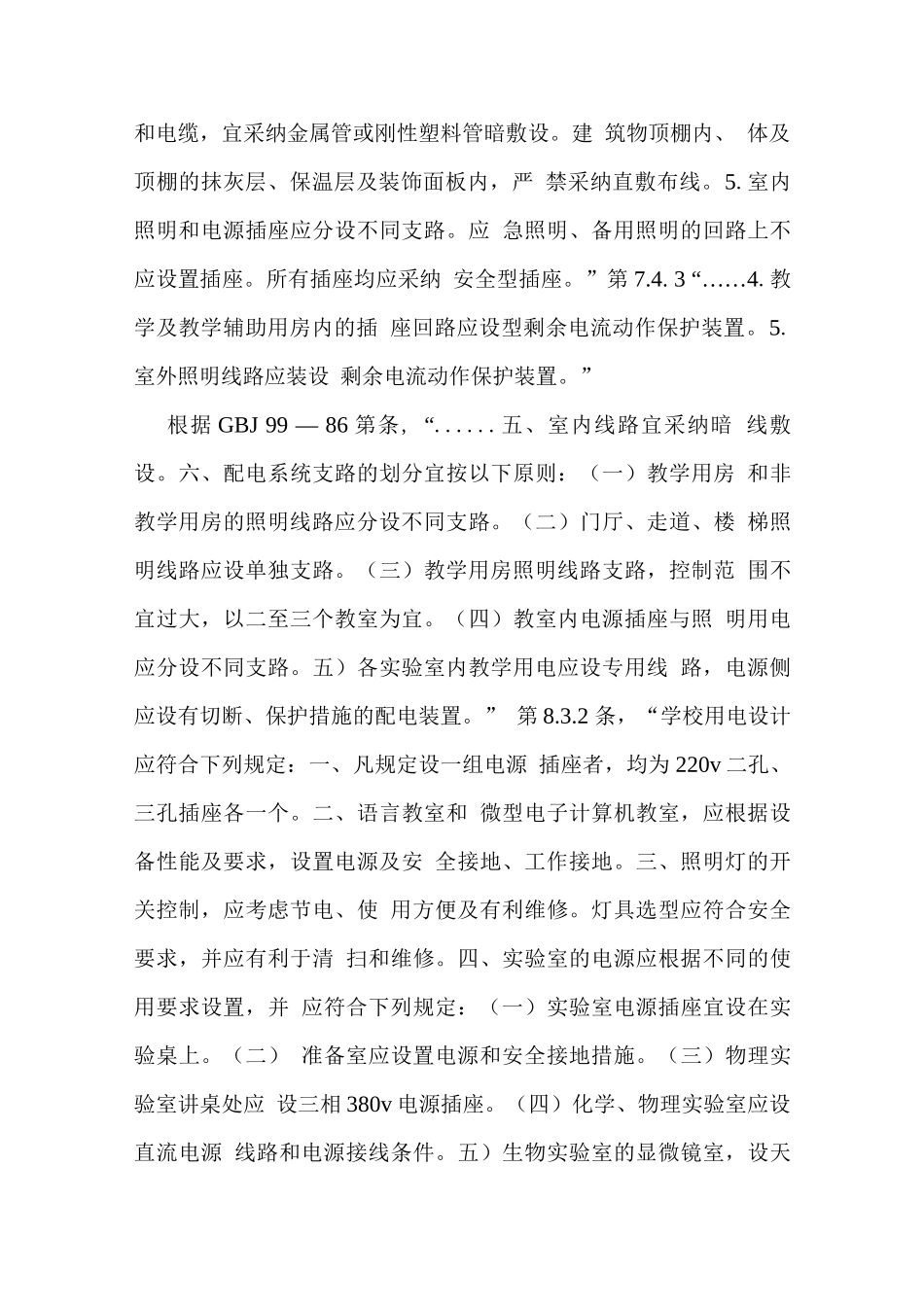

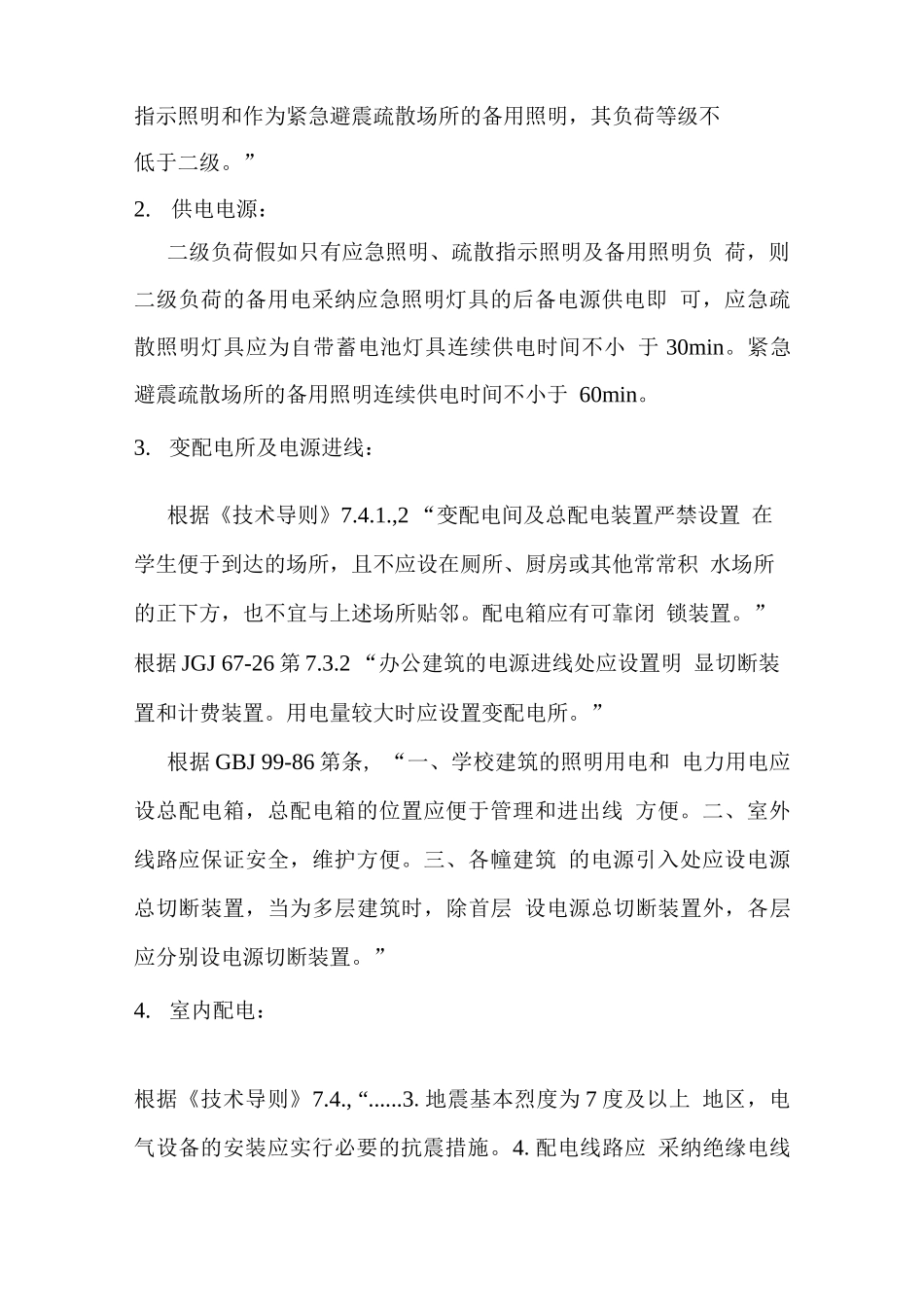

教学兼办公建筑电气施工图设计自查要点一、设计依据除一般常用电气设计法律规范之外，还需执行 1）《办公建筑设计 法律规范》JGJ67-26； 2）《山西省中小学校舍安全工程新建改扩建 与加固技术导则》（以下简称《技术导则》）；3）《中小学校建 筑设计法律规范》GBJ 99 — 86二、节能设计根据《民用建筑电气设计法律规范》JGJ 16-28 第 10. 8. 2,“学校电气照明设计应符合下列规定：5、教室照明的控 制应沿平行外窗方向顺序设置开关，黑板照明开关应单独装设。 走廊照明开关的设置宜在上课后关掉部分灯具。……”第 10. 8. 3，“办公楼电气照明设计应符合下列规定：1、办公室、设计 绘图室、计算机室等宜采纳直管荧光灯。对于室内饰面及地面材 料的反射比，顶棚宜为0.7;墙面宜为 0. 5;地面宜为 0. 3。2、 办公房间的一般照明宜设计在工作区的两侧，采纳荧光灯时宜使 灯具纵轴与水平视线相平行。不宜将灯具布置在工作位置的正前 方。大开间办公室宜采纳与外窗平行的布灯形式。……”根据 JGJ 67 — 26 第 7.3.5“办公建筑的照明应采纳高效、 节能的荧光灯及节能型光源，灯具应选用无眩光的灯具。”三、低压配电系统1.负荷等级：根据《技术导则》：学校消防用电、应急照明、疏散指示照明和作为紧急避震疏散场所的备用照明，其负荷等级不低于二级。”2.供电电源：二级负荷假如只有应急照明、疏散指示照明及备用照明负 荷，则二级负荷的备用电采纳应急照明灯具的后备电源供电即 可，应急疏散照明灯具应为自带蓄电池灯具连续供电时间不小 于 30min。紧急避震疏散场所的备用照明连续供电时间不小于 60min。3.变配电所及电源进线：根据《技术导则》7.4.1.,2 “变配电间及总配电装置严禁设置 在学生便于到达的场所，且不应设在厕所、厨房或其他常常积 水场所的正下方，也不宜与上述场所贴邻。配电箱应有可靠闭 锁装置。”根据 JGJ 67-26 第 7.3.2 “办公建筑的电源进线处应设置明 显切断装置和计费装置。用电量较大时应设置变配电所。”根据 GBJ 99-86 第条, “一、学校建筑的照明用电和 电力用电应设总配电箱，总配电箱的位置应便于管理和进出线 方便。二、室外线路应保证安全，维护方便。三、各幢建筑 的电源引入处应设电源总切断装置，当为多层建筑时，除首层 设电源总切断装置外，各层应分别设电源切断装置。”4.室内配电：根据《技术导则》7.4., “......3.地震基本烈度为 7 度及以上 地...
