新式脚手架连墙件应用

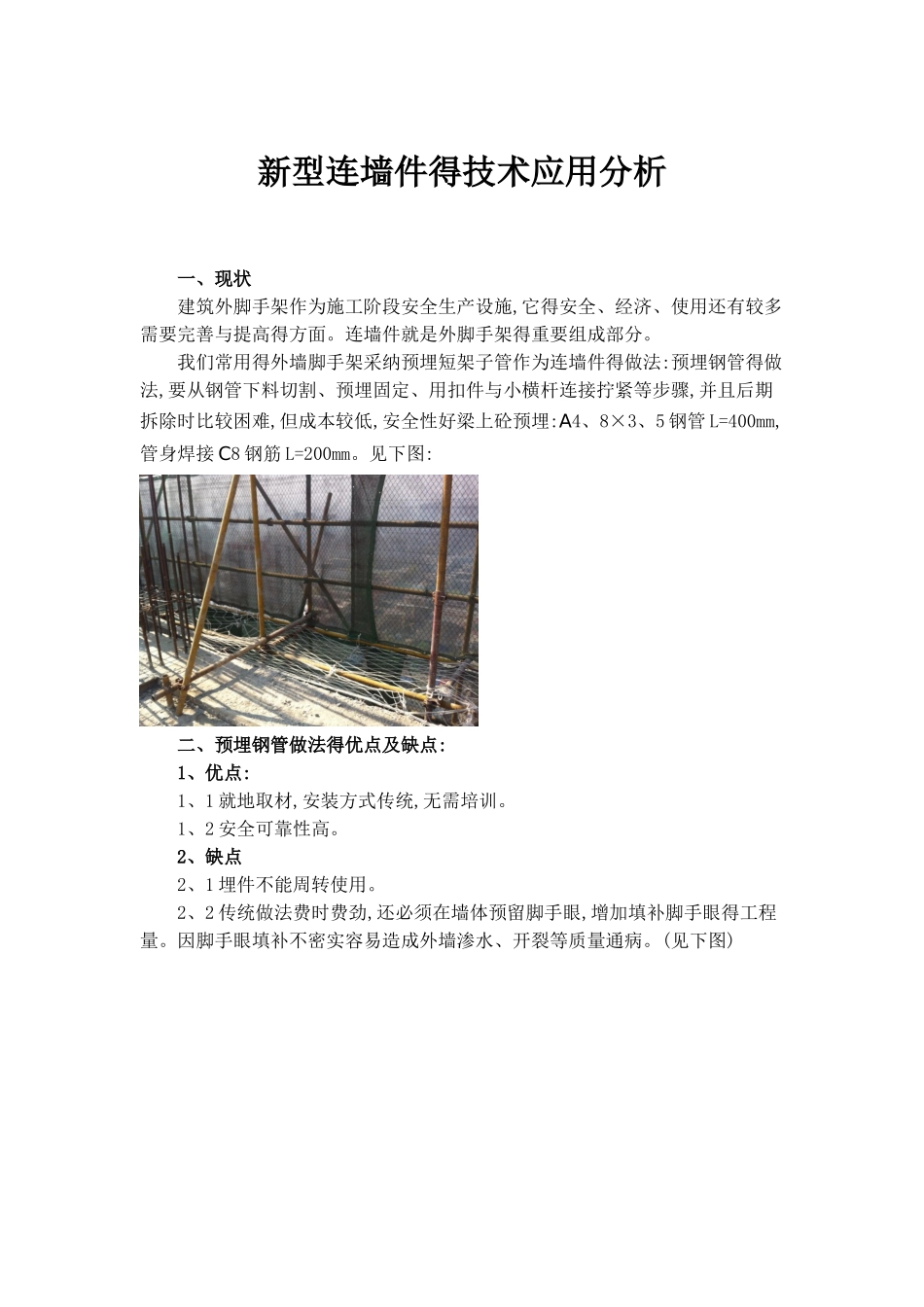

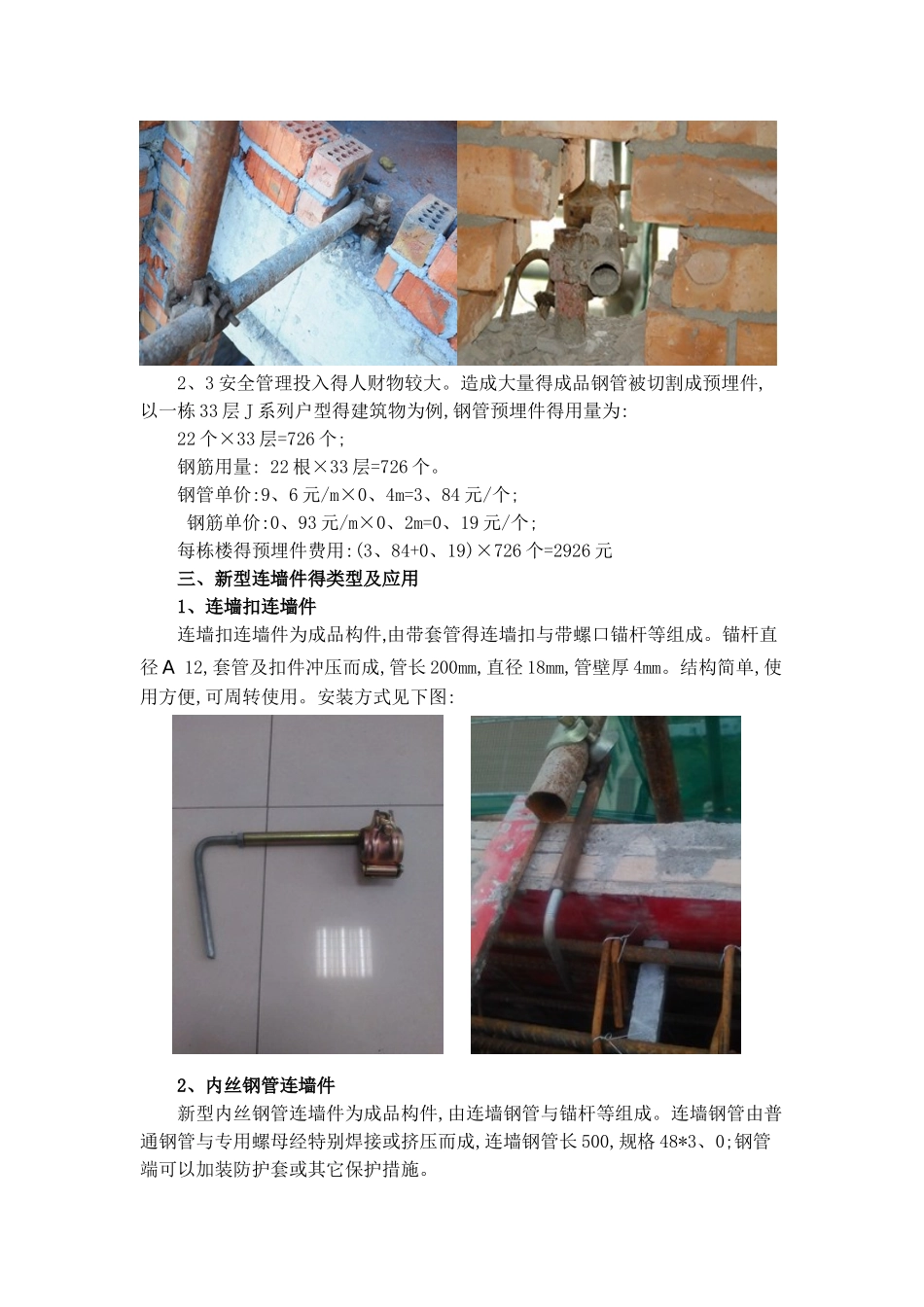

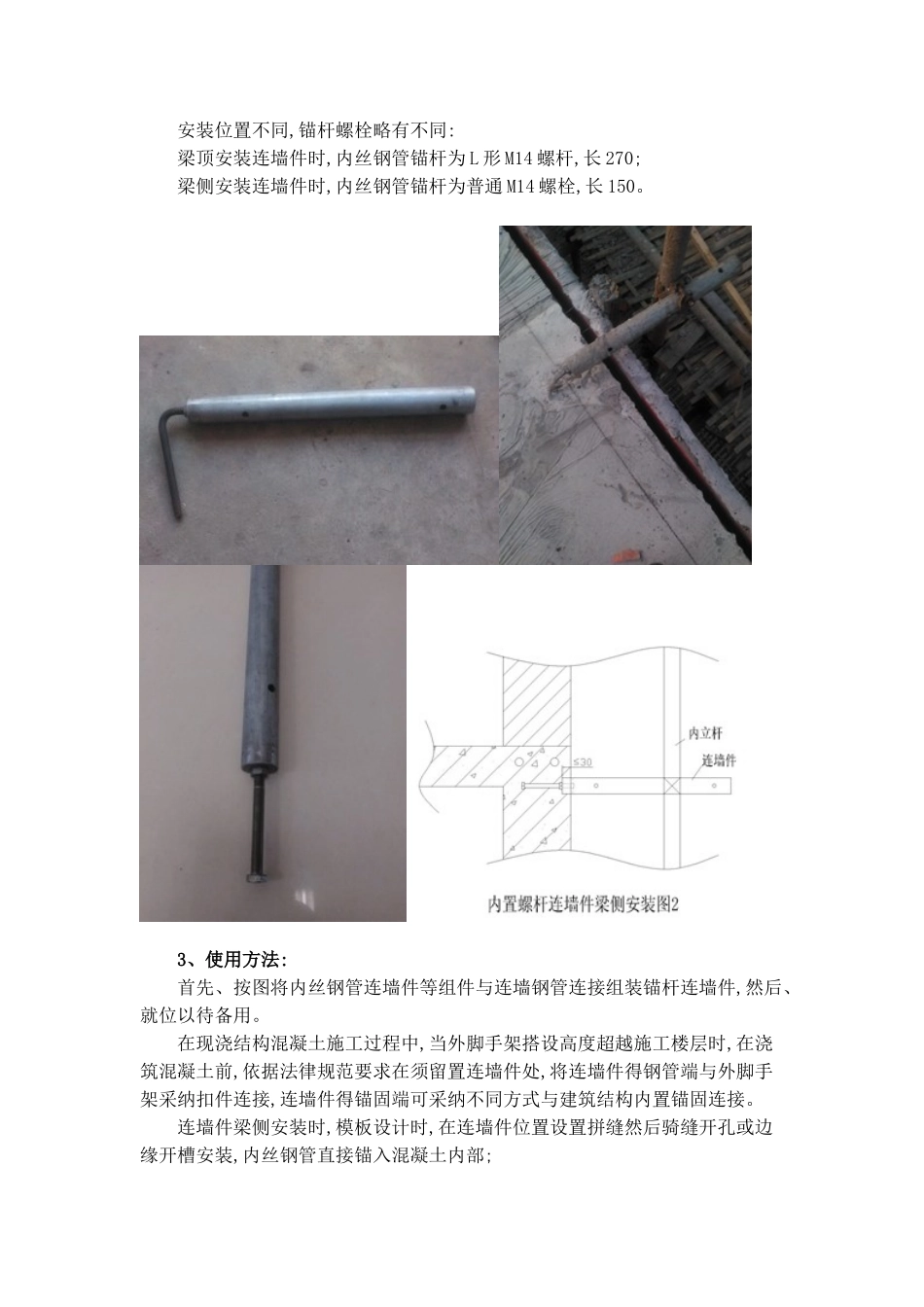

新型连墙件得技术应用分析一、现状建筑外脚手架作为施工阶段安全生产设施,它得安全、经济、使用还有较多需要完善与提高得方面。连墙件就是外脚手架得重要组成部分。 我们常用得外墙脚手架采纳预埋短架子管作为连墙件得做法:预埋钢管得做法,要从钢管下料切割、预埋固定、用扣件与小横杆连接拧紧等步骤,并且后期拆除时比较困难,但成本较低,安全性好梁上砼预埋:A4、8×3、5 钢管 L=400mm,管身焊接 C8 钢筋 L=200mm。见下图:二、预埋钢管做法得优点及缺点:1、优点:1、1 就地取材,安装方式传统,无需培训。1、2 安全可靠性高。2、缺点2、1 埋件不能周转使用。2、2 传统做法费时费劲,还必须在墙体预留脚手眼,增加填补脚手眼得工程量。因脚手眼填补不密实容易造成外墙渗水、开裂等质量通病。(见下图)2、3 安全管理投入得人财物较大。造成大量得成品钢管被切割成预埋件,以一栋 33 层 J 系列户型得建筑物为例,钢管预埋件得用量为: 22 个×33 层=726 个;钢筋用量: 22 根×33 层=726 个。钢管单价:9、6 元/m×0、4m=3、84 元/个; 钢筋单价:0、93 元/m×0、2m=0、19 元/个; 每栋楼得预埋件费用:(3、84+0、19)×726 个=2926 元三、新型连墙件得类型及应用1、连墙扣连墙件 连墙扣连墙件为成品构件,由带套管得连墙扣与带螺口锚杆等组成。锚杆直径 A 12,套管及扣件冲压而成,管长 200mm,直径 18mm,管壁厚 4mm。结构简单,使用方便,可周转使用。安装方式见下图: 2、内丝钢管连墙件新型内丝钢管连墙件为成品构件,由连墙钢管与锚杆等组成。连墙钢管由普通钢管与专用螺母经特别焊接或挤压而成,连墙钢管长 500,规格 48*3、0;钢管端可以加装防护套或其它保护措施。安装位置不同,锚杆螺栓略有不同:梁顶安装连墙件时,内丝钢管锚杆为 L 形 M14 螺杆,长 270;梁侧安装连墙件时,内丝钢管锚杆为普通 M14 螺栓,长 150。 3、使用方法:首先、按图将内丝钢管连墙件等组件与连墙钢管连接组装锚杆连墙件,然后、就位以待备用。在现浇结构混凝土施工过程中,当外脚手架搭设高度超越施工楼层时,在浇筑混凝土前,依据法律规范要求在须留置连墙件处,将连墙件得钢管端与外脚手架采纳扣件连接,连墙件得锚固端可采纳不同方式与建筑结构内置锚固连接。连墙件梁侧安装时,模板设计时,在连墙件位置设置拼缝然后骑缝开孔或边缘开槽安装,内丝钢管直接锚入混凝土内部;或采纳梁顶安装方法,锚杆端直接搁置在外侧模板上口,使 L 形锚杆弯折部分锚入梁内或墙...
