1审计说明审查要点(1) 编制依据：主管部门的审批文件、工程建设标准
(2) 工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度
(5)防水设计: 地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施
屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型; 潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施
(6)建筑防火: 防火分区及安全疏散: 消防设施及措施:如墙体、金属承重构件、幕墙、管并、防火门、防火眷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等
(7)人防工程:人防丁程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置
(8)室内外装修做法
(9)需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求,如电梯、自动扶梯、幕墙、天窗等
(10)其它需特别说明的情况,如安全防护、环保措施等
2图纸基本要求审查点图纸基本要求审查点(1)总平面图: 标示建设用地范围、道路及建筑红线位置、用地及四邻有关地形、地物
周边市政道路的控制标高; 明确新建工程(包括隐蔽工程)的位置及室内外设计标高、场地道路、广场、停车位布置及地面雨水排除方向

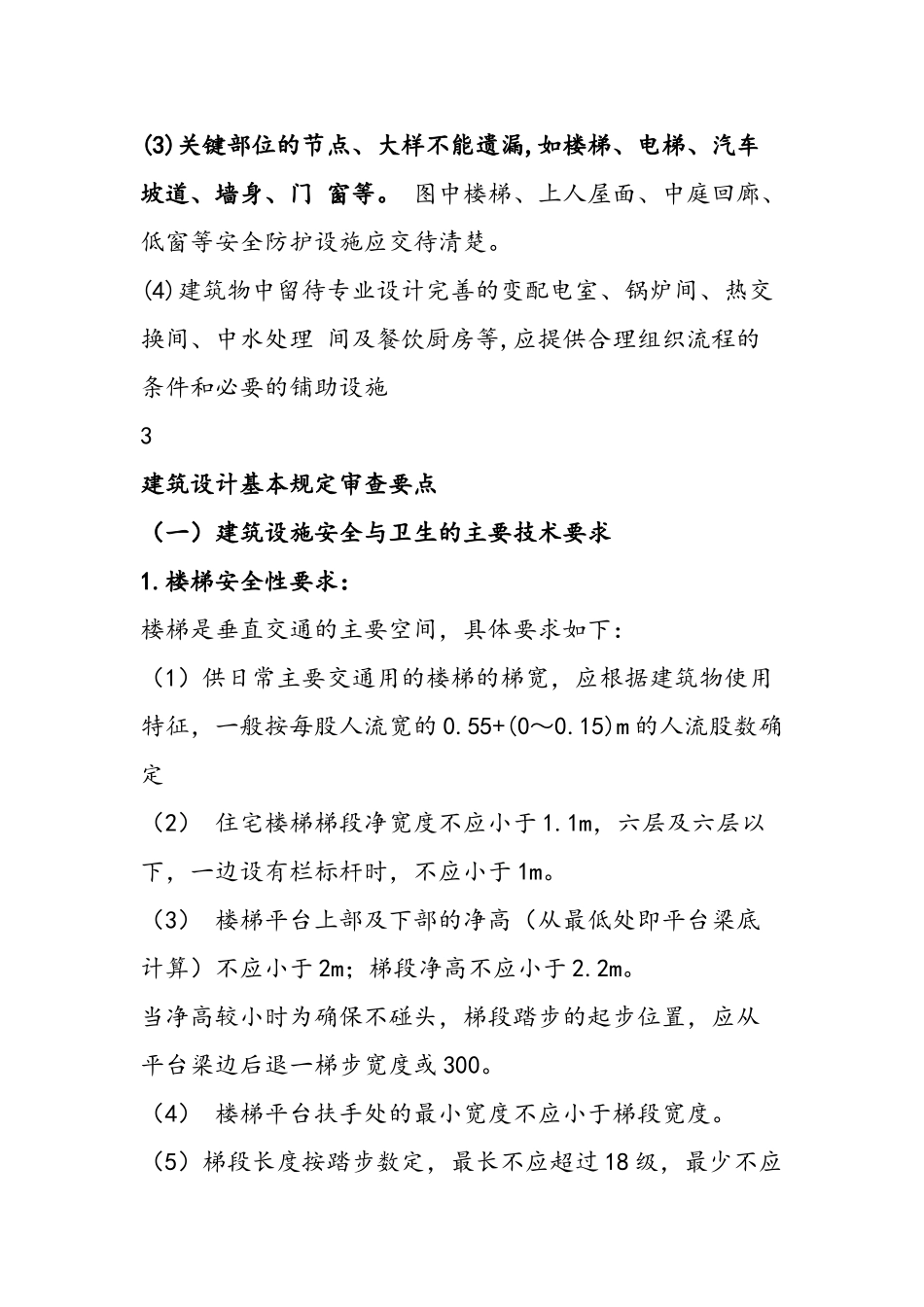

(3)关键部位的节点、大样不能遗漏,如楼梯、电梯、汽车坡道、墙身、门 窗等
图中楼梯、上人屋面、中庭回廊、低窗等安全防护设施应交待清楚
