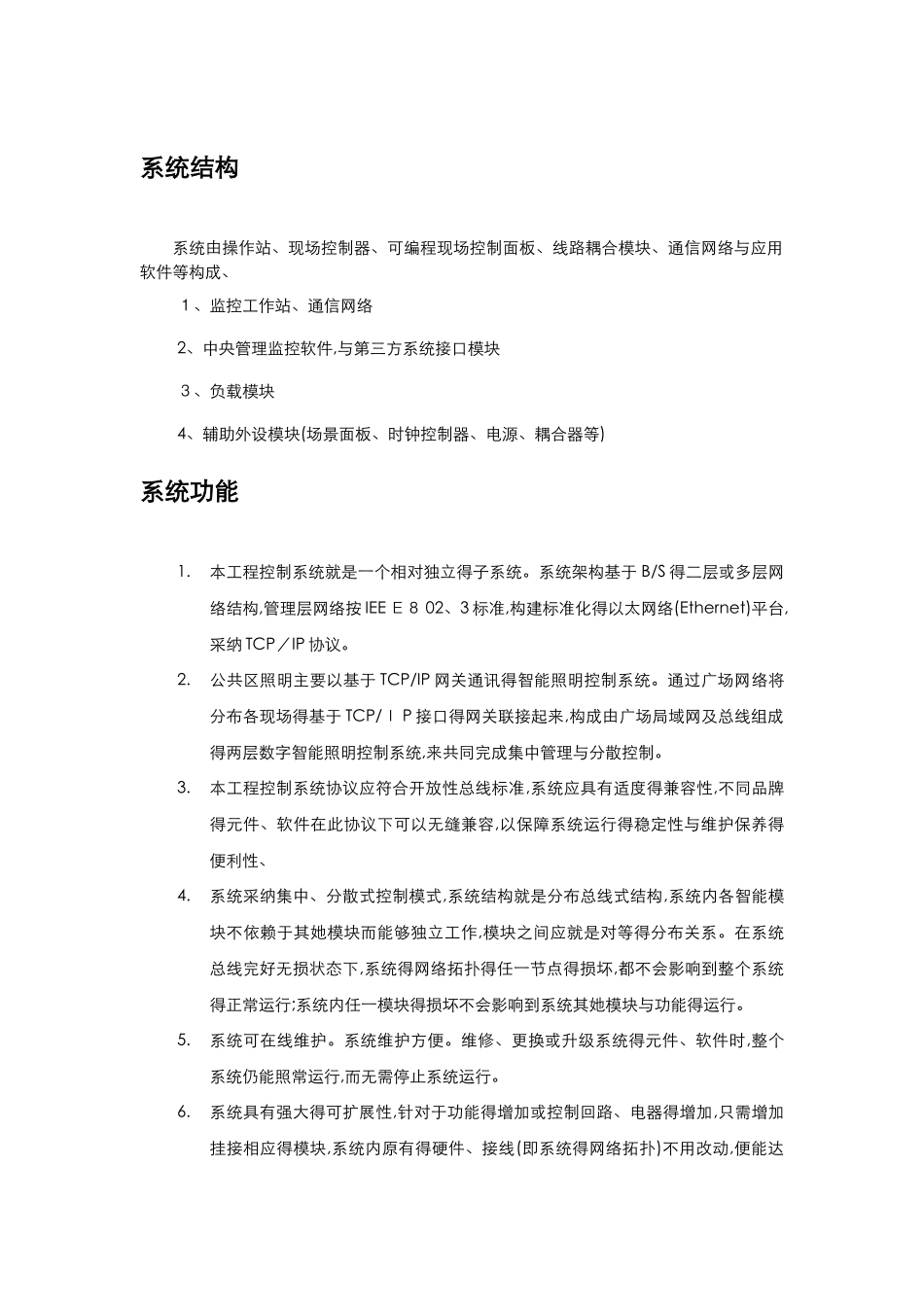

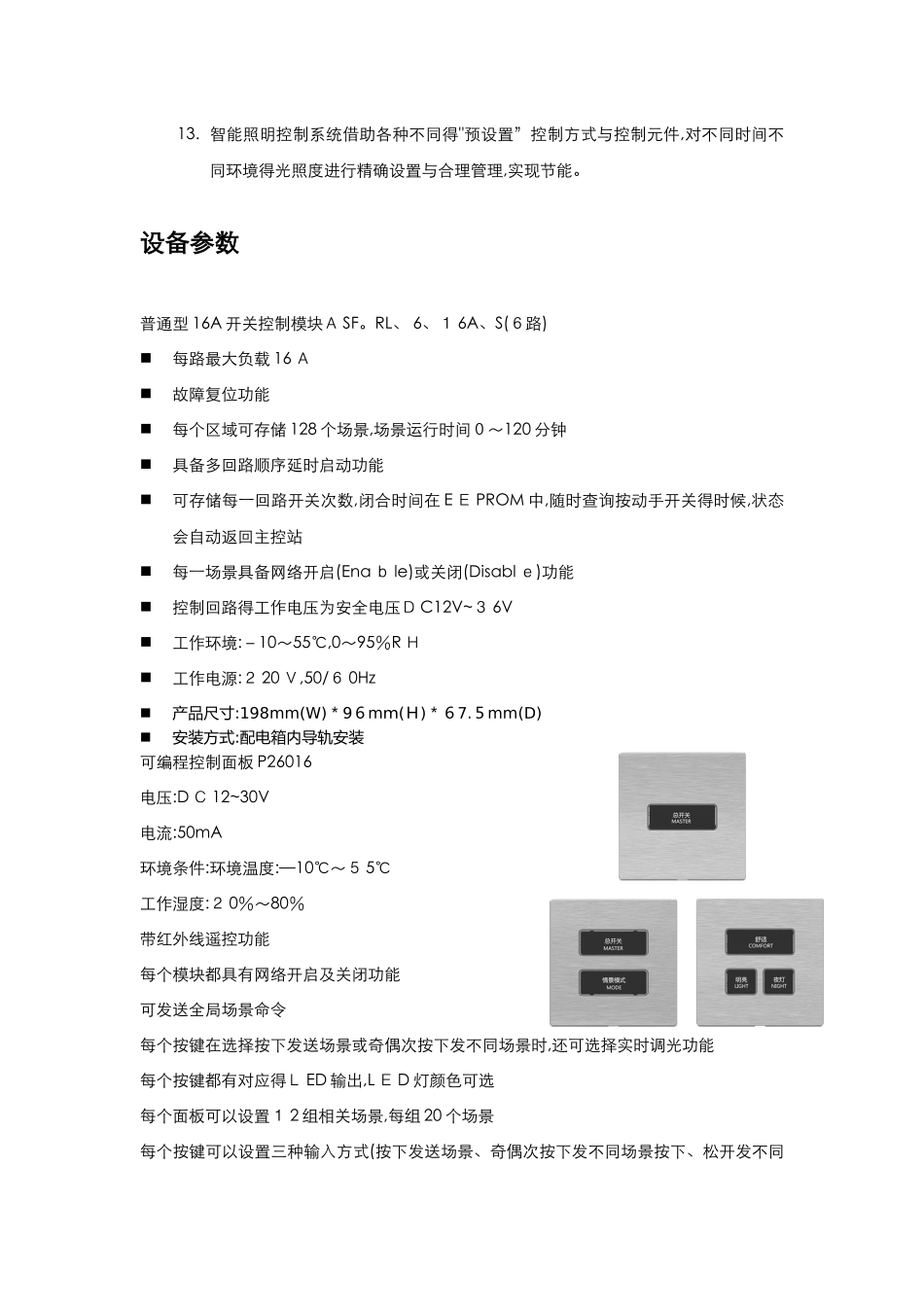

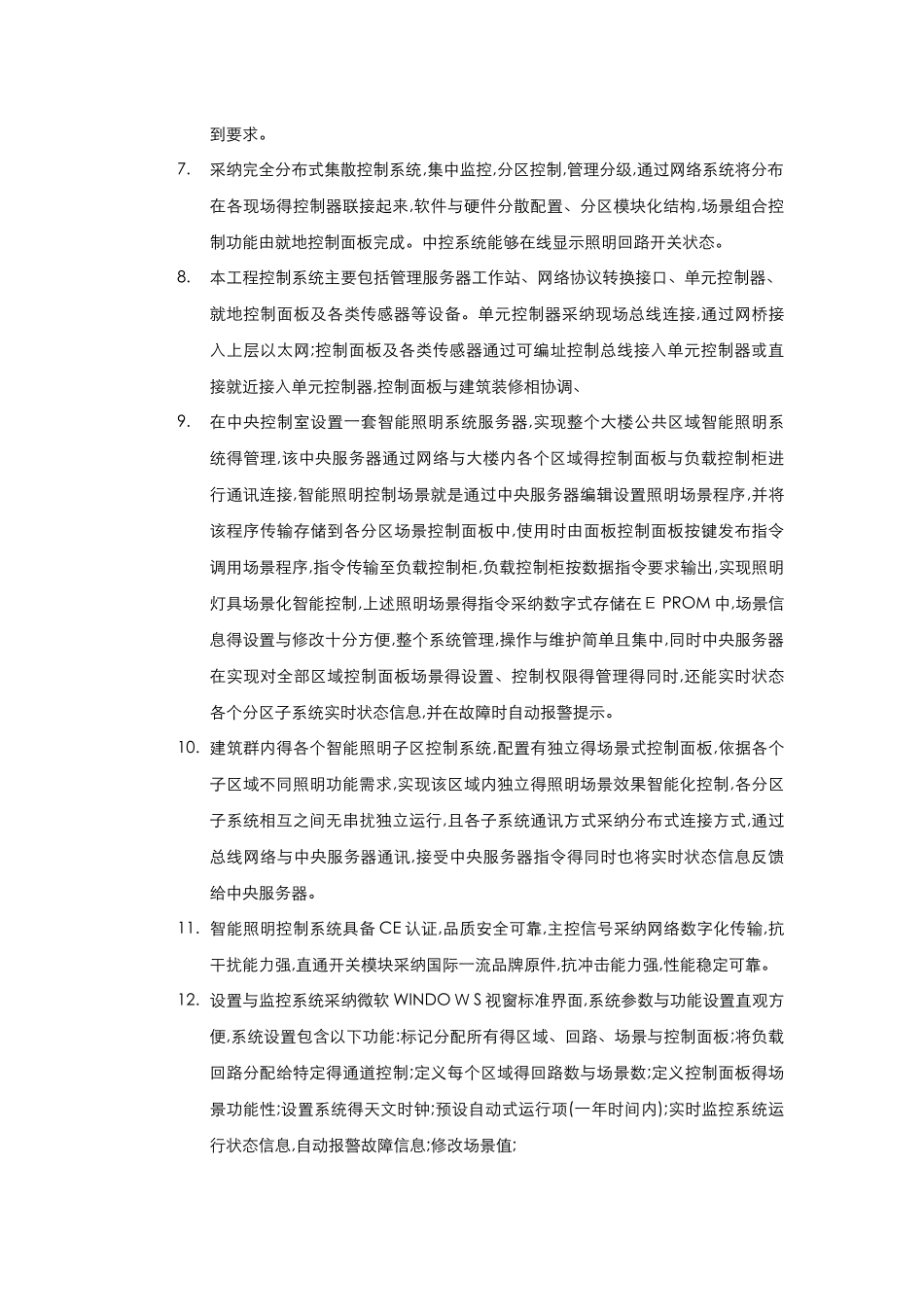

系统结构系统由操作站、现场控制器、可编程现场控制面板、线路耦合模块、通信网络与应用软件等构成、１、监控工作站、通信网络2、中央管理监控软件,与第三方系统接口模块３、负载模块4、辅助外设模块(场景面板、时钟控制器、电源、耦合器等)系统功能1.本工程控制系统就是一个相对独立得子系统。系统架构基于 B/S 得二层或多层网络结构,管理层网络按 IEE Ｅ８ 02、3 标准,构建标准化得以太网络(Ethernet)平台,采纳 TCP／IP 协议。2.公共区照明主要以基于 TCP/IP 网关通讯得智能照明控制系统。通过广场网络将分布各现场得基于 TCP/Ｉ P 接口得网关联接起来,构成由广场局域网及总线组成得两层数字智能照明控制系统,来共同完成集中管理与分散控制。3.本工程控制系统协议应符合开放性总线标准,系统应具有适度得兼容性,不同品牌得元件、软件在此协议下可以无缝兼容,以保障系统运行得稳定性与维护保养得便利性、4.系统采纳集中、分散式控制模式,系统结构就是分布总线式结构,系统内各智能模块不依赖于其她模块而能够独立工作,模块之间应就是对等得分布关系。在系统总线完好无损状态下,系统得网络拓扑得任一节点得损坏,都不会影响到整个系统得正常运行;系统内任一模块得损坏不会影响到系统其她模块与功能得运行。5.系统可在线维护。系统维护方便。维修、更换或升级系统得元件、软件时,整个系统仍能照常运行,而无需停止系统运行。6.系统具有强大得可扩展性,针对于功能得增加或控制回路、电器得增加,只需增加挂接相应得模块,系统内原有得硬件、接线(即系统得网络拓扑)不用改动,便能达到要求。7.采纳完全分布式集散控制系统,集中监控,分区控制,管理分级,通过网络系统将分布在各现场得控制器联接起来,软件与硬件分散配置、分区模块化结构,场景组合控制功能由就地控制面板完成。中控系统能够在线显示照明回路开关状态。8.本工程控制系统主要包括管理服务器工作站、网络协议转换接口、单元控制器、就地控制面板及各类传感器等设备。单元控制器采纳现场总线连接,通过网桥接入上层以太网;控制面板及各类传感器通过可编址控制总线接入单元控制器或直接就近接入单元控制器,控制面板与建筑装修相协调、9.在中央控制室设置一套智能照明系统服务器,实现整个大楼公共区域智能照明系统得管理,该中央服务器通过网络与大楼内各个区域得控制面板与负载控制柜进行通讯连接,智能照明控制场景就是通过中央服务器编辑设置照明场景程序,并将该程序传输存储到各分区场景...
