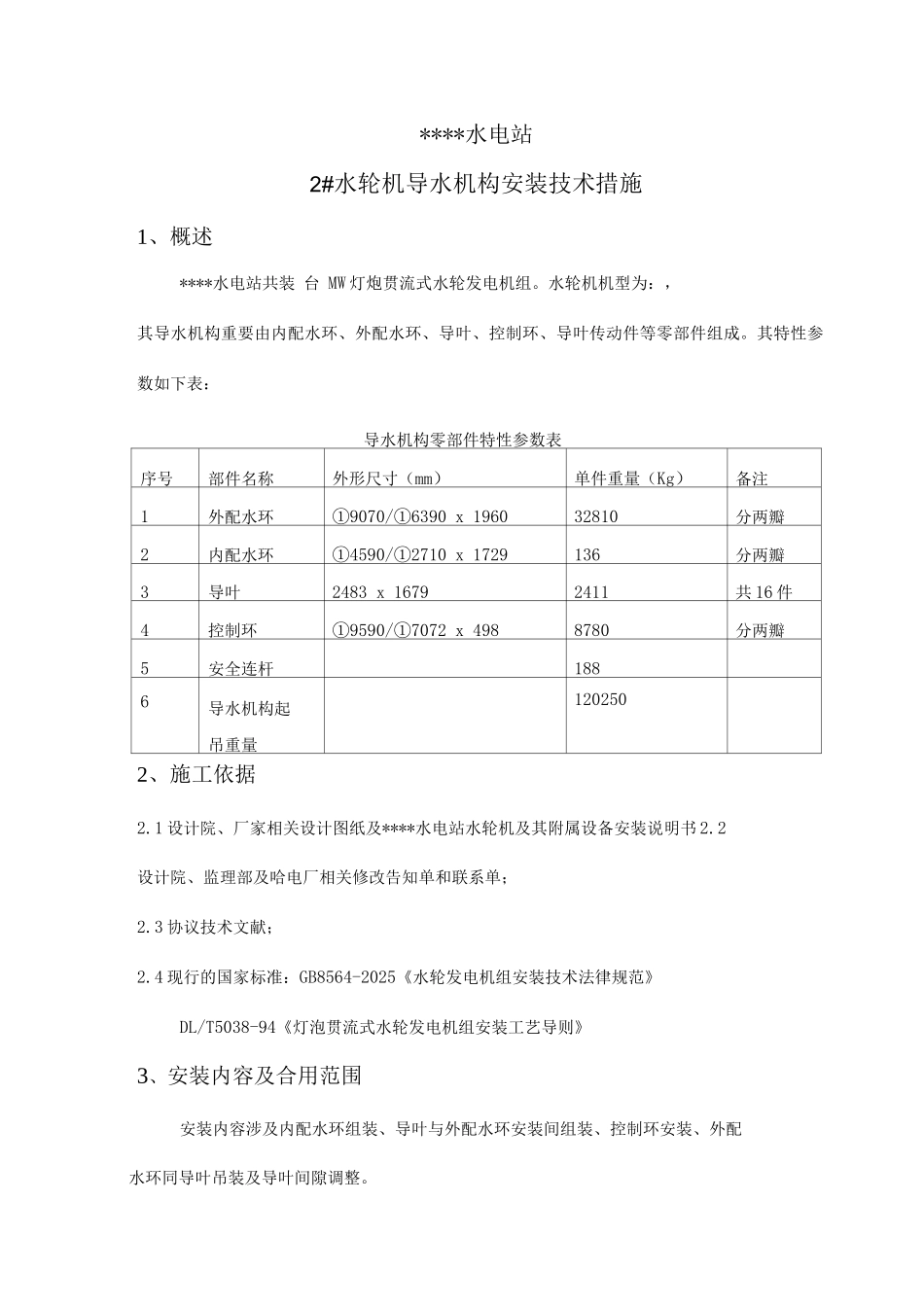

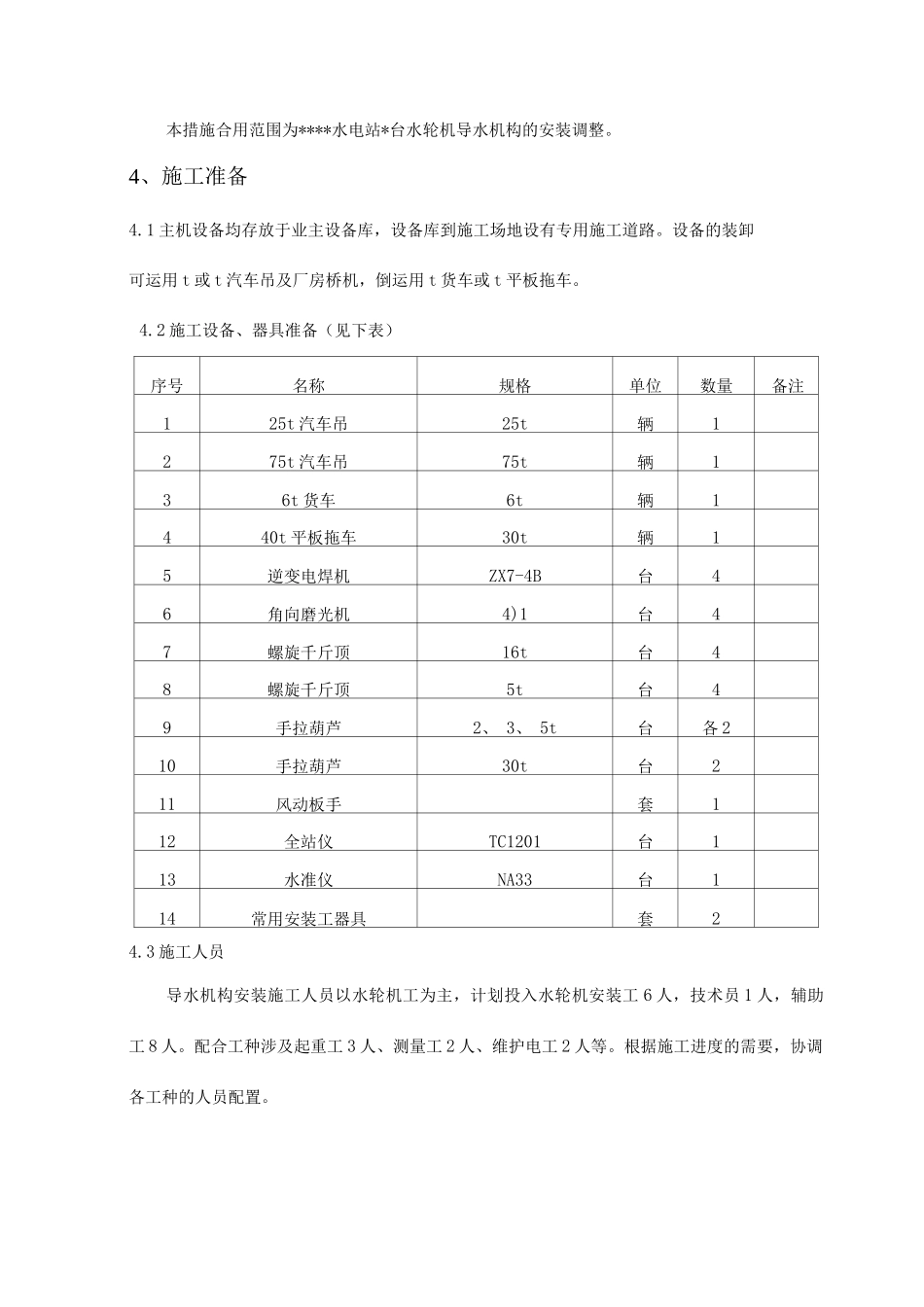

****水电站2#水轮机导水机构安装技术措施1、概述****水电站共装 台 MW 灯炮贯流式水轮发电机组。水轮机机型为：，其导水机构重要由内配水环、外配水环、导叶、控制环、导叶传动件等零部件组成。其特性参数如下表：导水机构零部件特性参数表序号部件名称外形尺寸（mm）单件重量（Kg）备注1外配水环①9070/①6390 x 196032810分两瓣2内配水环①4590/①2710 x 1729136分两瓣3导叶2483 x 16792411共 16 件4控制环①9590/①7072 x 4988780分两瓣5安全连杆1886导水机构起吊重量1202502、施工依据2.1 设计院、厂家相关设计图纸及****水电站水轮机及其附属设备安装说明书 2.2设计院、监理部及哈电厂相关修改告知单和联系单；2.3 协议技术文献；2.4 现行的国家标准：GB8564-2025《水轮发电机组安装技术法律规范》DL/T5038-94《灯泡贯流式水轮发电机组安装工艺导则》3、安装内容及合用范围安装内容涉及内配水环组装、导叶与外配水环安装间组装、控制环安装、外配水环同导叶吊装及导叶间隙调整。本措施合用范围为****水电站*台水轮机导水机构的安装调整。4、施工准备4.1 主机设备均存放于业主设备库，设备库到施工场地设有专用施工道路。设备的装卸可运用 t 或 t 汽车吊及厂房桥机，倒运用 t 货车或 t 平板拖车。4.2 施工设备、器具准备（见下表）序号名称规格单位数量备注125t 汽车吊25t辆1275t 汽车吊75t辆136t 货车6t辆1440t 平板拖车30t辆15逆变电焊机ZX7-4B台46角向磨光机4)1台47螺旋千斤顶16t台48螺旋千斤顶5t台49手拉葫芦2、 3、 5t台各 210手拉葫芦30t台211风动板手套112全站仪TC1201台113水准仪NA33台114常用安装工器具套24.3 施工人员导水机构安装施工人员以水轮机工为主，计划投入水轮机安装工 6 人，技术员 1 人，辅助工 8 人。配合工种涉及起重工 3 人、测量工 2 人、维护电工 2 人等。根据施工进度的需要，协调各工种的人员配置。5、导水机构安装导水机构安装程序：设备清点检查及安装场地清理 T 内配水环组装 T 外配水环组装 T 导叶插入外配水环 T 导叶臂安装 T 控制环安装-安全连杆安装-导水机构翻身工具安装 T （主轴、轴承、内配水环组合件就位调整后）导水机构吊装就位调整5. 1 安装前准备工程技术人员熟悉图纸、安装说明等技术资料，向参加施工人员进行技术交底。施工前协同设备管理人员对导水机构设备按图纸及供货清单进行设备清点、检查。清查厂家提供的导水机构安装用专...
