杂木寺水电站运行管理报告报告

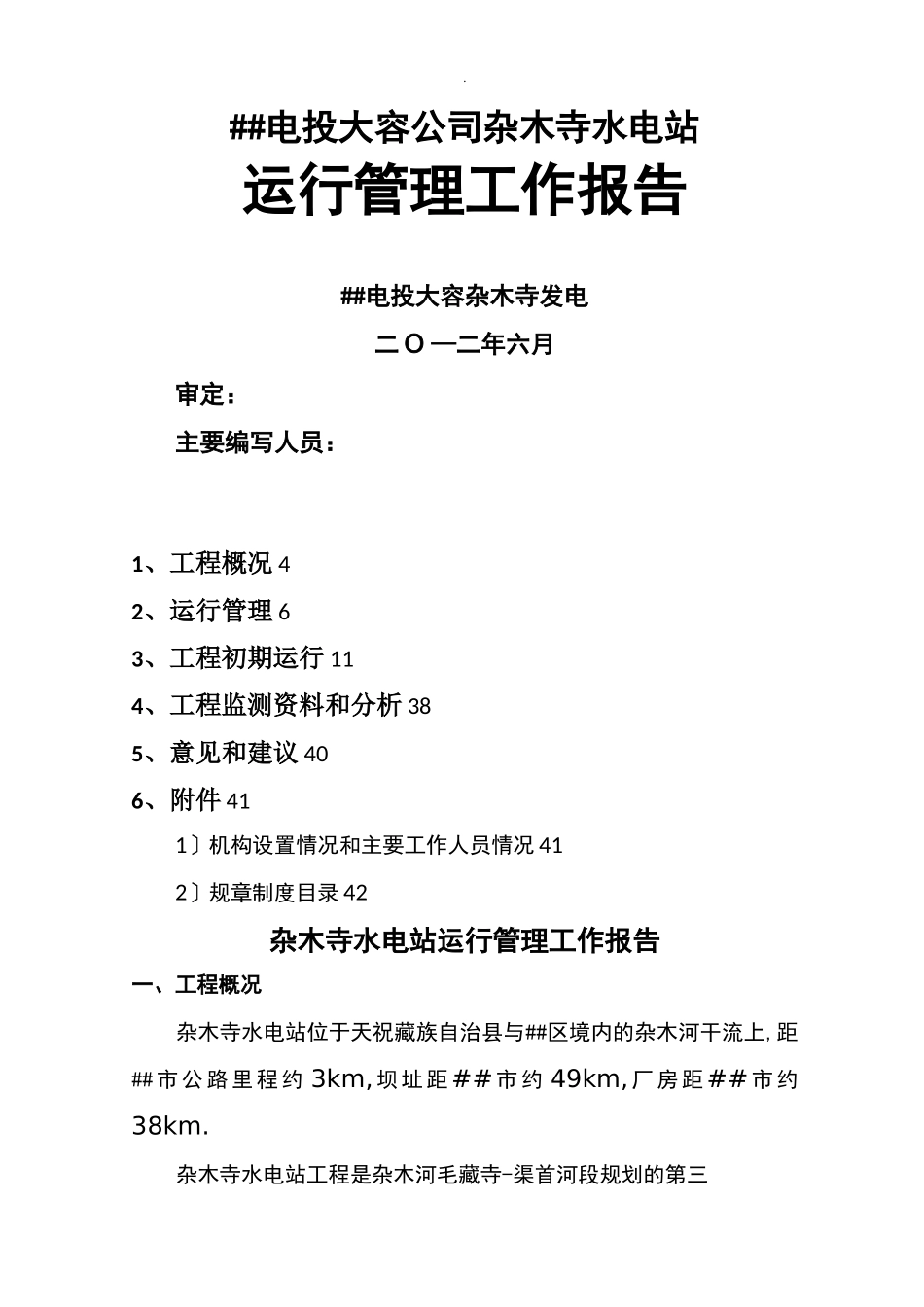

.##电投大容公司杂木寺水电站运行管理工作报告##电投大容杂木寺发电二 O —二年六月审定：主要编写人员：1、工程概况 42、运行管理 63、工程初期运行 114、工程监测资料和分析 385、意见和建议 406、附件 411〕机构设置情况和主要工作人员情况 412〕规章制度目录 42杂木寺水电站运行管理工作报告一、工程概况杂木寺水电站位于天祝藏族自治县与##区境内的杂木河干流上,距##市公路里程约 3km,坝址距## 市约 49km, 厂房距## 市约 38km.杂木寺水电站工程是杂木河毛藏寺-渠首河段规划的第三1 / 18个梯级，电站以发电为主，多年平均发电量为 7938 万 kWh,年利用小时 3451h.枢纽由首部枢纽、引水系统、发电厂与开关站等建筑物组成.电站共装三台机，总装机容量为 23MW〔2 台X9.0MW/台,1 台 x5 MW/台〕.本电站为径流引水式电站额定水头196m,引用流量为 14.5m3/s,多年平均发电量 7938 万 kW・h,年利用小时数 3451h.本工程规模为 IV 等小〔1〕型工程,主要建筑物按 4 级设计,首部挡水、泄水建筑物设计洪水标准采纳 50 年一遇设计,相应的洪水流量501m3/s;校核洪水标准采纳 3 年一遇相应的洪水流量 843m3/s.电站厂房建筑物按 30 年一遇设计,相应的洪水流量 438m3/s,1 年一遇校核，相应的洪水流量为 671 m3/s.推举采纳上坝址、右岸引水、上厂址枢纽布置格局.本电站采纳单母线接线方式；出线一回，电压等级为 110kV,开关站为户外 GIS.杂木寺水电站工程枢纽主要建筑物由挡水建筑物、泄洪排沙建筑物、引水建筑物、发电厂房与开关站等组成.水库正常蓄水位与设计洪水位 2218.m,校核洪水位 2219.10m,电站总装机容量 23MW.T程规模属 V 等小＜1＞型工程，枢纽主要建筑物为 4 级,次要建筑物为 5 级.挡水建筑物主要由左岸土工膜堆石副坝组成，坝顶宽度 5.0m,坝顶高程为 1.50m,坝顶长 176m,最大坝高 14.80m.挡水建筑物基础采纳土工膜水平铺盖进行防渗.2 / 18泄水建筑物包括两孔泄洪冲沙闸和一个溢流坝段.泄洪冲沙闸布置在河床右岸，闸顶高程 1.50m 坝段长度 25m.由引水渠段、闸室段和消力池段组成,单个孔净宽 7.5m,边墩厚 3m,中墩厚 4.0m,底板高程 2208m,基础面高程 2204m,设平板工作门和平板检修门各一扇，孔尺寸为 7.5mx11m〔宽 X 高〕消力池长 40m,底板高程2205.50m.基础采纳混凝土铺盖结合土工膜水平铺盖进行防渗.发电引水系统布置在杂木河右岸，由进水、压力引水隧洞、调压井与高压管道段...
