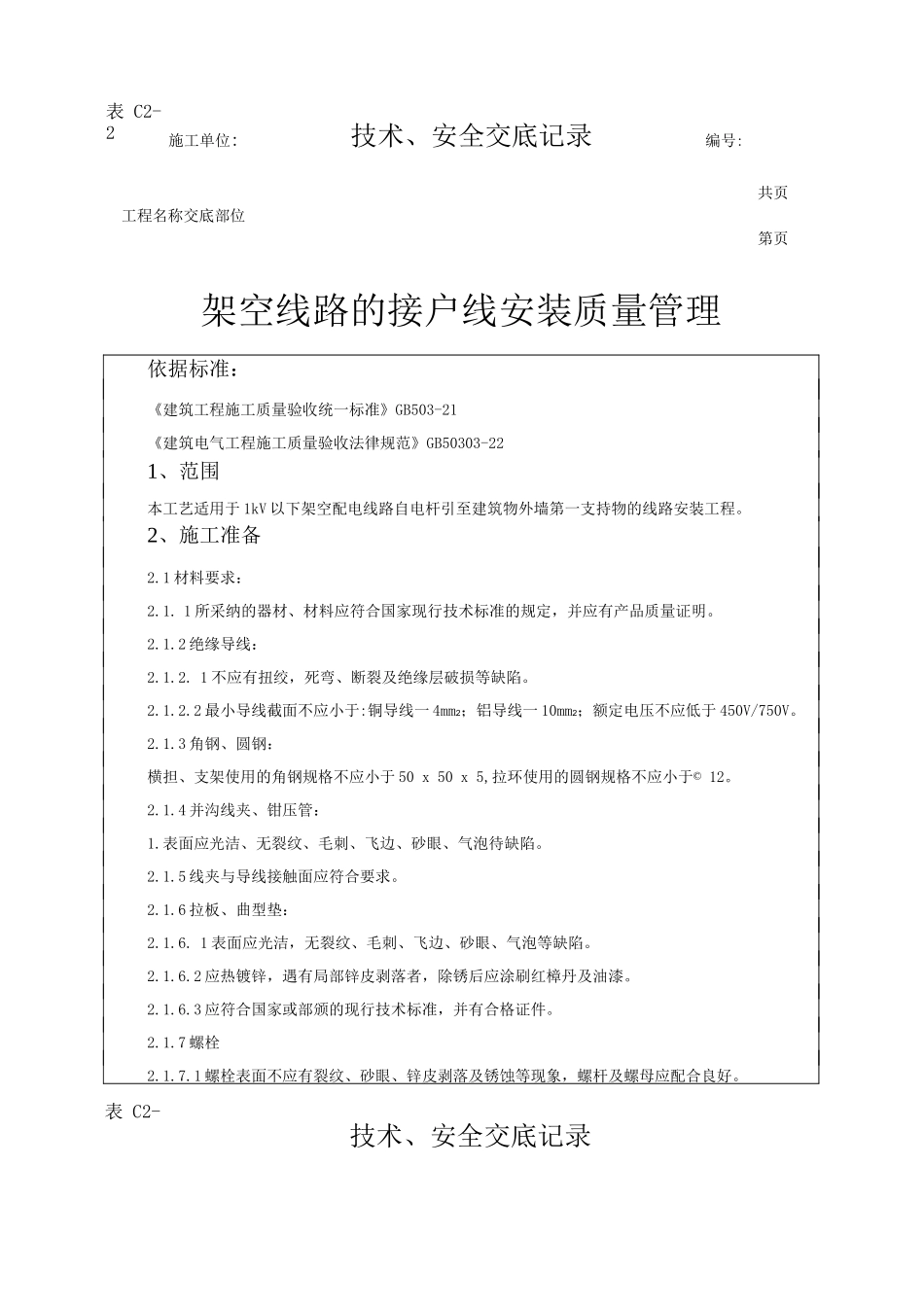

施工单位:共页工程名称交底部位第页架空线路的接户线安装质量管理依据标准：《建筑工程施工质量验收统一标准》GB503-21《建筑电气工程施工质量验收法律规范》GB50303-221、范围本工艺适用于 1kV 以下架空配电线路自电杆引至建筑物外墙第一支持物的线路安装工程。2、施工准备2.1 材料要求：2.1. 1 所采纳的器材、材料应符合国家现行技术标准的规定，并应有产品质量证明。2.1.2 绝缘导线：2.1.2. 1 不应有扭绞，死弯、断裂及绝缘层破损等缺陷。2.1.2.2 最小导线截面不应小于:铜导线一 4mm2；铝导线一 10mm2；额定电压不应低于 450V/750V。2.1.3 角钢、圆钢：横担、支架使用的角钢规格不应小于 50 x 50 x 5,拉环使用的圆钢规格不应小于© 12。2.1.4 并沟线夹、钳压管：1.表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡待缺陷。2.1.5 线夹与导线接触面应符合要求。2.1.6 拉板、曲型垫：2.1.6. 1 表面应光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷。2.1.6.2 应热镀锌，遇有局部锌皮剥落者，除锈后应涂刷红樟丹及油漆。2.1.6.3 应符合国家或部颁的现行技术标准，并有合格证件。2.1.7 螺栓2.1.7.1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺杆及螺母应配合良好。编号:表 C2-2表 C2-2技术、安全交底记录技术、安全交底记录施工单位：年 月 日编号：共页工程名称交底部位第页交底内容：2.1.7.2 金具上的各种联结螺栓应有防松装置，采纳的防松装置应镀锌良好、弹力合适、厚度符合规定。2.1.8 其它材料：防水弯头、绝缘绑线、橡胶布、黑胶布、水泥、砂子、防锈漆等。2.2 主要机具：2.2. 1 台钻、台钳、油压线钳、电焊机、手锤、錾子、钢锯、活扳手。2.2.2 盒尺、方尺、钢板尺、杰桶、杰铲、水桶、脚扣、安全带、高凳等。2.3 作业条件：2.3.1 架空配电线路及建筑物的电源进户管线安装敷设已完成。2.3.2 建筑工程外施工架已拆除。3、操作工艺3.1 工艺流程：横担、支架制作、安装一接户线架设一导线连接3.2 横担、支架制作、安装：3.2.1 横担、支架制作：根据进线方式确定横担、支架的型工，计算角钢长度后，锯断。划出煨角线及孔位线，钻孔后，按煨角线锯出豁，夹在台钳上煨制成型。然后，将豁的对缝焊牢。采纳埋注固定的横担、支架及螺栓、拉环的埋注端应做出燕尾。最后，将横担、支架除锈后刷锈漆一道、灰油漆两道（埋入砖墙部分只刷防锈漆）。3.2.2 横担、支架安装：待横担、支架的油漆干燥后，进行埋...
