某化工厂设备安装施工方案

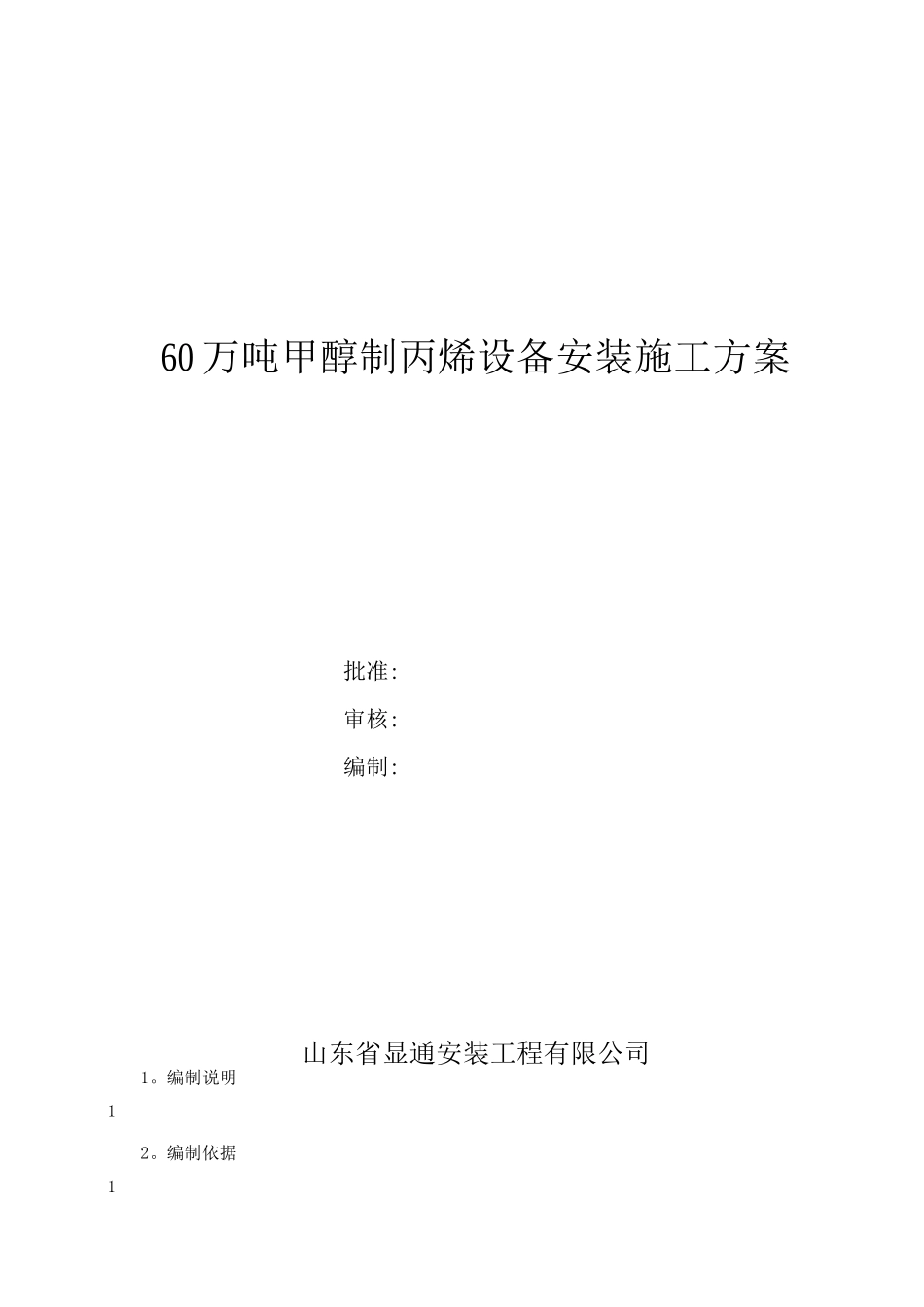

某化工厂设备安装施工方案_第1页
1/9
某化工厂设备安装施工方案_第2页
2/9

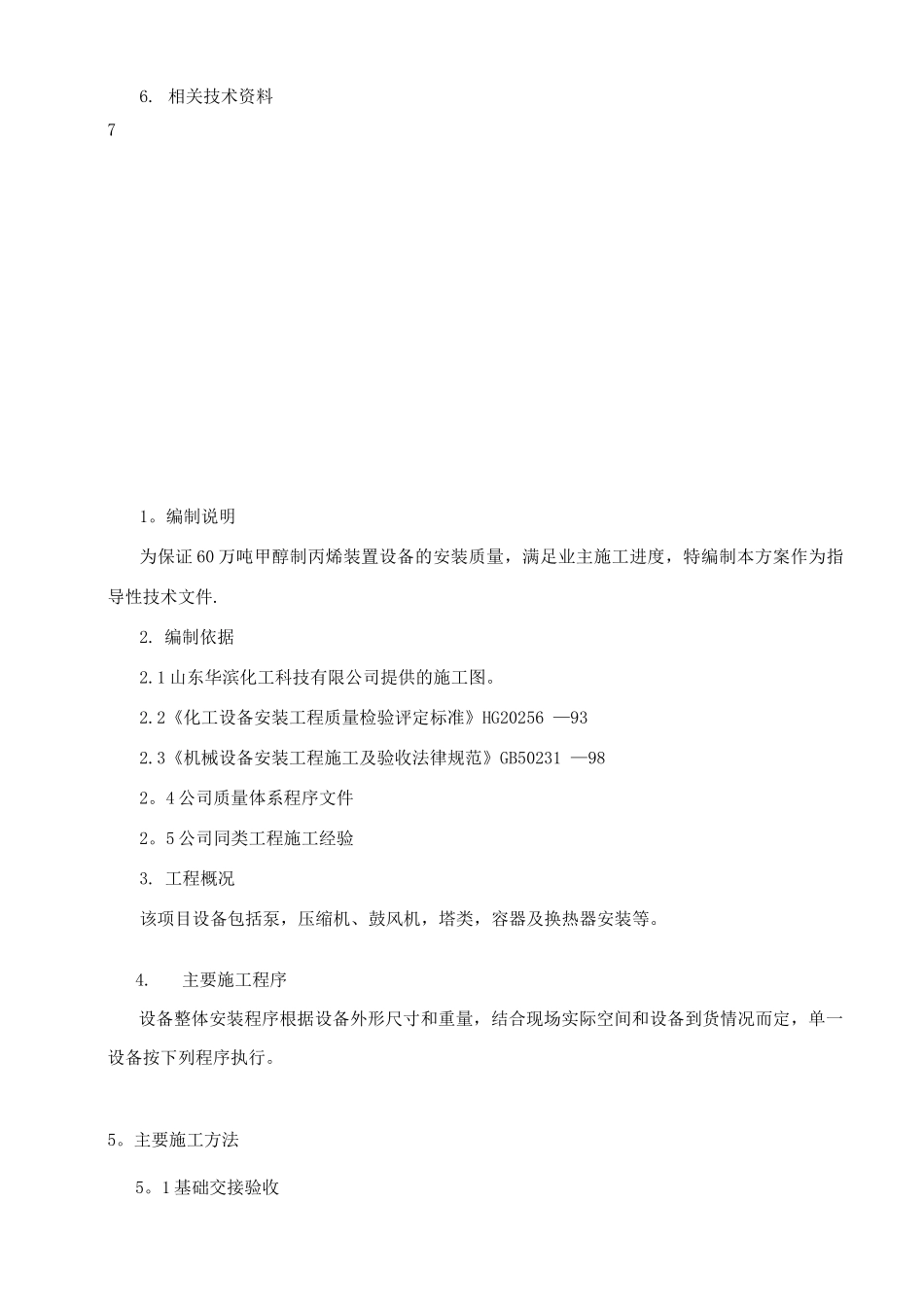

某化工厂设备安装施工方案_第3页
3/9
60 万吨甲醇制丙烯设备安装施工方案批准:审核:编制:山东省显通安装工程有限公司1。编制说明12。编制依据13 .工程概况14. 主要施工程序15. 主要施工方法15.1 基础交接验收15.2 设备交接验收35.3 基础处理,垫铁放置35。4 设备倒运及吊装55。5 设备找正与找平55。6 设备安装验收55。7 垫铁点焊65.8 基础灌浆及抹面65。9 内件及附件安装65。10 试验及冲洗65。11 设备敞封闭75。12 设备的防腐保温76. 相关技术资料71。编制说明为保证 60 万吨甲醇制丙烯装置设备的安装质量,满足业主施工进度,特编制本方案作为指导性技术文件.2. 编制依据2.1 山东华滨化工科技有限公司提供的施工图。2.2《化工设备安装工程质量检验评定标准》HG20256 —932.3《机械设备安装工程施工及验收法律规范》GB50231 —982。4 公司质量体系程序文件2。5 公司同类工程施工经验3. 工程概况该项目设备包括泵,压缩机、鼓风机,塔类,容器及换热器安装等。4.主要施工程序设备整体安装程序根据设备外形尺寸和重量,结合现场实际空间和设备到货情况而定,单一设备按下列程序执行。5。主要施工方法5。1 基础交接验收(1)检查基础的施工技术资料。主要核查测量放线记录是否完整,是否具有质量合格证明书。(2)设备基础上应有明显的标高准线和纵横中心线,相应建筑物上应标有明显的坐标轴线。设计要求作沉降观测的设备基础应有沉降观测水准点。(3)设备基础表面不得有裂纹、蜂窝、空洞、露筋等缺陷。设备基础表面和地脚螺栓孔内的油污、积水及其它杂物均应清理洁净。(4)基础混凝土强度应达到设计要求,周围上方应回填、夯实、整平。(5)实测基础的外形尺寸,对比基础图和设备技术文件进行复核,其尺寸允许偏差必须符合法律规范要求。(见表 5。1)表 5。1 设备基础的允许偏差序号偏差名称允许差值(mm)1基础坐标位置(纵横轴线)士 102基础各不同平面标高+ 0-103基础上表面外形尺寸士 10凸台上表面外形尺寸-20凹穴尺寸+104基础上表面的不水平度(包括地坪上需要安装设备部分)全长10每米55竖向偏差全高20每米56预埋地脚螺栓标高(顶端)+20中心距±27预埋地脚螺栓孔中心位置士 10深度+20孔壁垂直度108预埋活动地脚螺栓锚板标高+20中心位置士 15(6)检查地脚螺栓的坐标尺寸和外观质量。坐标尺寸必须与到场设备相符;地脚螺栓露出部分应垂直,露出高度满足安装要求,螺纹质量保护完好,无损坏和生锈现象。(7)基础验收合格后,及时办好中间过...
