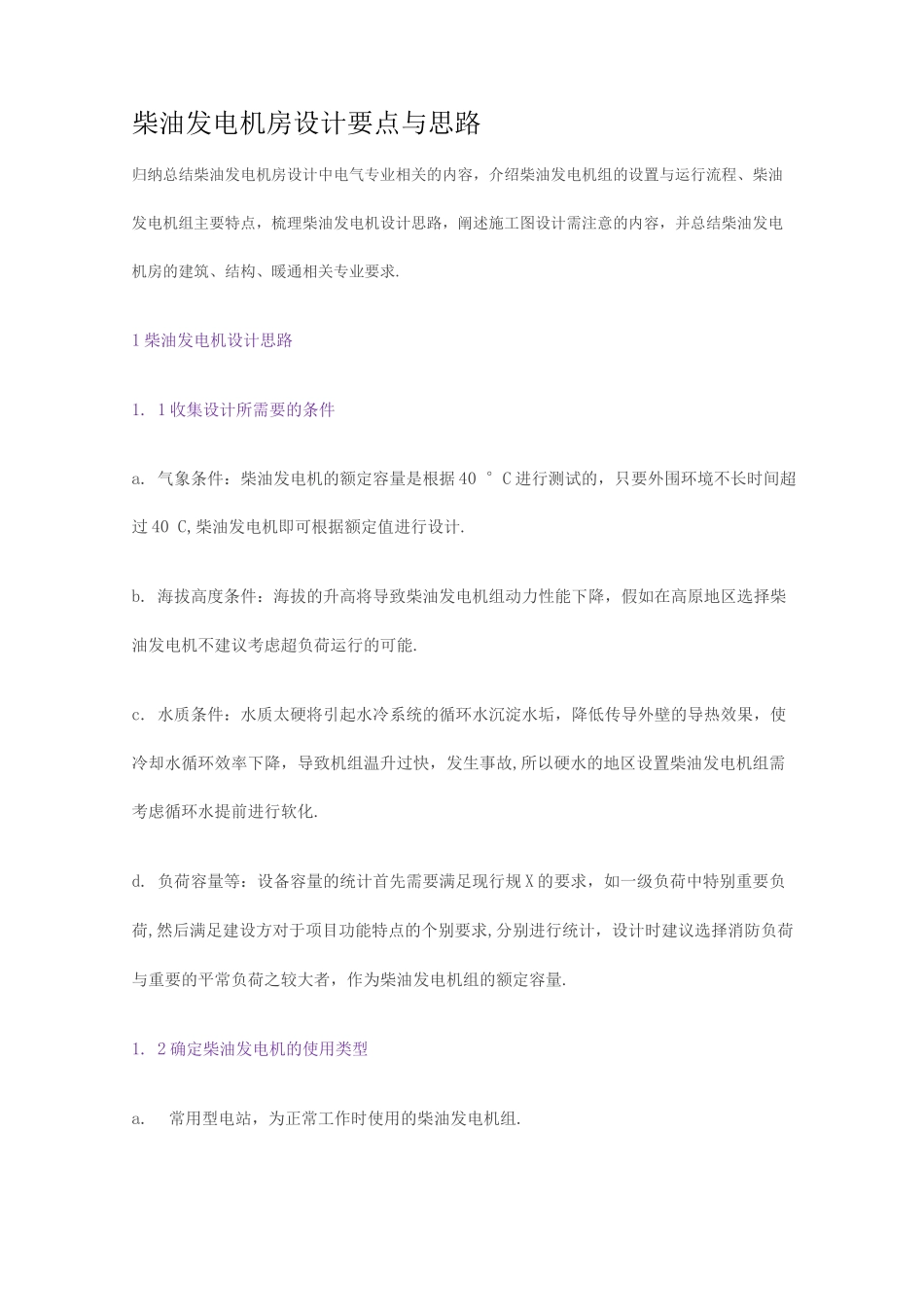

柴油发电机房设计要点及思路

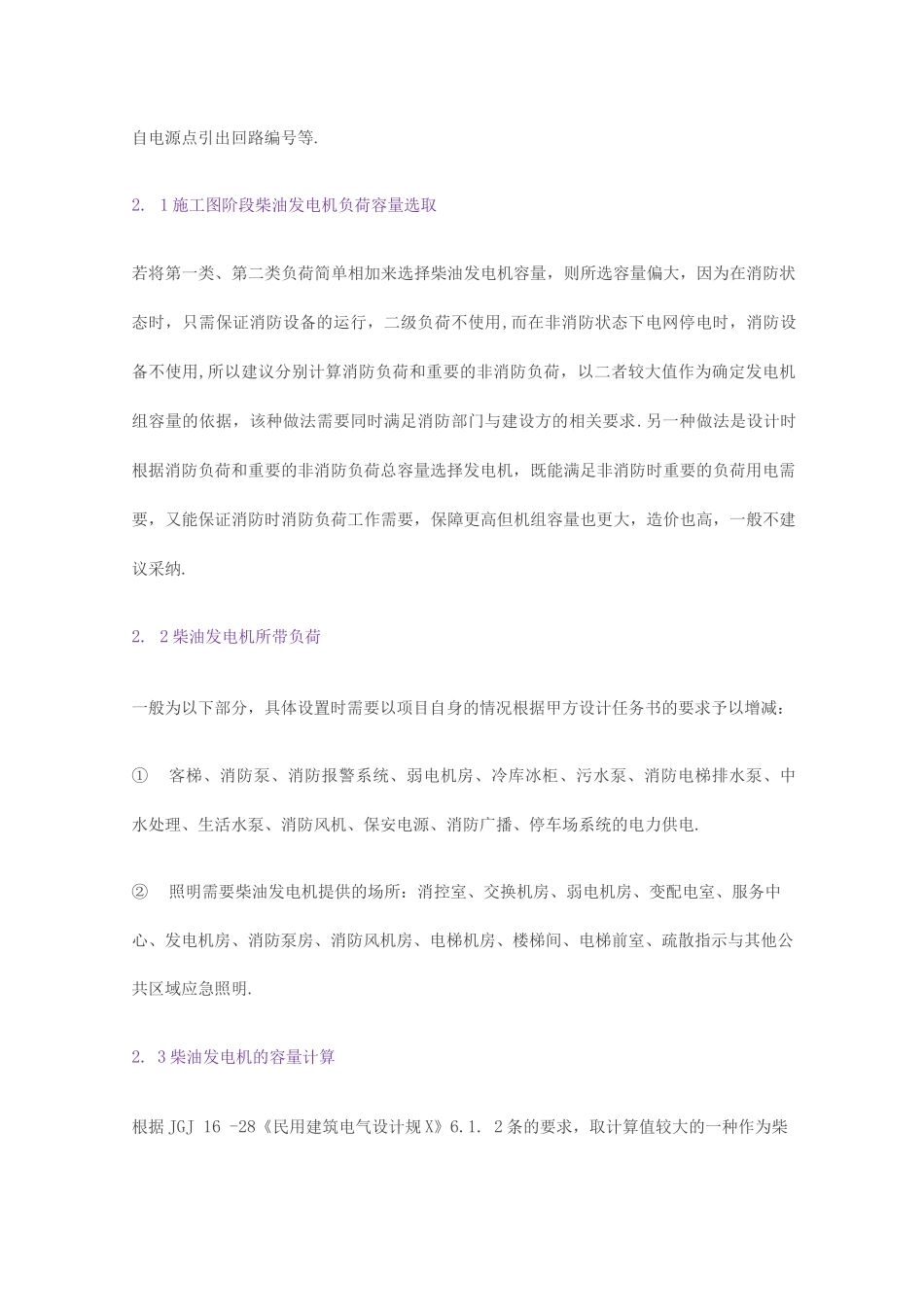

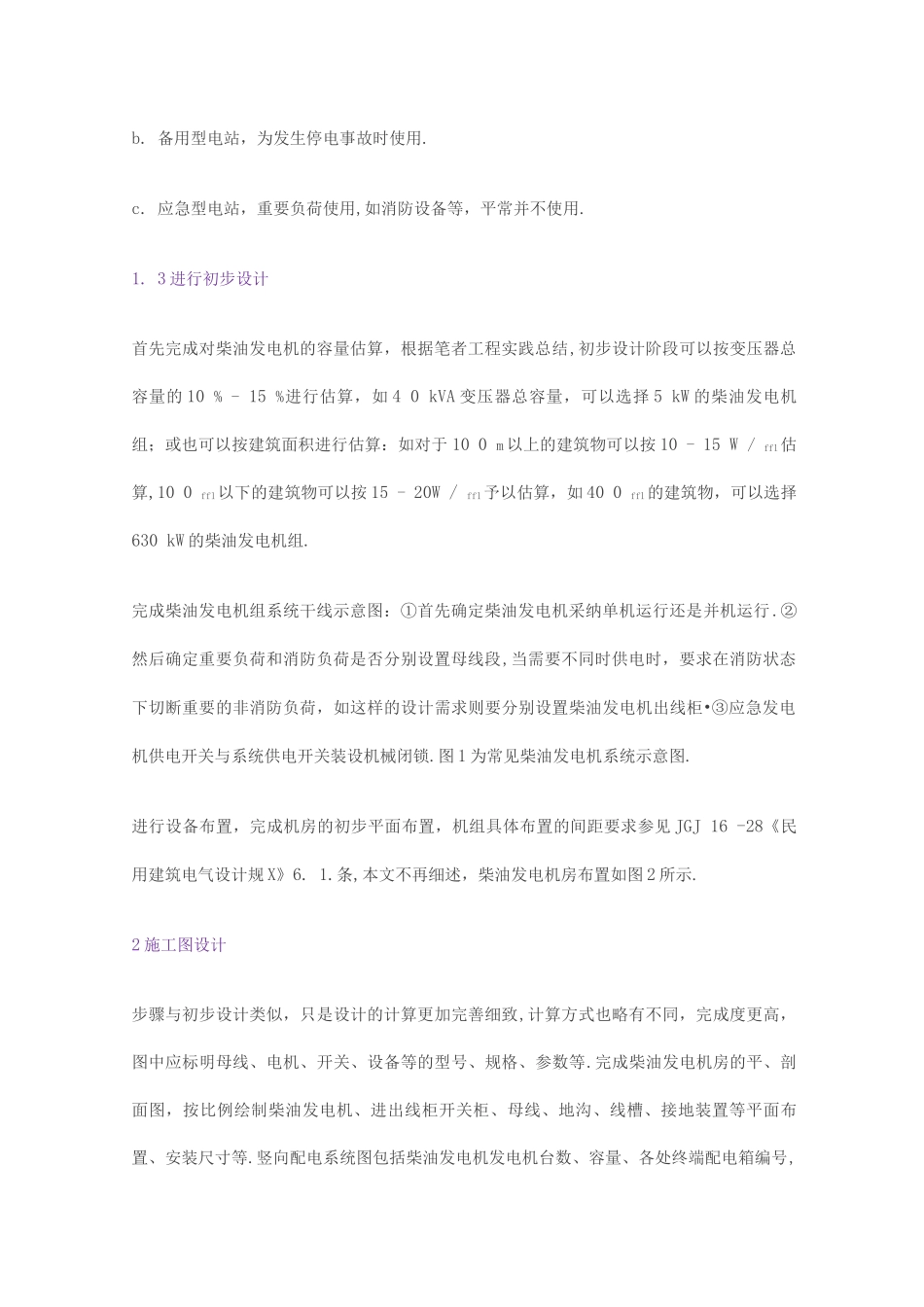

柴油发电机房设计要点与思路归纳总结柴油发电机房设计中电气专业相关的内容，介绍柴油发电机组的设置与运行流程、柴油发电机组主要特点，梳理柴油发电机设计思路，阐述施工图设计需注意的内容，并总结柴油发电机房的建筑、结构、暖通相关专业要求.1 柴油发电机设计思路1. 1 收集设计所需要的条件a. 气象条件：柴油发电机的额定容量是根据 40 °C 进行测试的，只要外围环境不长时间超过 40 C,柴油发电机即可根据额定值进行设计.b. 海拔高度条件：海拔的升高将导致柴油发电机组动力性能下降，假如在高原地区选择柴油发电机不建议考虑超负荷运行的可能.c. 水质条件：水质太硬将引起水冷系统的循环水沉淀水垢，降低传导外壁的导热效果，使冷却水循环效率下降，导致机组温升过快，发生事故,所以硬水的地区设置柴油发电机组需考虑循环水提前进行软化.d. 负荷容量等：设备容量的统计首先需要满足现行规 X 的要求，如一级负荷中特别重要负荷,然后满足建设方对于项目功能特点的个别要求,分别进行统计，设计时建议选择消防负荷与重要的平常负荷之较大者，作为柴油发电机组的额定容量.1. 2 确定柴油发电机的使用类型a.常用型电站，为正常工作时使用的柴油发电机组.b. 备用型电站，为发生停电事故时使用.c. 应急型电站，重要负荷使用,如消防设备等，平常并不使用.1. 3 进行初步设计首先完成对柴油发电机的容量估算，根据笔者工程实践总结,初步设计阶段可以按变压器总容量的 10 % - 15 %进行估算，如 4 0 kVA 变压器总容量，可以选择 5 kW 的柴油发电机组；或也可以按建筑面积进行估算：如对于 10 0 m 以上的建筑物可以按 10 - 15 W / ffl估算,10 0 ffl以下的建筑物可以按 15 - 20W / ffl予以估算，如 40 0 ffl的建筑物，可以选择630 kW 的柴油发电机组.完成柴油发电机组系统干线示意图：①首先确定柴油发电机采纳单机运行还是并机运行.②然后确定重要负荷和消防负荷是否分别设置母线段,当需要不同时供电时，要求在消防状态下切断重要的非消防负荷，如这样的设计需求则要分别设置柴油发电机出线柜•③应急发电机供电开关与系统供电开关装设机械闭锁.图 1 为常见柴油发电机系统示意图.进行设备布置，完成机房的初步平面布置，机组具体布置的间距要求参见 JGJ 16 -28《民用建筑电气设计规 X》6. 1.条,本文不再细述，柴油发电机房布置如图 2 所示.2 施工图设计步骤与初步设计类似，只是设计的计算...
