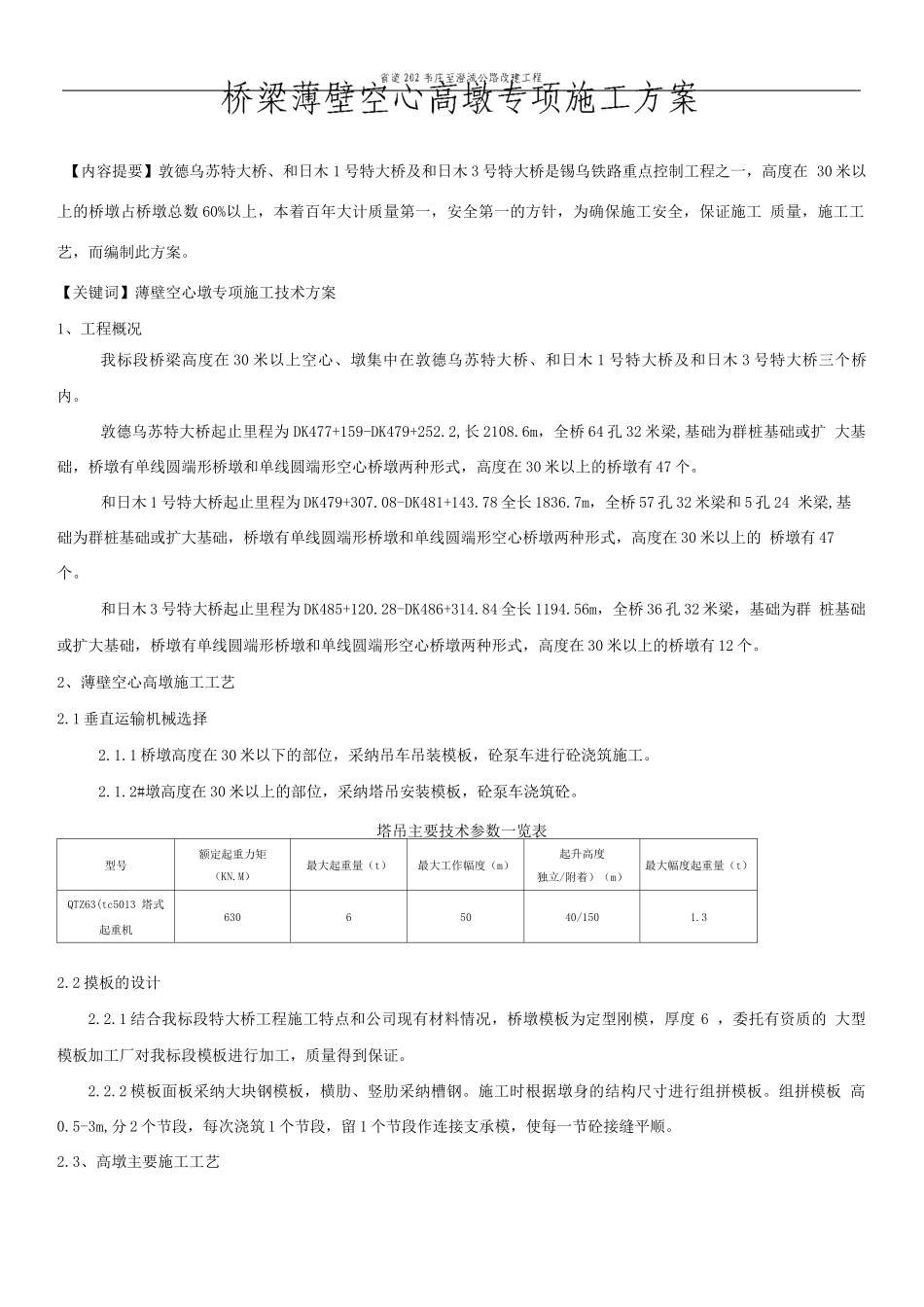

桥梁薄壁空心高墩专项施工方案

【内容提要】敦德乌苏特大桥、和日木 1 号特大桥及和日木 3 号特大桥是锡乌铁路重点控制工程之一，高度在 30 米以上的桥墩占桥墩总数 60%以上，本着百年大计质量第一，安全第一的方针，为确保施工安全，保证施工 质量，施工工艺，而编制此方案。【关键词】薄壁空心墩专项施工技术方案1、工程概况我标段桥梁高度在 30 米以上空心、墩集中在敦德乌苏特大桥、和日木 1 号特大桥及和日木 3 号特大桥三个桥 内。敦德乌苏特大桥起止里程为 DK477+159-DK479+252.2,长 2108.6m，全桥 64 孔 32 米梁,基础为群桩基础或扩 大基础，桥墩有单线圆端形桥墩和单线圆端形空心桥墩两种形式，高度在 30 米以上的桥墩有 47 个。和日木 1 号特大桥起止里程为 DK479+307.08-DK481+143.78 全长 1836.7m，全桥 57 孔 32 米梁和 5 孔 24 米梁,基础为群桩基础或扩大基础，桥墩有单线圆端形桥墩和单线圆端形空心桥墩两种形式，高度在 30 米以上的 桥墩有 47个。和日木 3 号特大桥起止里程为 DK485+120.28-DK486+314.84 全长 1194.56m，全桥 36 孔 32 米梁，基础为群 桩基础或扩大基础，桥墩有单线圆端形桥墩和单线圆端形空心桥墩两种形式，高度在 30 米以上的桥墩有 12 个。2、薄壁空心高墩施工工艺2.1 垂直运输机械选择2.1.1 桥墩高度在 30 米以下的部位，采纳吊车吊装模板，砼泵车进行砼浇筑施工。2.1.2#墩高度在 30 米以上的部位，采纳塔吊安装模板，砼泵车浇筑砼。塔吊主要技术参数一览表型号额定起重力矩（KN.M）最大起重量（t）最大工作幅度（m）起升高度独立/附着）（m）最大幅度起重量（t）QTZ63(tc5013 塔式起重机63065040/1501.32.2 摸板的设计2.2.1 结合我标段特大桥工程施工特点和公司现有材料情况，桥墩模板为定型刚模，厚度 6 ，委托有资质的 大型模板加工厂对我标段模板进行加工，质量得到保证。2.2.2 模板面板采纳大块钢模板，横肋、竖肋采纳槽钢。施工时根据墩身的结构尺寸进行组拼模板。组拼模板 高0.5-3m,分 2 个节段，每次浇筑 1 个节段，留 1 个节段作连接支承模，使每一节砼接缝平顺。2.3、高墩主要施工工艺2.3. 1 在墩身实心段顶部预留一宽 70 高 170__进人洞，空心墩内搭设井字型腕扣脚手架和墩内施工平台。 以便作业人员施工。在模板外侧搭设施工平台，平台采纳悬挂方式，平台用角钢加工成活动式的托架，分节吊装 挂到桥墩模板上，平台四周用钢筋焊成护栏，平...
