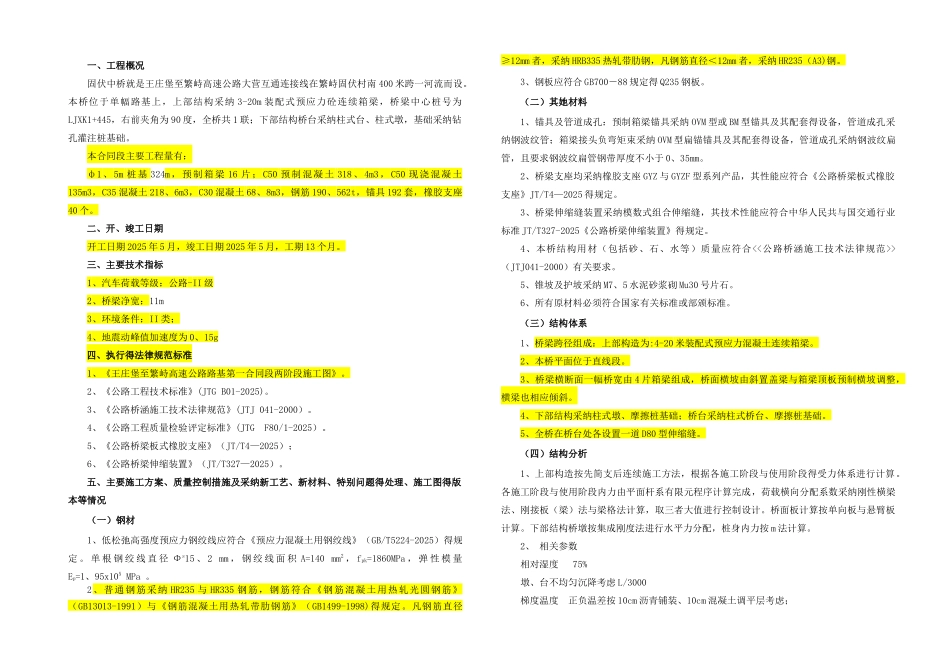

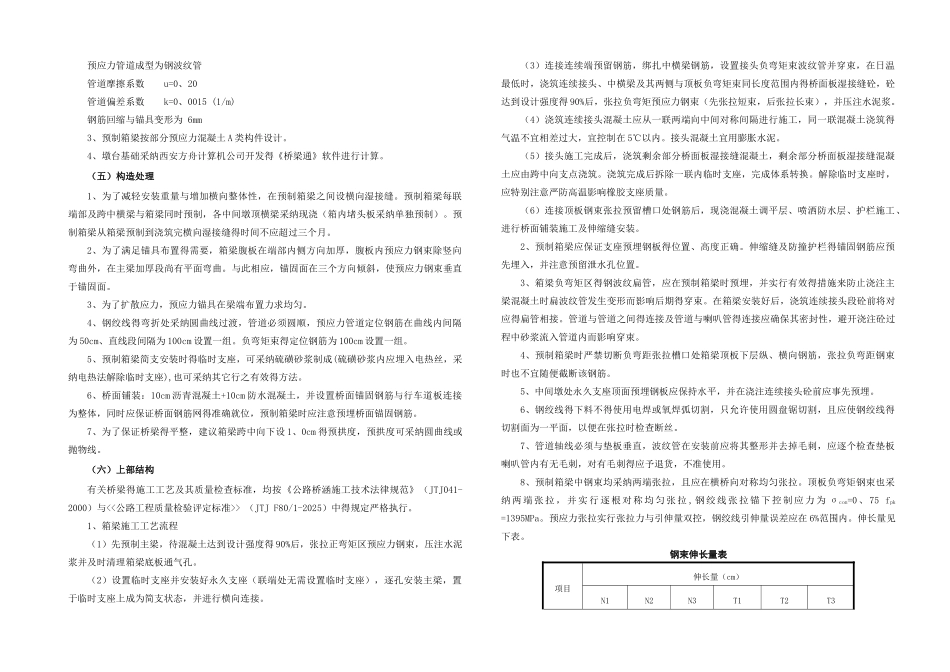

竣 工 说 明 一、工程概况固伏中桥就是王庄堡至繁峙高速公路大营互通连接线在繁峙固伏村南 400 米跨一河流而设。本桥位于单幅路基上，上部结构采纳 3-20m 装配式预应力砼连续箱梁，桥梁中心桩号为LJXK1+445，右前夹角为 90 度，全桥共 1 联；下部结构桥台采纳柱式台、柱式墩，基础采纳钻孔灌注桩基础。本合同段主要工程量有：ф1、5m 桩基 324m，预制箱梁 16 片； C50 预制混凝土 318、4m3，C50 现浇混凝土135m3，C35 混凝土 218、6m3，C30 混凝土 68、8m3，钢筋 190、562t，锚具 192 套，橡胶支座40 个。二、开、竣工日期开工日期 2025 年 5 月，竣工日期 2025 年 5 月，工期 13 个月。三、主要技术指标1、汽车荷载等级：公路-II 级2、桥梁净宽：11m3、环境条件：II 类；4、地震动峰值加速度为 0、15g四、执行得法律规范标准1、《王庄堡至繁峙高速公路路基第一合同段两阶段施工图》。2、《公路工程技术标准》(JTG B01-2025)。3、《公路桥涵施工技术法律规范》(JTJ 041-2000）。4、《公路工程质量检验评定标准》(JTG F80/1-2025）。5、《公路桥梁板式橡胶支座》（JT/T4—2025）；6、《公路桥梁伸缩装置》（JT/T327—2025）。五、主要施工方案、质量控制措施及采纳新工艺、新材料、特别问题得处理、施工图得版本等情况（一）钢材1、低松弛高强度预应力钢绞线应符合《预应力混凝土用钢绞线》（GB/T5224-2025）得规定 。 单 根 钢 绞 线 直 径 Φs15 、 2 mm ， 钢 绞 线 面 积 A=140 mm2 ， fpk=1860MPa ， 弹 性 模 量Ep=1、95x105 MPa 。2、普通钢筋采纳 HR235 与 HR335 钢筋，钢筋符合《钢筋混凝土用热轧光圆钢筋》（GB13013-1991）与《钢筋混凝土用热轧带肋钢筋》（GB1499-1998)得规定。凡钢筋直径≥12mm 者，采纳 HRB335 热轧带肋钢，凡钢筋直径＜12mm 者，采纳 HR235（A3)钢。3、钢板应符合 GB700－88 规定得 Q235 钢板。（二）其她材料1、锚具及管道成孔：预制箱梁锚具采纳 OVM 型或 BM 型锚具及其配套得设备，管道成孔采纳钢波纹管；箱梁接头负弯矩束采纳 OVM 型扁锚锚具及其配套得设备，管道成孔采纳钢波纹扁管，且要求钢波纹扁管钢带厚度不小于 0、35mm。2、桥梁支座均采纳橡胶支座 GYZ 与 GYZF 型系列产品，其性能应符合《公路桥梁板式橡胶支座》JT/T4—2025 得规定。3、桥梁伸缩缝装置采纳模数式组合伸缩缝，其技术性能应符合中华人...
