桥面铺装及附属设施施工方案

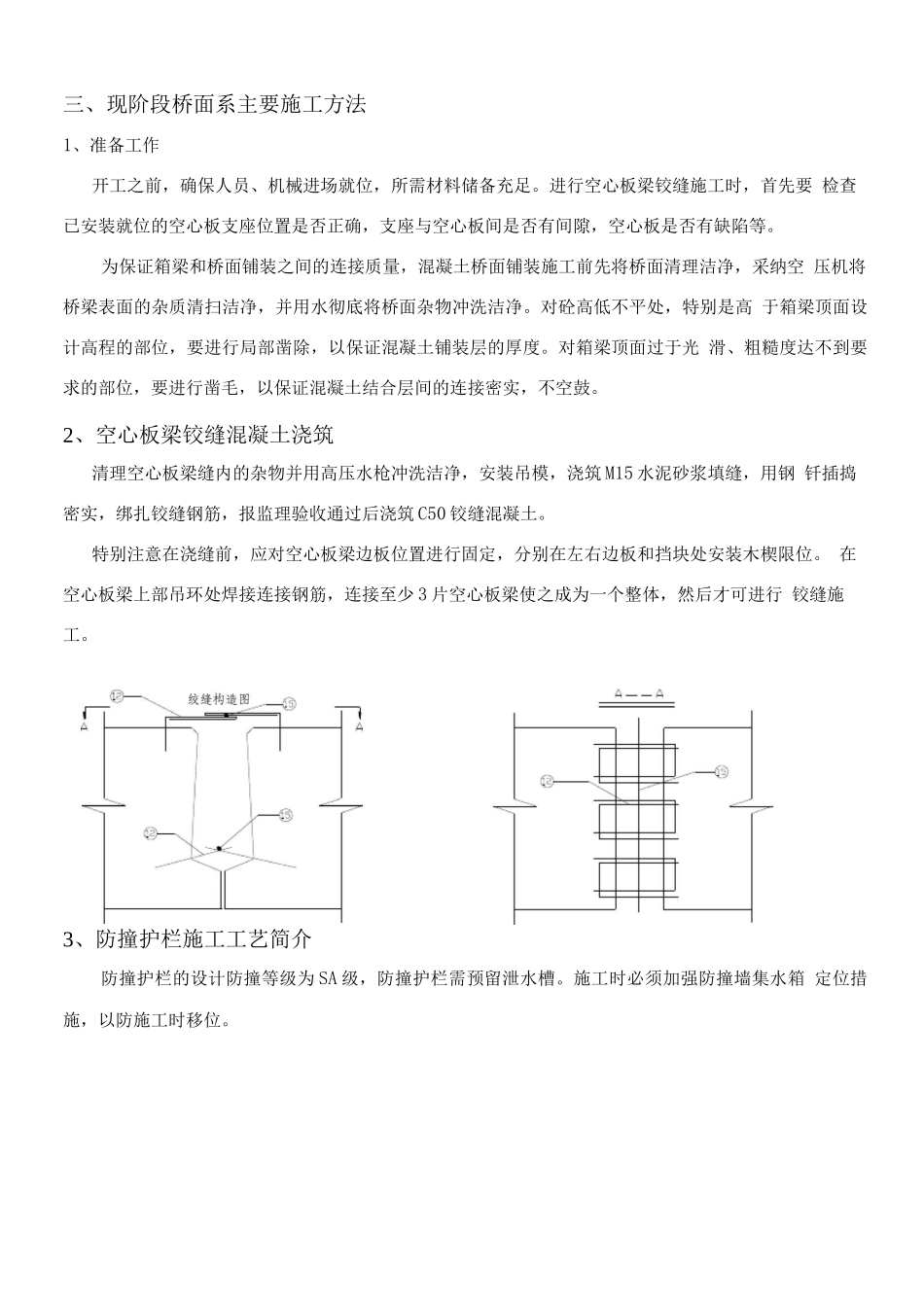

桥面铺装及防撞护栏施工方案一、编制依据1、天津高速公路投资建设进展公司的《招标文件》。2、天津市市政工程设计讨论院下发的《京秦高速公路天津段工程第一标施工图设计》。3、与天津高速公路投资建设进展公司签署的《工程合同》。4、现行国家及相关部门的标准法律规范、操作规程、法律法规等。5、设计文件、工程勘察资料、包括水源的位置、供水、道路及电源情况、设计图纸提供的工 程地质、水文地质、气象资料、地形地貌，现场踏勘的地上及地下障碍物。6、合同规定的施工总体计划、质量目标、安全目标。7、《公路工程质量检验评定标准》JTG F80/1-248、《组合钢模板技术法律规范》GB50214-21;9、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ 130- 2025;10、《钢结构工程施工及验收法律规范》（GB50205-21）;11、《公路桥涵施工技术法律规范》JTG/T F50-2025二、工程概况K3+591 中桥为正交桥梁，上部结构采纳 16m 预应力先张空心板梁；主桥内外侧均采纳钢筋混 凝土土墙式护栏（SA 级）；桥面混凝土铺装均采纳 10cm 厚 C40 防水混凝土，内设一层 CRB55011 冷轧带肋钢筋焊接网片。桥面系包括：桥面现浇层（整体化混凝土）、桥面铺装层（沥青混凝土）、伸缩缝、桥头搭板、 防撞护栏、桥面排水系统、照明灯杆、桥上标志等结构设施。现阶段施工主要工程量：C40 整体化现浇混凝土： 249.5m3C30 防撞护栏：119.5m3C30 搭板：236.5m3三、施工部署及工艺流程1、主要施工机械设备设备名称型号单位数量备注30 m3 /h 搅拌站HZS60套1混凝土搅拌车8 m3台3三轴摊铺机12m台1平板振捣器台4钢管式滚筒台2空压机台1水泵台1插入式振捣器30 型台8吊车16t台1木工、钢筋工常用设备套若干2、施工工艺流程三、现阶段桥面系主要施工方法1、准备工作开工之前，确保人员、机械进场就位，所需材料储备充足。进行空心板梁铰缝施工时，首先要 检查已安装就位的空心板支座位置是否正确，支座与空心板间是否有间隙，空心板是否有缺陷等。为保证箱梁和桥面铺装之间的连接质量，混凝土桥面铺装施工前先将桥面清理洁净，采纳空 压机将桥梁表面的杂质清扫洁净，并用水彻底将桥面杂物冲洗洁净。对砼高低不平处，特别是高 于箱梁顶面设计高程的部位，要进行局部凿除，以保证混凝土铺装层的厚度。对箱梁顶面过于光 滑、粗糙度达不到要求的部位，要进行凿毛，以保证混凝土结合层间的连接密实，不空鼓。2、空心板梁铰缝混凝土浇筑清理空心板梁缝内的杂物...
