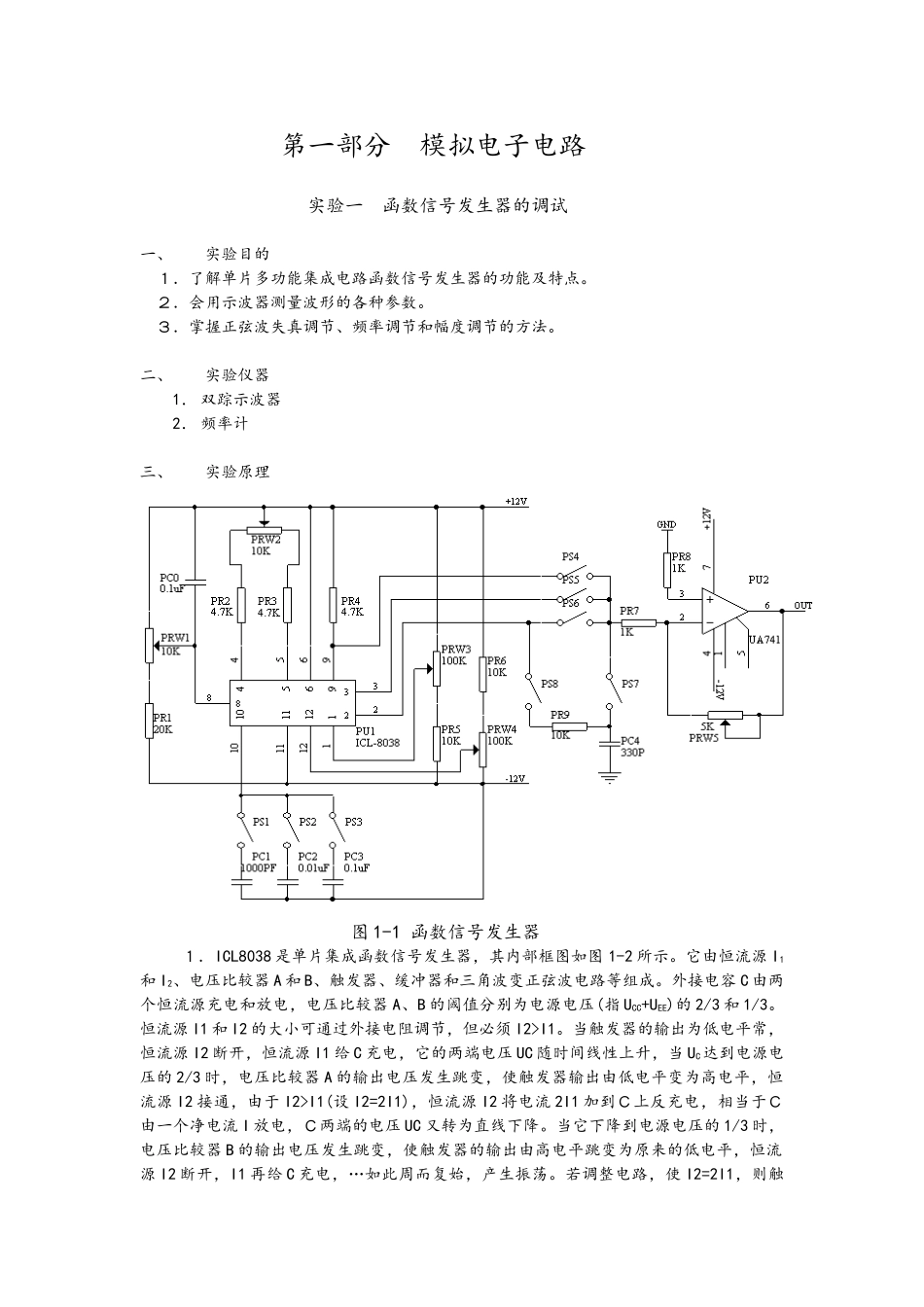

第一部分 模拟电子电路 实验一 函数信号发生器的调试一、实验目的 １．了解单片多功能集成电路函数信号发生器的功能及特点。 ２．会用示波器测量波形的各种参数。 ３．掌握正弦波失真调节、频率调节和幅度调节的方法。二、实验仪器1． 双踪示波器2． 频率计三、实验原理 图 1-1 函数信号发生器 １．ICL8038 是单片集成函数信号发生器，其内部框图如图 1-2 所示。它由恒流源 I1和 I2、电压比较器 A 和 B、触发器、缓冲器和三角波变正弦波电路等组成。外接电容 C 由两个恒流源充电和放电，电压比较器 A、B 的阈值分别为电源电压(指 UCC+UEE)的 2/3 和 1/3。恒流源 I1 和 I2 的大小可通过外接电阻调节，但必须 I2>I1。当触发器的输出为低电平常，恒流源 I2 断开，恒流源 I1 给 C 充电，它的两端电压 UC 随时间线性上升，当 UC达到电源电压的 2/3 时，电压比较器 A 的输出电压发生跳变，使触发器输出由低电平变为高电平，恒流源 I2 接通，由于 I2>I1(设 I2=2I1)，恒流源 I2 将电流 2I1 加到Ｃ上反充电，相当于Ｃ由一个净电流 I 放电，Ｃ两端的电压 UC 又转为直线下降。当它下降到电源电压的 1/3 时，电压比较器 B 的输出电压发生跳变，使触发器的输出由高电平跳变为原来的低电平，恒流源 I2 断开，I1 再给 C 充电，…如此周而复始，产生振荡。若调整电路，使 I2=2I1，则触发器输出为方波，经反相缓冲器由管脚⑨输出方波信号。Ｃ上的电压 UC，上升与下降时间相等，为三角波，经电压跟随器从管脚③输出三角波信号。将三角波变成正弦波是经过一个非线性的变换网络(正弦波变换器)而得以实现，在这个非线性网络中，当三角波电位向两端顶点摆动时，网络提供的沟通通路阻抗会减小，这样就使三角波的两端变为平滑的正弦波，从管脚②输出，而尖端存在一点失真。 图 1-2 ICL8038 原理框图 ２．ICL8038 管脚功能图 图 1-3 ICL8038 管脚图四、实验内容PTP7 和 PTP8 用作扩展外接电容用，电容越小，频率越大，PS1、PS2、PS3 对应值为1000P、0.01 fµ 、0.1 fµ 。 １．参考实验原理图 1-1，对比实验箱集成函数信号发生器实际电路部分，连接好跳线PS3，正确连接电路电源线+12V 和-12V（从电源部分±12V 插孔用连接线接入，千万不要接反，否则损坏集成芯片），打开直流开关通电。 2．连接好跳线 PS4，用示波器观察 OUT 为方波波形，调节电位器 PRW2，测出方波的占空...
