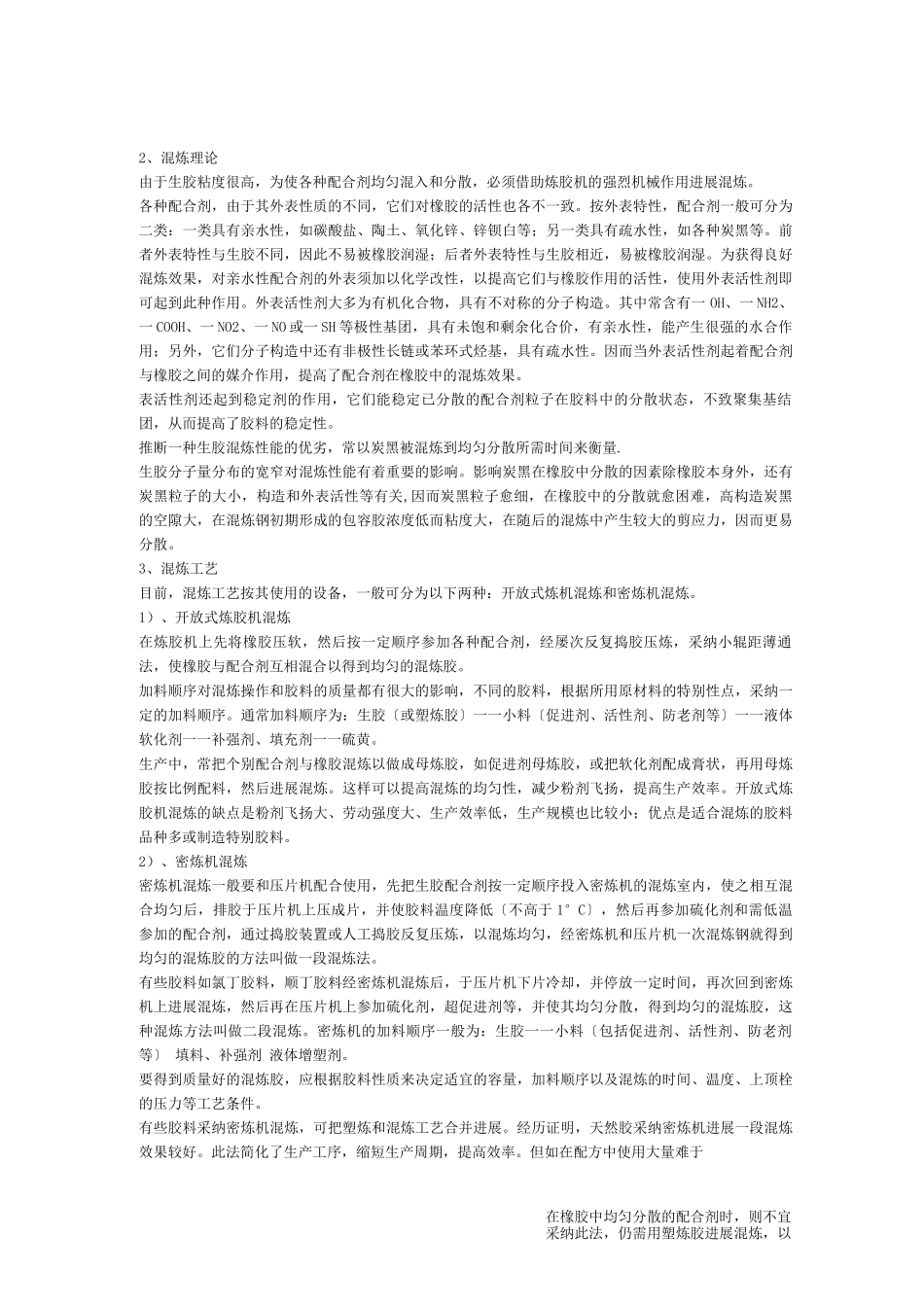

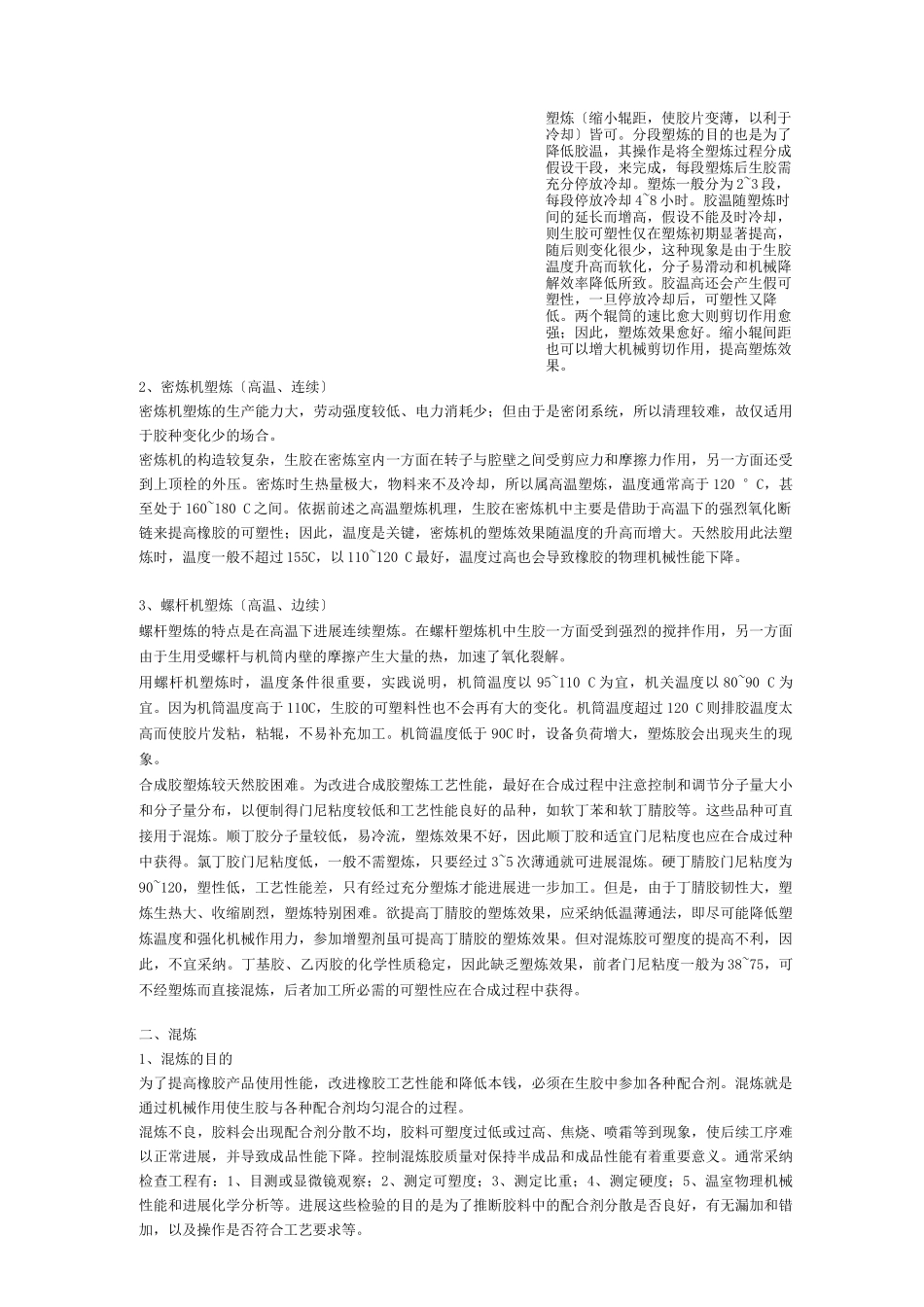

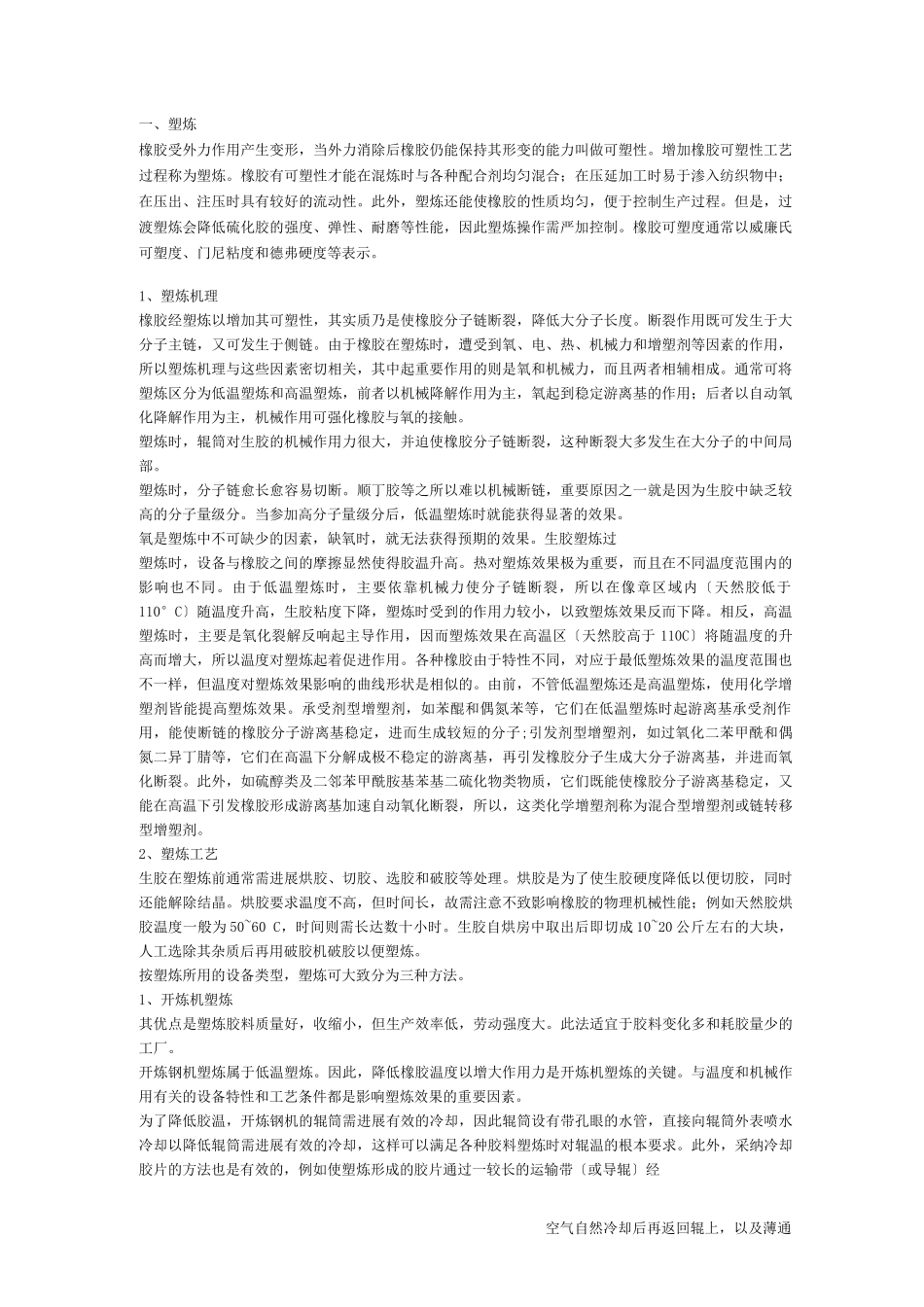

一、塑炼橡胶受外力作用产生变形，当外力消除后橡胶仍能保持其形变的能力叫做可塑性。增加橡胶可塑性工艺过程称为塑炼。橡胶有可塑性才能在混炼时与各种配合剂均匀混合；在压延加工时易于渗入纺织物中；在压出、注压时具有较好的流动性。此外，塑炼还能使橡胶的性质均匀，便于控制生产过程。但是，过渡塑炼会降低硫化胶的强度、弹性、耐磨等性能，因此塑炼操作需严加控制。橡胶可塑度通常以威廉氏可塑度、门尼粘度和德弗硬度等表示。1、塑炼机理橡胶经塑炼以增加其可塑性，其实质乃是使橡胶分子链断裂，降低大分子长度。断裂作用既可发生于大分子主链，又可发生于侧链。由于橡胶在塑炼时，遭受到氧、电、热、机械力和增塑剂等因素的作用，所以塑炼机理与这些因素密切相关，其中起重要作用的则是氧和机械力，而且两者相辅相成。通常可将塑炼区分为低温塑炼和高温塑炼，前者以机械降解作用为主，氧起到稳定游离基的作用；后者以自动氧化降解作用为主，机械作用可强化橡胶与氧的接触。塑炼时，辊筒对生胶的机械作用力很大，并迫使橡胶分子链断裂，这种断裂大多发生在大分子的中间局部。塑炼时，分子链愈长愈容易切断。顺丁胶等之所以难以机械断链，重要原因之一就是因为生胶中缺乏较高的分子量级分。当参加高分子量级分后，低温塑炼时就能获得显著的效果。氧是塑炼中不可缺少的因素，缺氧时，就无法获得预期的效果。生胶塑炼过塑炼时，设备与橡胶之间的摩擦显然使得胶温升高。热对塑炼效果极为重要，而且在不同温度范围内的影响也不同。由于低温塑炼时，主要依靠机械力使分子链断裂，所以在像章区域内〔天然胶低于110°C〕随温度升高，生胶粘度下降，塑炼时受到的作用力较小，以致塑炼效果反而下降。相反，高温塑炼时，主要是氧化裂解反响起主导作用，因而塑炼效果在高温区〔天然胶高于 110C〕将随温度的升高而增大，所以温度对塑炼起着促进作用。各种橡胶由于特性不同，对应于最低塑炼效果的温度范围也不一样，但温度对塑炼效果影响的曲线形状是相似的。由前，不管低温塑炼还是高温塑炼，使用化学增塑剂皆能提高塑炼效果。承受剂型增塑剂，如苯醌和偶氮苯等，它们在低温塑炼时起游离基承受剂作用，能使断链的橡胶分子游离基稳定，进而生成较短的分子;引发剂型增塑剂，如过氧化二苯甲酰和偶氮二异丁腈等，它们在高温下分解成极不稳定的游离基，再引发橡胶分子生成大分子游离基，并进而氧化断裂。此外，如硫醇类及二邻苯甲酰胺基苯基二硫化物类物质，...
