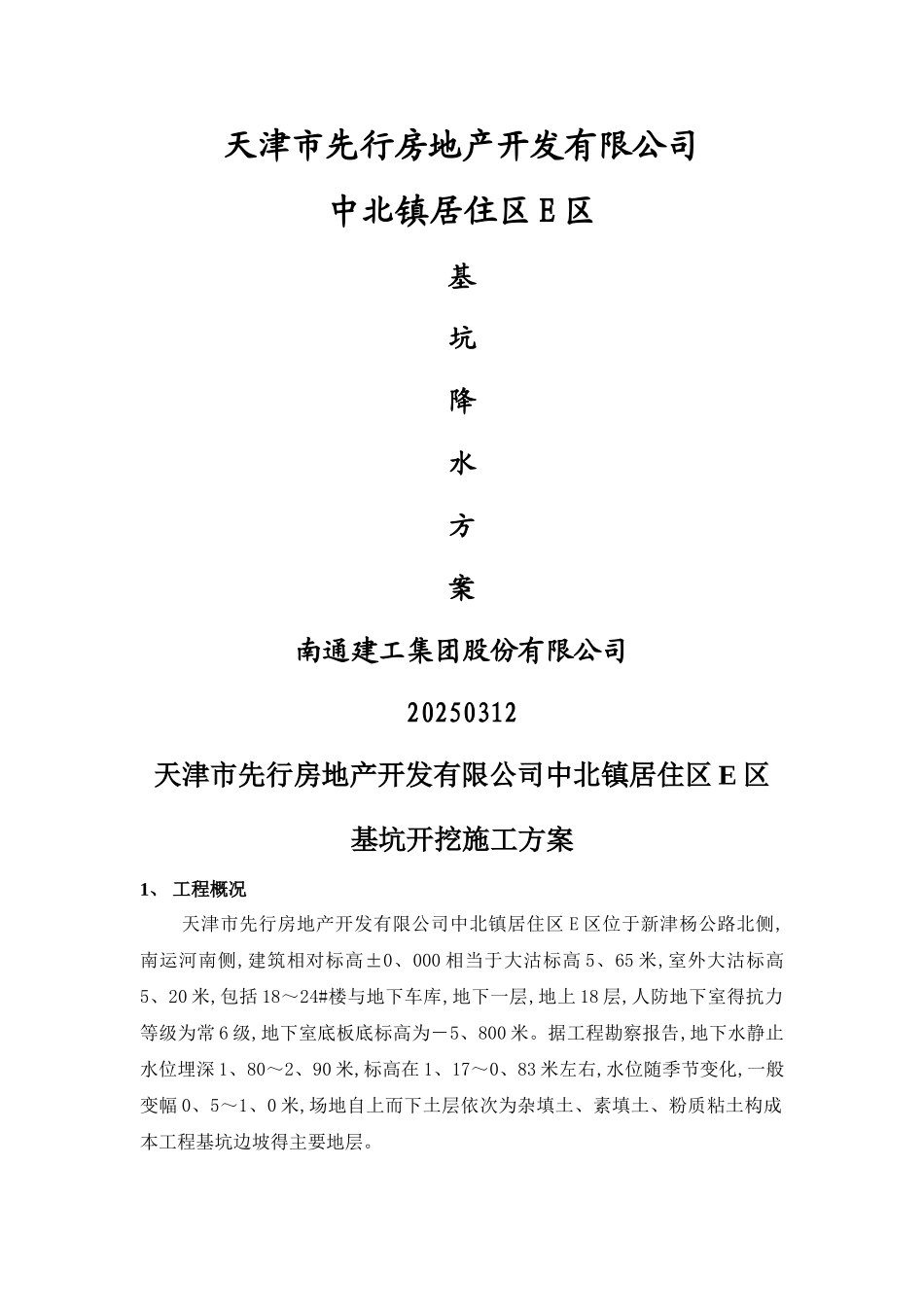

天津市先行房地产开发有限公司中北镇居住区 E 区基坑降水方案南通建工集团股份有限公司20250312天津市先行房地产开发有限公司中北镇居住区 E 区基坑开挖施工方案1、 工程概况天津市先行房地产开发有限公司中北镇居住区 E 区位于新津杨公路北侧,南运河南侧,建筑相对标高±0、000 相当于大沽标高 5、65 米,室外大沽标高5、20 米,包括 18～24#楼与地下车库,地下一层,地上 18 层,人防地下室得抗力等级为常 6 级,地下室底板底标高为－5、800 米。据工程勘察报告,地下水静止水位埋深 1、80～2、90 米,标高在 1、17～0、83 米左右,水位随季节变化,一般变幅 0、5～1、0 米,场地自上而下土层依次为杂填土、素填土、粉质粘土构成本工程基坑边坡得主要地层。2、作业条件2、1 清除施工区域内得障碍物;2、2 约提前 15 天降水,地下水位降至开挖底面 0、5m 以下2、3 作好建筑物得轴线桩及水平高程点;2、4 工作人员已仔细熟悉图纸。4、降水方案4、1 编制依据1．本工程地质勘察报告及设计图纸;2．《建筑与市政降水工程技术法律规范》3．《建筑施工手册》4、2 施工方案由于本工程基础部位施工时正处于春季,因冬季霜雪及冻土内得水分融解,地下水位升至最高,基坑挖土深度为 4、5～5m,在基础四周距地下室外墙 6、5m 处打单排止水帷幕桩,基坑内部设大口井降水(34 口),作为基坑支护及降水用。如有少许渗水,可在基底四周设 300×350 排水沟,将水引流至降水井内。在止水幕帷桩外侧布置观测井(15 口)监测降水效果。4、6 井点设计4、6、1 全孔下入无砂水泥砾石滤水管,滤水管直径 400mm。均匀回填 φ4～7mm 滤料至孔口下 1m, 滤料以上回填粘土至孔口,滤水管内下入潜水泵。4、6、2 抽水方案设计:降水井内采纳潜水泵抽水,通过排水管并经现场三级沉淀池(砖砌或铁皮制作),排至大地 12 城 B 区新建得排污管网中。4、6、3 降水效果预测及补救措施降水达一周后,在基坑内任取一井停止降水并作为观测井,以观测基底水位情况,随时观测井内水位变化。初步估量降水井预抽水 5～7 天后,潜水水位可降至槽底,地表滞水需 15 天左右才有可能疏干。补救措施:根据随时观测得水位得高低。适当调整降水井得数量:如基坑开挖时土层饱与水未能疏干,可采纳明沟排水处理。4、7 工作量统计降水设备一览表设备名称设备型号数量反循环钻机ZQ504 台潜水泵8*152、250 台人员配备序号单项工程所需打井人数所需降水人数1降水施工143～64、8 降水施工...
